Поршневой насос — HITACHI EX33U

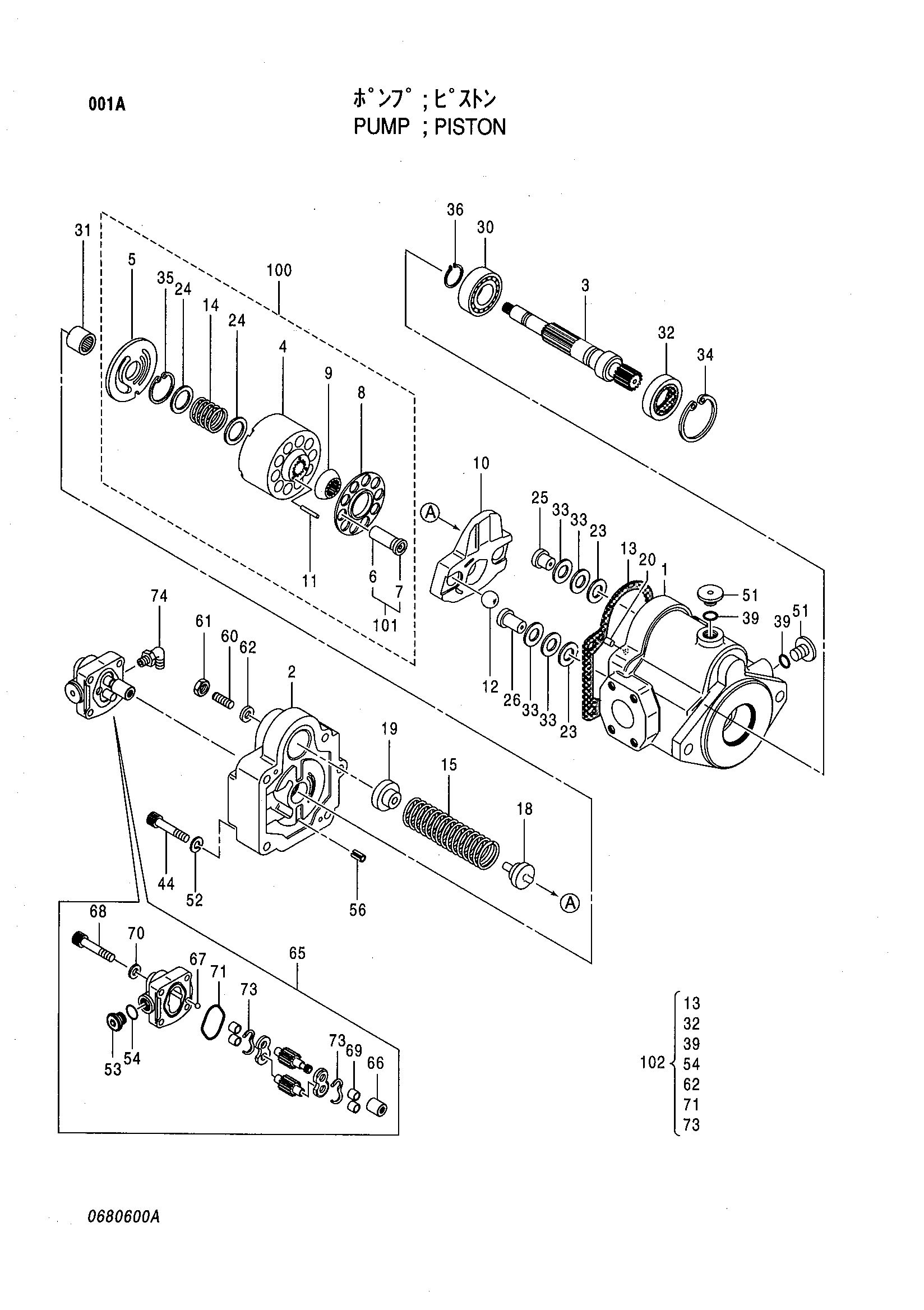

Заводская схема «Поршневой насос» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4353273	Поршневой насос	1
1	0684601	Корпус	1
2	0684501	Корпус	1
3	0647303	Вал	1
8	0680601	Держатель	1
9	0630604	Держатель	1
10	0655904	Пластина свасх	1
11	0429810	Неедле	3
12	0647307	Палец	2
13	0477001	Манжета	1
14	0630608	Пружина	1
15	0680602	Пружина	1
18	0655909	Держатель пружина	1
19	0630612	Направляющая пружины	1
20	0429816	Палец	2
23	0655910	Шайба	2
24	0630614	Фиксатор	2
25	0655911	Стопорный палец	1
26	0680603	Стопорный палец	1
30	0684605	Шариковый подшипник	1
31	0638101	Игольчатый подшипник	1
32	0630618	Масляное уплотнение	1
33	0647314	Пружина	4
34	991722	Стопорное кольцо	1
35	991342	Стопорное кольцо	1
36	942517	Стопорное кольцо	1
39	957366	Уплотнительное кольцо	2
44	0473905	Болт с внутренним шестигранником	5
51	0630505	Пробка	2
52	A590910	Пружинная шайба	5
53	0630506	Пробка	1
54	4506418	Уплотнительное кольцо	1
56	0429826	Пружинный штифт	1
60	0630508	Винт	1
61	0630509	Гайка	1
62	0630510	Уплотнительная шайба	1
65	4345902	Шестерённый насос в сборе	1
66	0630511	Соединение	1
67	0630512	Стальной шарик	2
68	0637701	Болт с внутренним шестигранником	4
70	0637702	Шайба	4
71	0630514	Уплотнительное кольцо	1
73	0630515	Прокладка	2
74	4154671	Угловой штуцер	1
100	4388757	Комплект гидроцилиндр.	1
101	4388769	Поршень в сборе	1
102	4388761	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
