Дополнительные гидролинии (верхняя платформа) — HITACHI EX33U

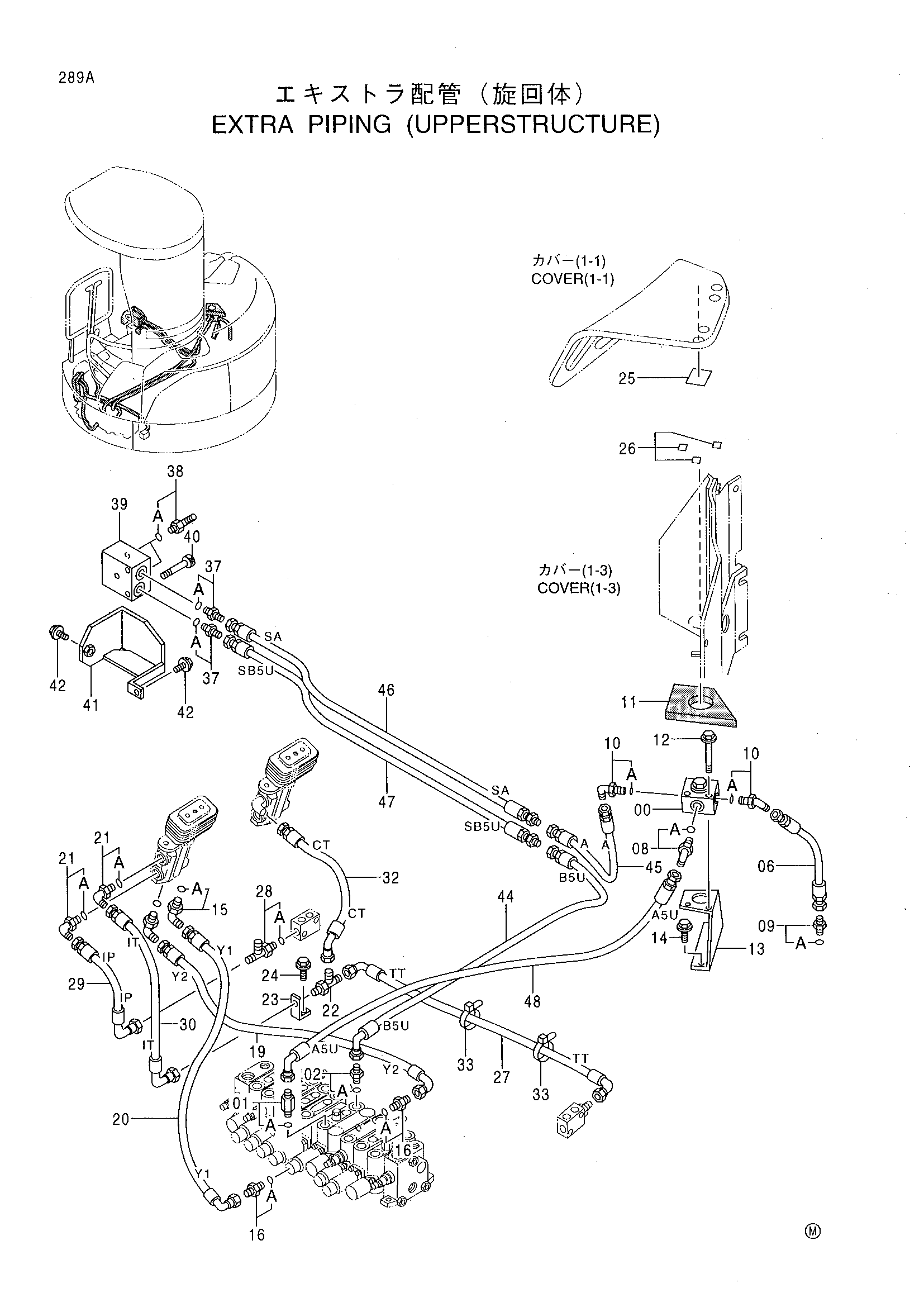

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 4276967 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4210361 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4377159 | Шланг | 1 |
| 08 | 4200471 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4210361 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4154672 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4377170 | Резиновая прокладка | 1 |
| 12 | J090860 | Болт с шайбой | 2 |
| 13 | 8066973 | Кронштейн | 1 |
| 14 | J051020 | Болт с шайбой | 2 |
| 15 | 4154670 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200465 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4377165 | Пластиковый шланг | 1 |
| 20 | 4378615 | Пластиковый шланг | 1 |
| 21 | 4374835 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4374632 | Тройник | 1 |
| 23 | 4374595 | Кронштейн | 1 |
| 24 | J090825 | Болт с шайбой | 1 |
| 25 | 4358093 | Информационная табличка | 1 |
| 26 | 4355585 | Информационная табличка | 1 |
| 27 | 4378617 | Пластиковый шланг | 1 |
| 28 | 4222018 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4378616 | Пластиковый шланг | 1 |
| 30 | 4377166 | Пластиковый шланг | 1 |
| 32 | 4377168 | Пластиковый шланг | 1 |
| 33 | 4055311 | Ленточный зажим | 2 |
| 37 | 4210361 | Адаптер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4154672 | Угловой штуцер | 2 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 3078513 | Коллектор | 1 |
| 40 | J770855 | Болт с внутренним шестигранником | 3 |
| 41 | 8068247 | Крышка | 1 |
| 42 | J051030 | Болт с шайбой | 2 |
| 44 | 4387088 | Шланг | 1 |
| 45 | 4387089 | Шланг | 1 |
| 46 | 4387090 | Шланг | 1 |
| 47 | 4387091 | Шланг | 1 |
| 48 | 4387812 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
