Механизм натяжения (резиновая гусеница) — HITACHI EX33U

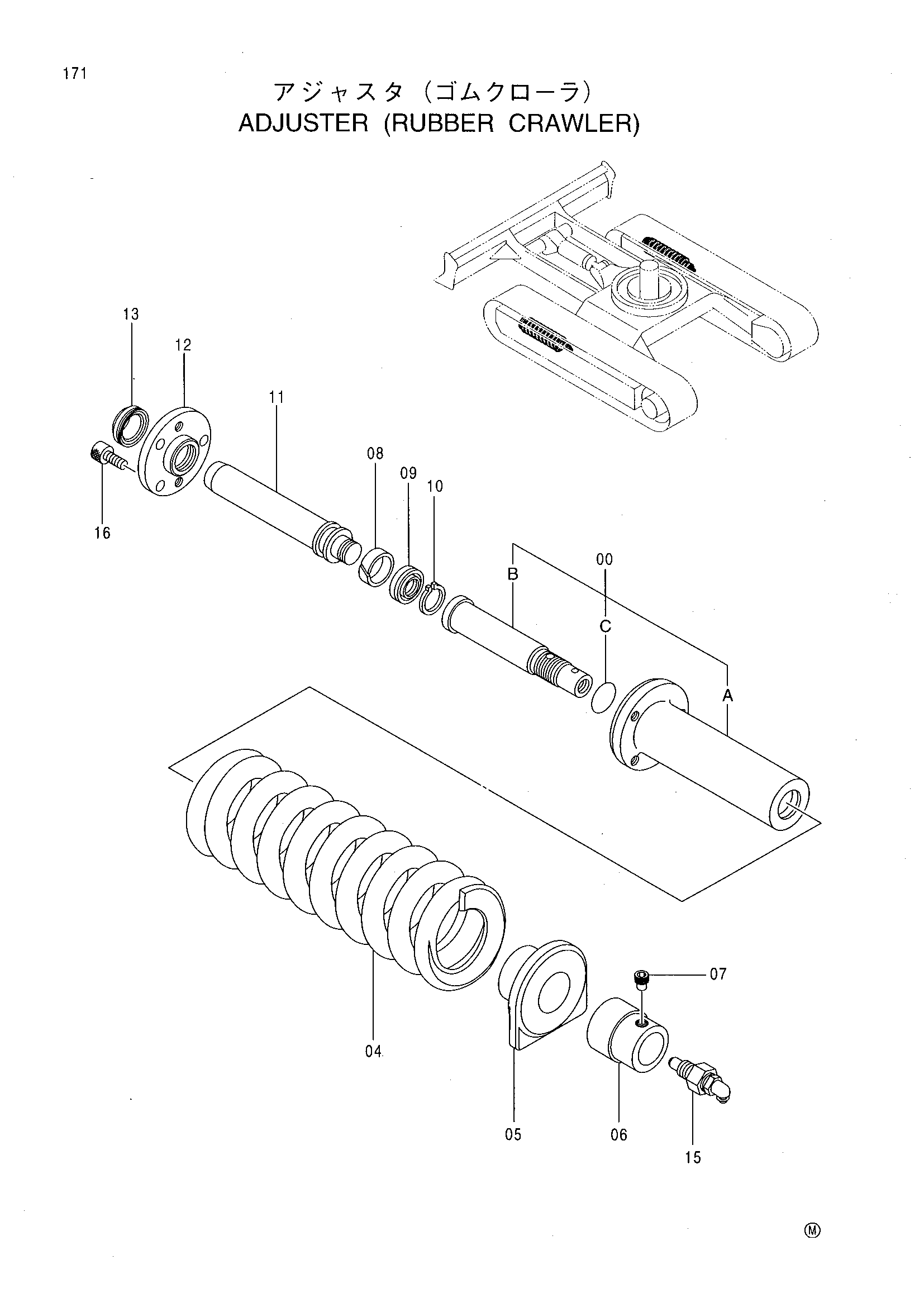

Заводская схема «Механизм натяжения (резиновая гусеница)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9126850 | Механизм натяжения в сборе | 2 | |
| 00 | 9127894 | Гидроцилиндр в сборе | 1 |
| 00A | 3067178 | Гидроцилиндр | 1 |
| 00B | 3056320 | Шток | 1 |
| 00C | 987581 | Уплотнительное кольцо | 1 |
| 04 | 3067181 | Пружина | 1 |
| 05 | 3067278 | Шайба | 1 |
| 06 | 4276122 | Гайка | 1 |
| 07 | 4276113 | Пробка | 1 |
| 08 | 4324265 | Износостойкое кольцо | 1 |
| 09 | 4324266 | U-образная манжета | 1 |
| 10 | 959500 | Стопорное кольцо | 1 |
| 11 | 3066823 | Шток поршня | 1 |
| 12 | 3067182 | Фланец | 1 |
| 13 | 4276124 | Пылезащитное уплотнение | 1 |
| 15 | 4276114 | Клапан | 1 |
| 16 | M340818 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
