Гидрораспределитель (3/3) — HITACHI EX33U

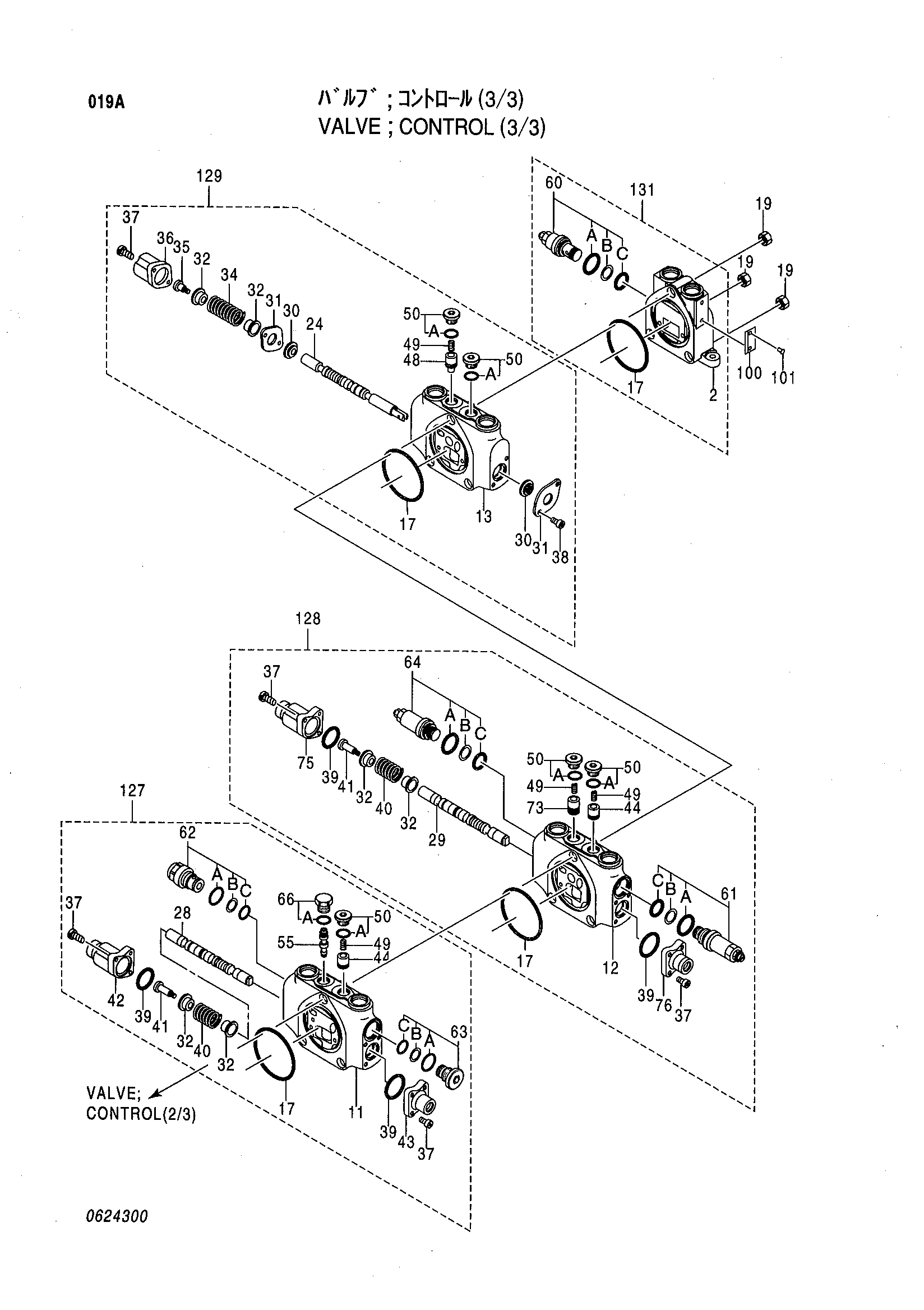

Заводская схема «Гидрораспределитель (3/3)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4387425 | Гидрораспределитель | 1 | |
| 17 | 0433401 | Уплотнительное кольцо | 4 |
| 19 | 0433403 | Гайка | 3 |
| 30 | 0433406 | Масляное уплотнение | 2 |
| 31 | 0209415 | Пластина | 2 |
| 32 | 0433407 | Седло пружины | 6 |
| 34 | 0664402 | Пружина | 1 |
| 35 | 0433409 | Болт | 1 |
| 36 | 0637301 | Колпачок | 1 |
| 37 | 0432911 | Болт с внутренним шестигранником | 14 |
| 38 | 0209423 | Болт с внутренним шестигранником | 2 |
| 39 | 0433411 | Уплотнительное кольцо | 4 |
| 40 | 0476305 | Пружина | 2 |
| 41 | 0433413 | Болт | 2 |
| 42 | 0433414 | Колпачок | 1 |
| 43 | 0433415 | Колпачок | 1 |
| 44 | 0681401 | Обратный клапан | 2 |
| 48 | 0681701 | Обратный клапан | 1 |
| 49 | 0433417 | Пружина | 4 |
| 50 | 0664404 | Пробка | 5 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 0649401 | Втулка | 1 |
| 60 | 4387393 | Предохранительный клапан | 1 |
| 60A | 4509181 | Уплотнительное кольцо | 1 |
| 60B | 0433513 | Опорное кольцо | 1 |
| 60C | 0637402 | Уплотнительное кольцо | 1 |
| 61 | 4387394 | Клапан | 1 |
| 61A | 4509181 | Уплотнительное кольцо | 1 |
| 61B | 0433513 | Опорное кольцо | 1 |
| 61C | 0637402 | Уплотнительное кольцо | 1 |
| 62 | 0476503 | Клапан | 1 |
| 62A | 4509181 | Уплотнительное кольцо | 1 |
| 62B | 0433513 | Опорное кольцо | 1 |
| 62C | 0637402 | Уплотнительное кольцо | 1 |
| 63 | 0433512 | Пробка | 1 |
| 63A | 4509181 | Уплотнительное кольцо | 1 |
| 63B | 0433513 | Опорное кольцо | 1 |
| 63C | 0637402 | Уплотнительное кольцо | 1 |
| 64 | 4384555 | Клапан | 1 |
| 64A | 4509181 | Уплотнительное кольцо | 1 |
| 64B | 0624202 | Опорное кольцо | 1 |
| 64C | 0637402 | Уплотнительное кольцо | 1 |
| 66 | 0433420 | Пробка | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 73 | 0681602 | Обратный клапан | 1 |
| 75 | 0681702 | Колпачок | 1 |
| 76 | 0664802 | Колпачок | 1 |
| 127 | 4388779 | Корпус в сборе | 1 |
| 128 | 0624301 | Корпус в сборе | 1 |
| 129 | 0624302 | Корпус в сборе | 1 |
| 131 | 4388783 | Коннектион в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
