Гидролинии четырёхходового рычага (1) — HITACHI EX33U

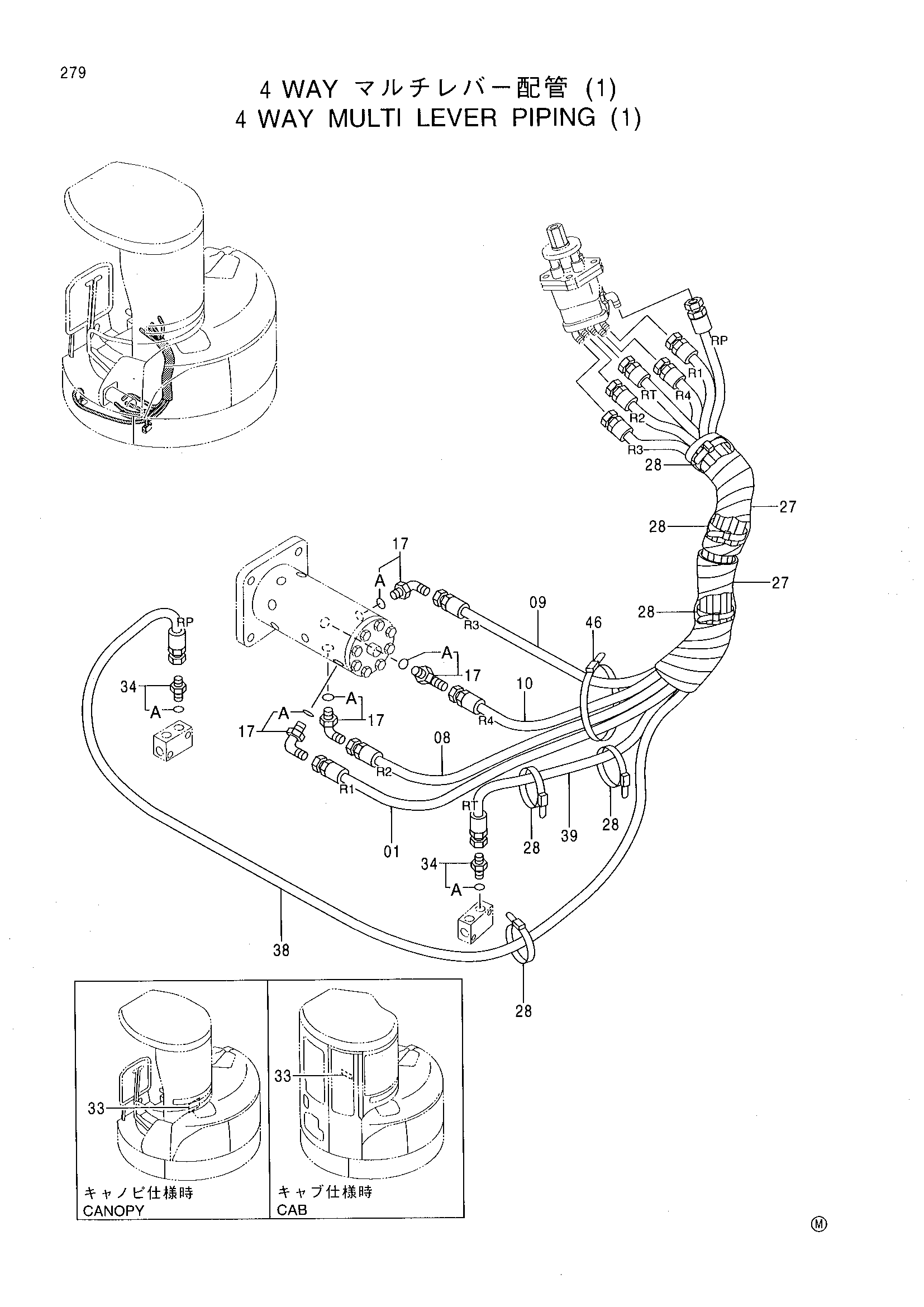

Заводская схема «Гидролинии четырёхходового рычага (1)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4377796 | Шланг | 1 |
| 01 | 4400395 | Пластиковый шланг | 1 |
| 08 | 4377797 | Шланг | 1 |
| 08 | 4400396 | Пластиковый шланг | 1 |
| 09 | 4377798 | Шланг | 1 |
| 09 | 4400397 | Пластиковый шланг | 1 |
| 10 | 4377799 | Шланг | 1 |
| 10 | 4400398 | Пластиковый шланг | 1 |
| 17 | 4154670 | Угловой штуцер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4323247 | Защитный кожух | 2 |
| 28 | 4055312 | Ленточный зажим | 6 |
| 33 | 3064086 | Информационная табличка | 1 |
| 34 | 4200465 | Адаптер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4365191 | Шланг | 1 |
| 38 | 4398306 | Пластиковый шланг | 1 |
| 39 | 4365192 | Шланг | 1 |
| 39 | 4398307 | Пластиковый шланг | 1 |
| 46 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
