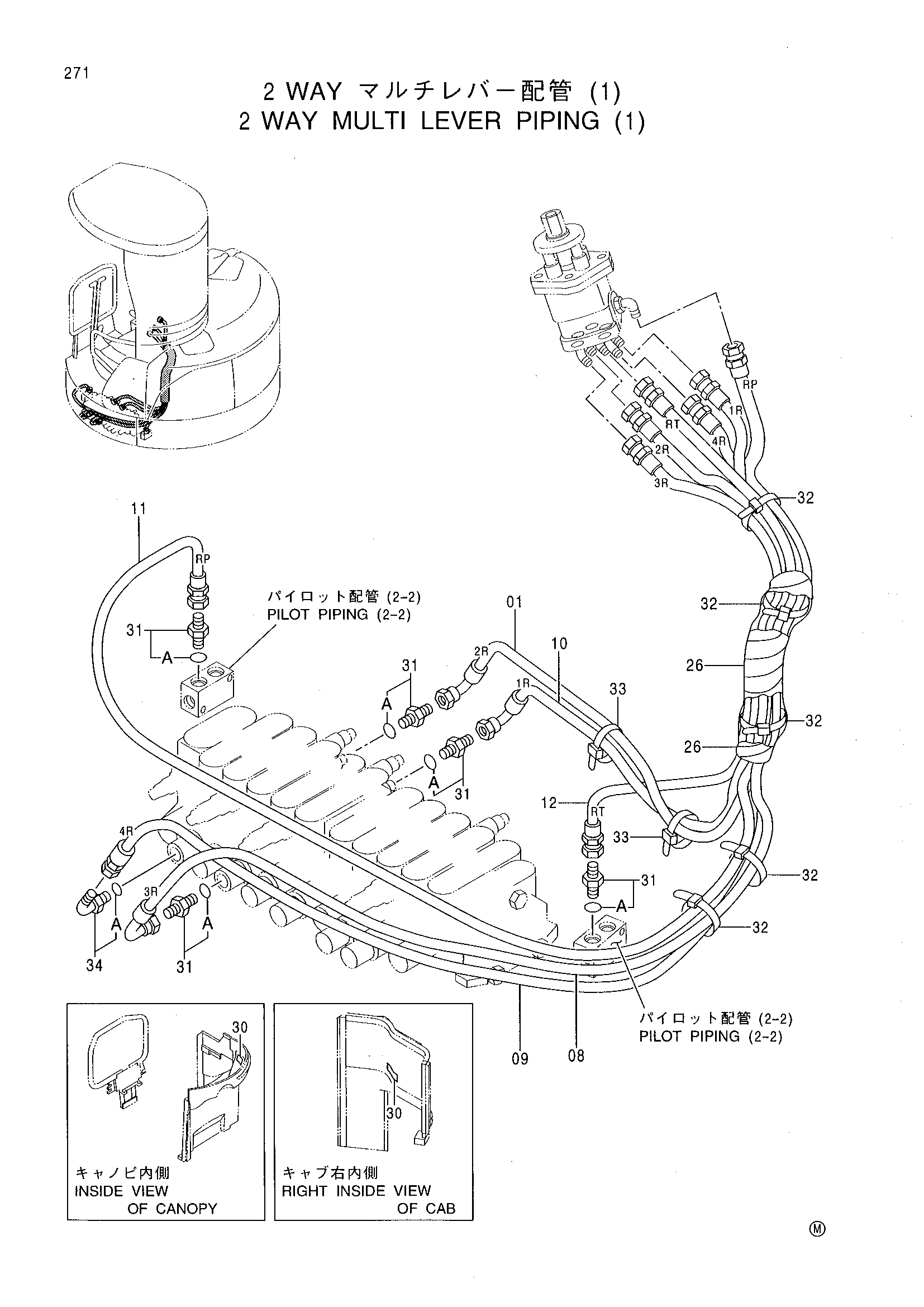

2 Ходовой многофункциональный рычаг трубопроводы (1) — HITACHI EX33U
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (1)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4367861 | Шланг | 1 |
| 01 | 4398313 | Пластиковый шланг | 1 |
| 08 | 4365188 | Шланг | 1 |
| 08 | 4398304 | Пластиковый шланг | 1 |
| 09 | 4381139 | Шланг | 1 |
| 09 | 4398318 | Пластиковый шланг | 1 |
| 10 | 4365190 | Шланг | 1 |
| 10 | 4398305 | Пластиковый шланг | 1 |
| 11 | 4365191 | Шланг | 1 |
| 11 | 4398306 | Пластиковый шланг | 1 |
| 12 | 4365192 | Шланг | 1 |
| 12 | 4398307 | Пластиковый шланг | 1 |
| 26 | 4323247 | Защитный кожух | 2 |
| 30 | 3072983 | Информационная табличка | 1 |
| 31 | 4200465 | Адаптер | 5 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 5 |
| 33 | 4055311 | Ленточный зажим | 2 |
| 34 | 4154670 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
