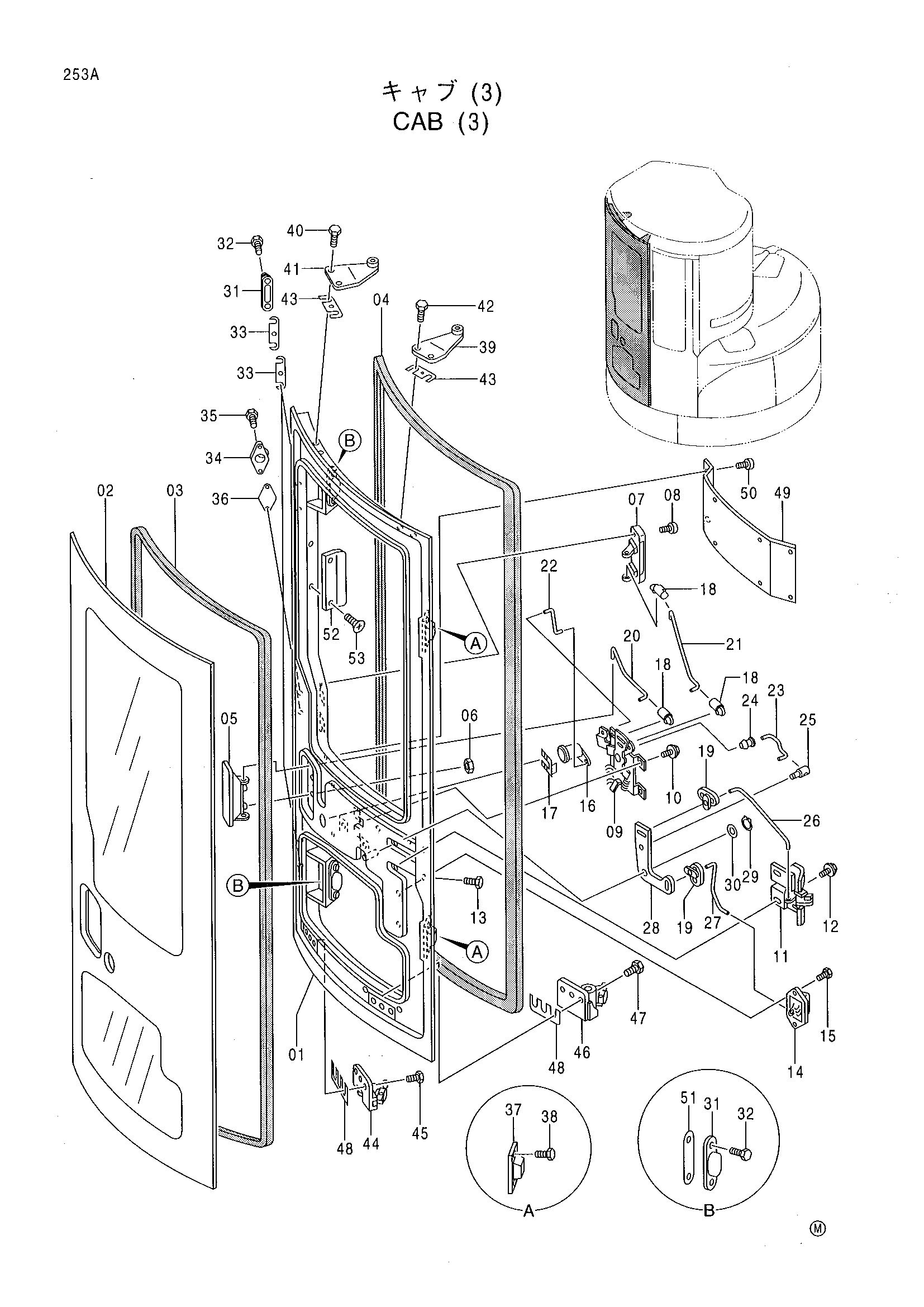

Кабина (3) — HITACHI EX33U

Заводская схема «Кабина (3)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4380939	Дверь в сборе	1
01	4380938	Дверь	1
02	4383626	Крышка	1
03	4383627	Резиновая прокладка	1
04	4383628	Трим	1
05	4383629	Рукоятка наружный	1
06	M500605	Гайка	2
07	4383630	Рукоятка внутренний	1
08	4380957	Винт	2
09	4383631	Ремоте-контрол	1
10	J680616	Винт с шайбой	3
11	4383632	Раткх	1
12	4383633	Болт	2
13	4380952	Болт	2
14	4383634	Раткх	1
15	4380952	Болт	2
16	4383635	Шпонка	1
17	4383636	Пластина	1
18	4383637	Держатель	3
19	4383638	Держатель	2
20	4383639	Шток	1
21	4383640	Шток	1
22	4383641	Шток	1
23	4383642	Шток	1
24	4385902	Держатель	1
25	4385903	Палец	1
26	4383643	Шток	1
27	4383644	Шток	1
28	4383645	Пластина	1
29	991334	Стопорное кольцо	1
30	A590110	Плоская шайба	1
31	4383646	Ответная планка	4
32	4380970	Болт	8
33	4383647	Регулировочная шайба	4
34	4383648	Ответная планка	1
35	4380970	Болт	2
36	4383702	Регулировочная шайба	1
37	4380984	Ограничитель	2
38	4380970	Болт	4
39	4383650	Каток верхний	1
40	4383698	Болт	2
41	4383651	Каток верхний	1
42	4383698	Болт	2
43	4383652	Регулировочная шайба	2
44	4383653	Каток нижний	1
45	4383698	Болт	3
46	4383654	Каток нижний	1
47	4383698	Болт	3
48	4383655	Регулировочная шайба	2
49	4383699	Крышка	1
50	4383700	Винт	8
51	4383701	Проставка	2
52	4380983	Пластина	1
53	4380959	Винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
