Рычаг тяга — HITACHI EX33U

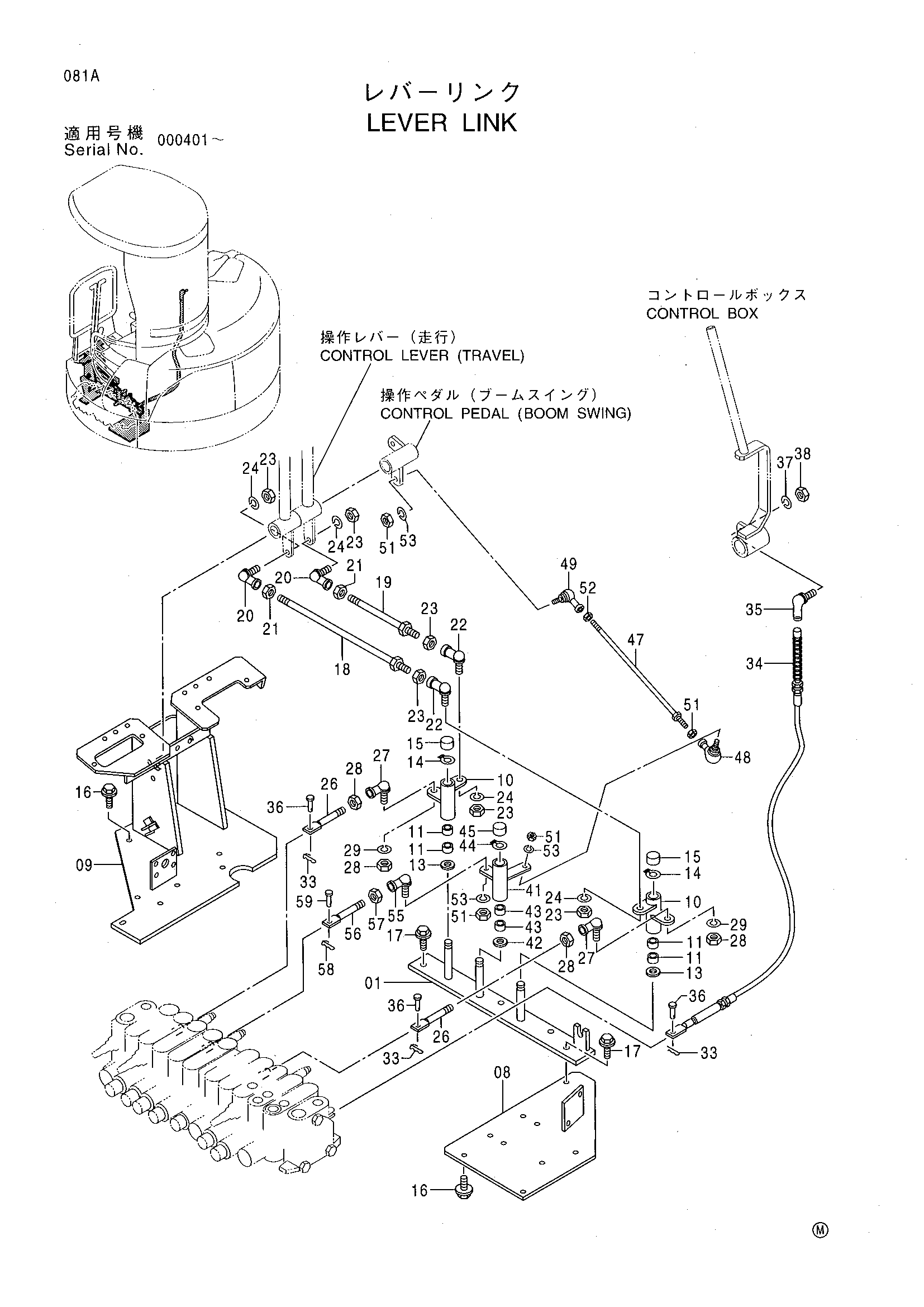

Заводская схема «Рычаг тяга» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8070993	Кронштейн	1
08	8064283	Кронштейн	1
09	6017107	Кронштейн	1
10	9745017	Тяга	2
11	4280298	Втулка	4
13	4308293	Втулка	2
14	991340	Стопорное кольцо	2
15	4308294	Колпачок	2
16	J041240	Болт с шайбой	7
17	J041030	Болт с шайбой	2
18	9748100	Шток	1
19	9745016	Шток	1
20	4287793	Соединение шарик(левый)	2
21	M580008	Гайка (левый)	2
22	4287792	Шарнир	2
23	J231108	Гайка	6
24	J252108	Пружинная шайба	4
26	4354837	Шток	2
27	4287792	Шарнир	2
28	J231108	Гайка	4
29	J252108	Пружинная шайба	2
33	4365839	Стопорный палец	3
34	4400112	Трос управления	1
35	4287791	Шарнир	1
36	4279607	Палец	3
37	J252106	Пружинная шайба	1
38	J231106	Гайка	1
41	9749322	Тяга	1
42	4308293	Втулка	1
43	4280298	Втулка	2
44	991340	Стопорное кольцо	1
45	4308294	Колпачок	1
47	9749320	Шток	1
48	4287792	Шарнир	1
49	4287793	Соединение шарик(левый)	1
51	J231108	Гайка	4
52	M580008	Гайка	1
53	J252108	Пружинная шайба	3
55	4287792	Шарнир	1
56	4354837	Шток	1
57	J231108	Гайка	1
58	4365839	Стопорный палец	1
59	4279607	Палец	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
