Пилотные гидролинии (2-2) — HITACHI EX33U

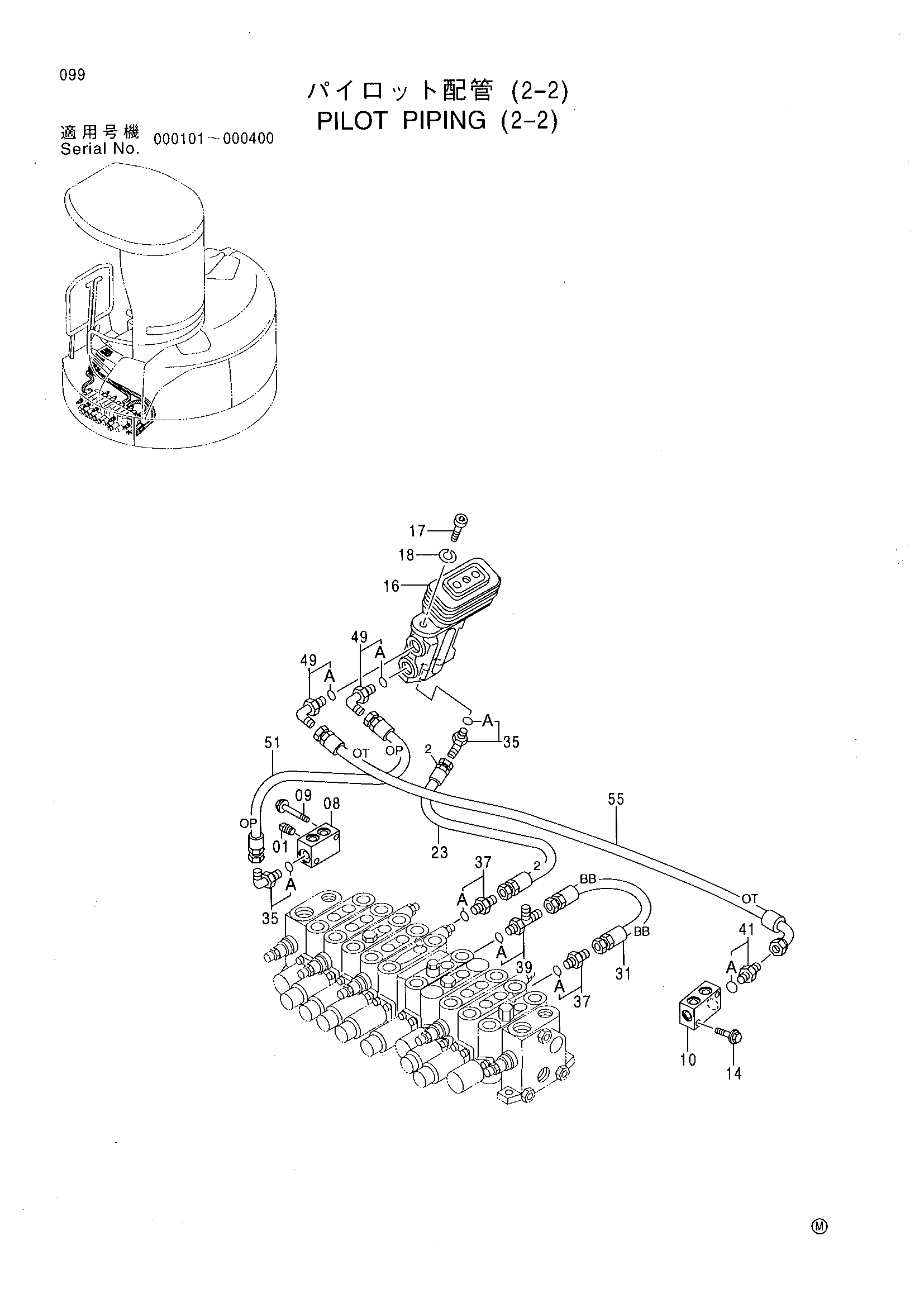

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-2022 | Пробка | 1 |
| 08 | 3075889 | Коллектор | 1 |
| 09 | J080616 | Болт с шайбой | 2 |
| 10 | 3067035 | Коллектор | 1 |
| 14 | J080640 | Болт с шайбой | 2 |
| 16 | 4357586 | Пилотный клапан | 1 |
| 17 | J771030 | Болт с внутренним шестигранником | 2 |
| 18 | J252210 | Пружинная шайба | 2 |
| 23 | 4365181 | Пластиковый шланг | 1 |
| 31 | 4365178 | Пластиковый шланг | 1 |
| 35 | 4154670 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4200465 | Адаптер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4203171 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4200468 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4374835 | Угловой штуцер | 2 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4367848 | Пластиковый шланг | 1 |
| 55 | 4376148 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
