Топливный бак — HITACHI EX33U

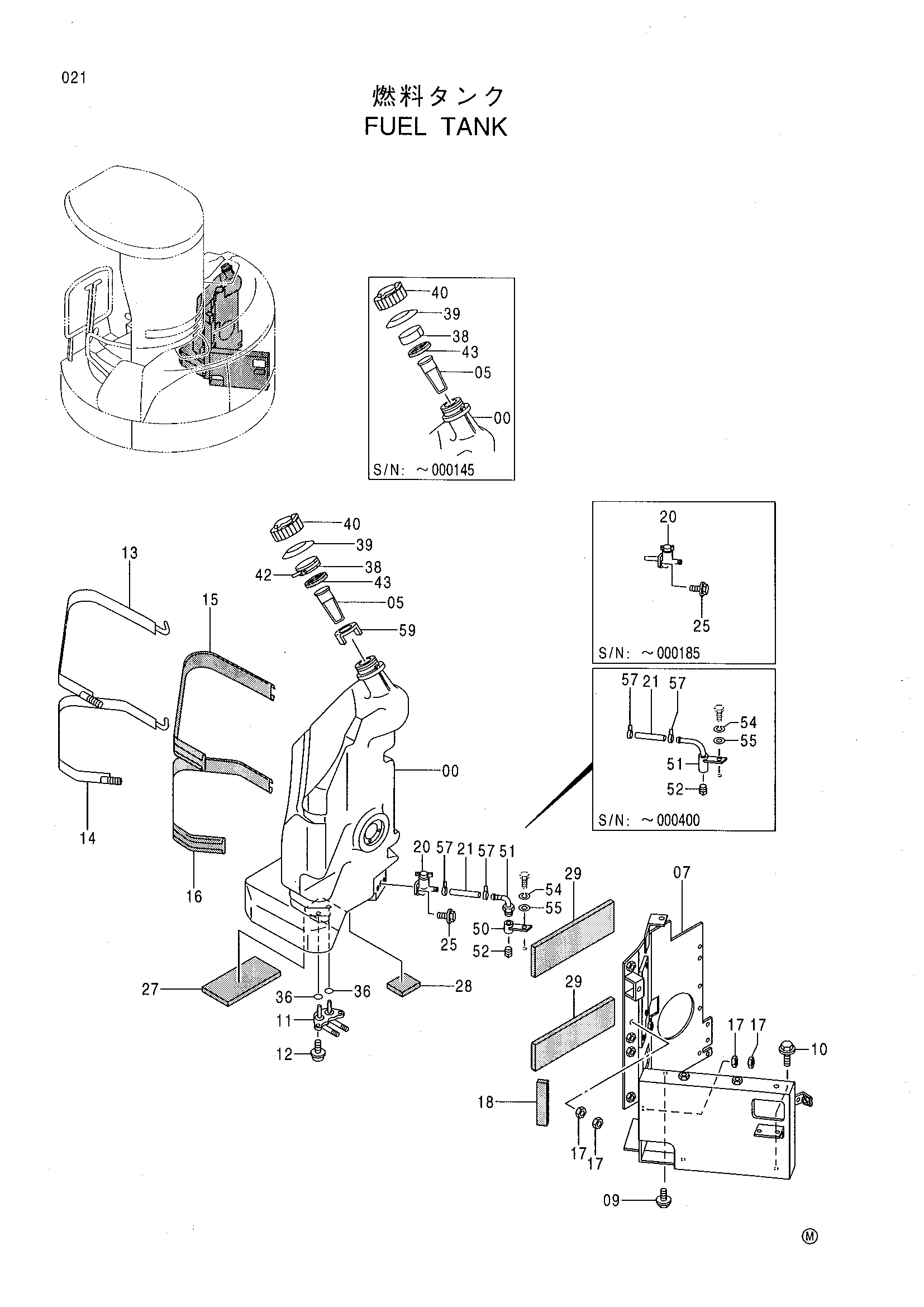

Заводская схема «Топливный бак» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4353311 | Топливный бак | 1 |
| 05 | 4333414 | Фильтр | 1 |
| 07 | 6015650 | Кронштейн | 1 |
| 09 | J041240 | Болт с шайбой | 1 |
| 10 | J041230 | Болт с шайбой | 2 |
| 11 | 4355689 | Сетчатый фильтр | 1 |
| 12 | J670514 | Винт с шайбой | 3 |
| 13 | 9745443 | Ремень | 1 |
| 14 | 9745445 | Ремень | 1 |
| 15 | 4358422 | Резиновая прокладка | 1 |
| 16 | 4358428 | Резиновая прокладка | 1 |
| 17 | J231210 | Гайка | 4 |
| 18 | 4376230 | Резиновая прокладка | 1 |
| 20 | 4361473 замена: 4393156 | Кран | 1 |
| 20 | 4393156 | Кран | 1 |
| 21 | 4382927 | Топливный шланг | 1 |
| 21 | 4396492 | Топливный шланг | 1 |
| 25 | J090614 | Болт с шайбой | 2 |
| 27 | 4359630 замена: 4396004 | Резиновая прокладка | 1 |
| 27 | 4396004 | Резиновая прокладка | 1 |
| 28 | 4359645 | Резиновая прокладка | 1 |
| 29 | 4359646 замена: 4396005 | Резиновая прокладка | 2 |
| 29 | 4396005 | Резиновая прокладка | 2 |
| 36 | 4202987 | Уплотнительное кольцо | 2 |
| 38 | 4370074 | Защитный чехол | 1 |
| 39 | 4370075 | Защитный чехол | 1 |
| 40 | 4363356 замена: 4411204 | Колпачок | 1 |
| 40 | 4411204 | Колпачок | 1 |
| 42 | 4323613 | Ленточный зажим | 1 |
| 43 | 4354694 | Манжета резиновый | 1 |
| 50 | 9749300 | Бобышка | 1 |
| 51 | 8064651 | Трубка | 1 |
| 51 | 4398352 | Угловой штуцер | 1 |
| 52 | 94-2021 | Пробка | 1 |
| 54 | J252108 | Пружинная шайба | 1 |
| 55 | J352108 | Плоская шайба | 1 |
| 57 | 4331118 | Хомут шланга | 2 |
| 59 | 4391027 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
