Ауто-идле — HITACHI EX33U

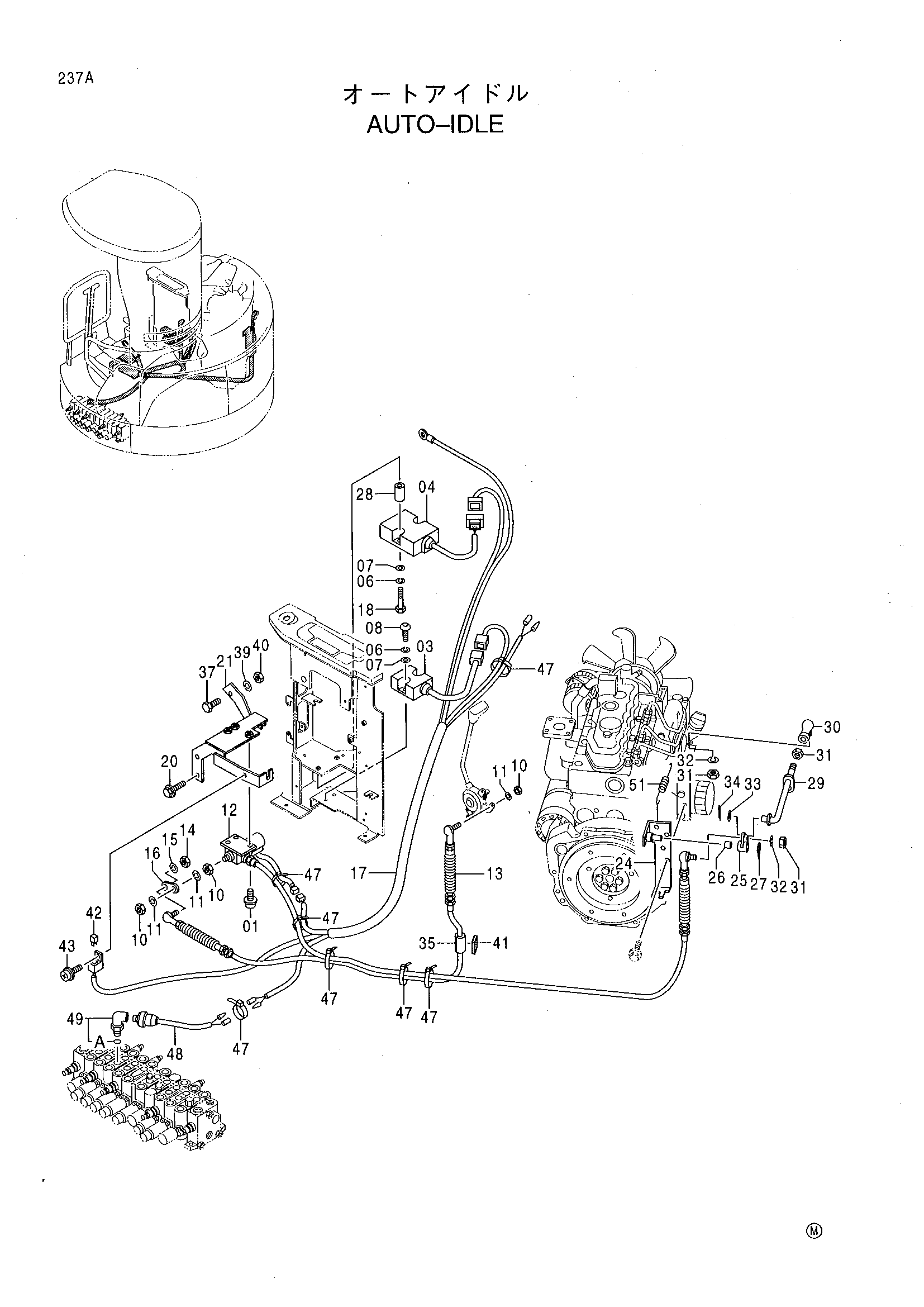

Заводская схема «Ауто-идле» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J680616 | Винт с шайбой | 3 |
| 03 | 4289621 | Блок таймер | 1 |
| 04 | 4334164 | Контроллер | 1 |
| 06 | J252106 | Пружинная шайба | 4 |
| 07 | J253106 | Плоская шайба | 4 |
| 08 | 4373779 | Винт | 2 |
| 10 | J231106 | Гайка | 3 |
| 11 | J252106 | Пружинная шайба | 3 |
| 12 | 4387030 | Актуатор | 1 |
| 13 | 4376782 | Трос управления | 1 |
| 14 | J231105 | Гайка | 1 |
| 15 | J252105 | Пружинная шайба | 1 |
| 16 | 4368910 | Рычаг | 1 |
| 17 | 3077494 | Жгут проводов | 1 |
| 18 | J960655 | Болт | 2 |
| 20 | J080825 | Болт с шайбой | 2 |
| 21 | 8067375 | Кронштейн | 1 |
| 24 | 8067373 | Кронштейн | 1 |
| 25 | 9747414 | Тяга | 1 |
| 26 | 4280836 | Втулка | 1 |
| 27 | 991336 | Стопорное кольцо | 1 |
| 28 | 4387693 | Проставка | 2 |
| 29 | 9747415 | Шток | 1 |
| 30 | 4056017 | Шарнир | 1 |
| 31 | J231106 | Гайка | 3 |
| 32 | J252106 | Пружинная шайба | 2 |
| 33 | J253106 | Плоская шайба | 1 |
| 34 | A761620 | Шплинт | 1 |
| 35 | 4365959 | Трубка | 1 |
| 37 | J960820 | Болт | 1 |
| 39 | J252108 | Пружинная шайба | 1 |
| 40 | J231108 | Гайка | 1 |
| 41 | 4385446 | Резиновая прокладка | 1 |
| 42 | 4331906 | Реле | 1 |
| 43 | J680516 | Винт с шайбой | 1 |
| 47 | 4055312 | Ленточный зажим | 7 |
| 48 | 4317118 | Датчик давления | 1 |
| 49 | 4222750 | Угловой штуцер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4280574 замена: 4387770 | Пружина | 1 |
| 51 | 4387770 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
