Пол <навес> — HITACHI EX33U

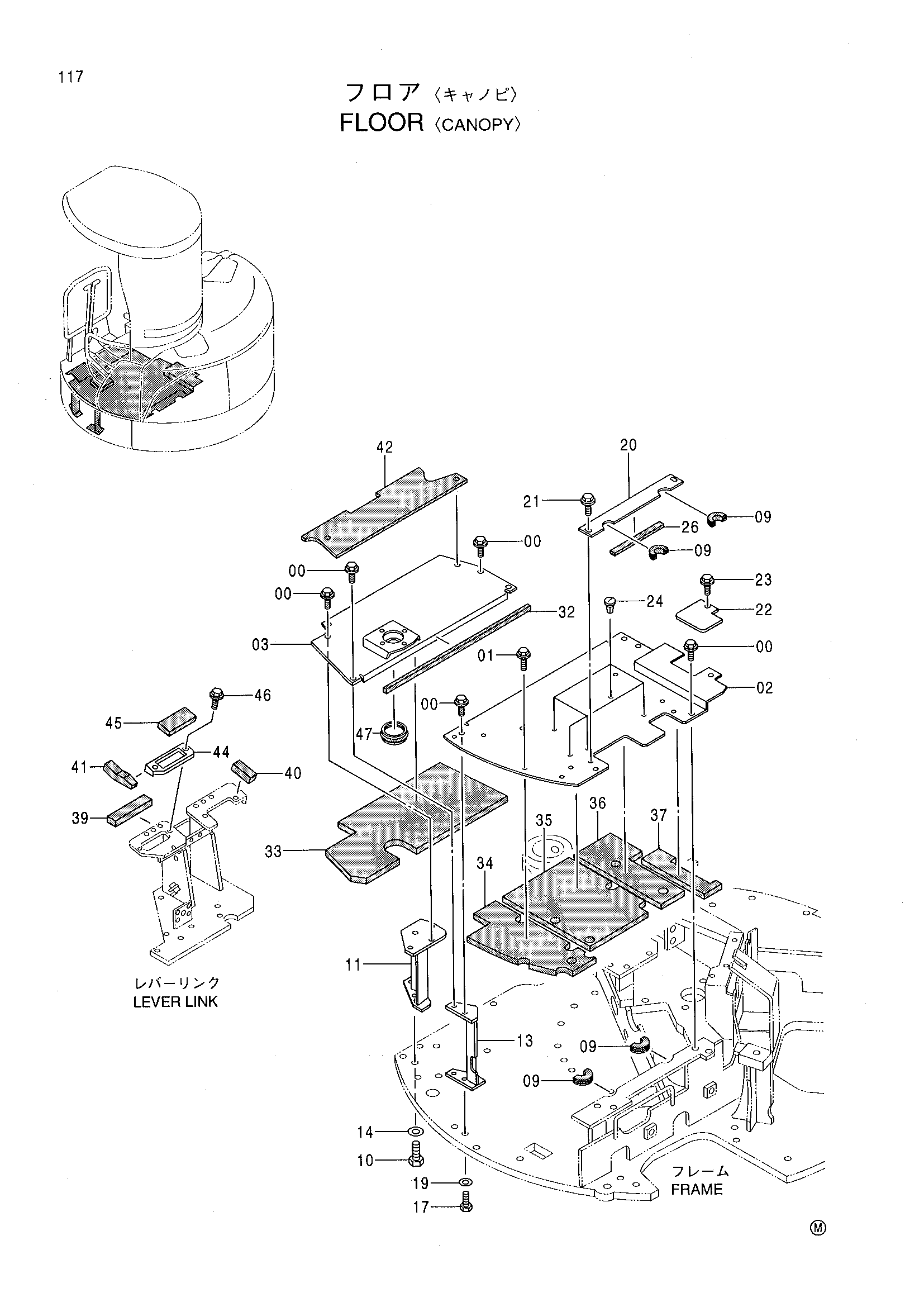

Заводская схема «Пол <навес>» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J051025 | Болт с шайбой | 9 |
| 01 | J041035 | Болт с шайбой | 1 |
| 02 | 7030979 | Пластина | 1 |
| 03 | 8064297 | Пластина | 1 |
| 09 | 4365886 | Резиновая втулка | 4 |
| 10 | J971250 | Болт | 2 |
| 11 | 8063447 | Кронштейн | 1 |
| 13 | 8068679 | Кронштейн | 1 |
| 14 | J254012 | Шайба | 2 |
| 17 | J971035 | Болт | 2 |
| 19 | J254010 | Шайба | 2 |
| 20 | 4376062 | Пластина | 1 |
| 21 | J090820 | Болт с шайбой | 2 |
| 22 | 4366065 | Пластина | 1 |
| 23 | J090816 | Болт с шайбой | 1 |
| 24 | 4387681 | Пробка | 5 |
| 26 | 4387913 | Резиновая прокладка | 1 |
| 32 | 4387666 замена: 4388683 | Резиновая прокладка | 1 |
| 32 | 4388683 | Резиновая прокладка | 1 |
| 33 | 4368385 | Резиновая прокладка | 1 |
| 33 | 4399300 | Резиновая прокладка | 1 |
| 34 | 4368386 | Резиновая прокладка | 1 |
| 34 | 4399301 | Резиновая прокладка | 1 |
| 35 | 4368387 | Резиновая прокладка | 1 |
| 35 | 4399302 | Резиновая прокладка | 1 |
| 36 | 4368388 | Резиновая прокладка | 1 |
| 36 | 4399303 | Резиновая прокладка | 1 |
| 37 | 4368389 | Резиновая прокладка | 1 |
| 37 | 4399304 | Резиновая прокладка | 1 |
| 39 | 4388542 | Резиновая прокладка | 1 |
| 39 | 4399305 | Резиновая прокладка | 1 |
| 40 | 4385449 | Резиновая прокладка | 1 |
| 40 | 4399306 | Резиновая прокладка | 1 |
| 41 | 4385457 | Резиновая прокладка | 1 |
| 41 | 4399307 | Резиновая прокладка | 1 |
| 42 | 4385480 | Резиновая прокладка | 1 |
| 44 | 4385470 | Крышка | 1 |
| 45 | 4388526 | Резиновая прокладка | 1 |
| 46 | J051020 | Болт с шайбой | 2 |
| 47 | 4388543 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
