Гидролинии четырёхходового рычага (3) — HITACHI EX33U

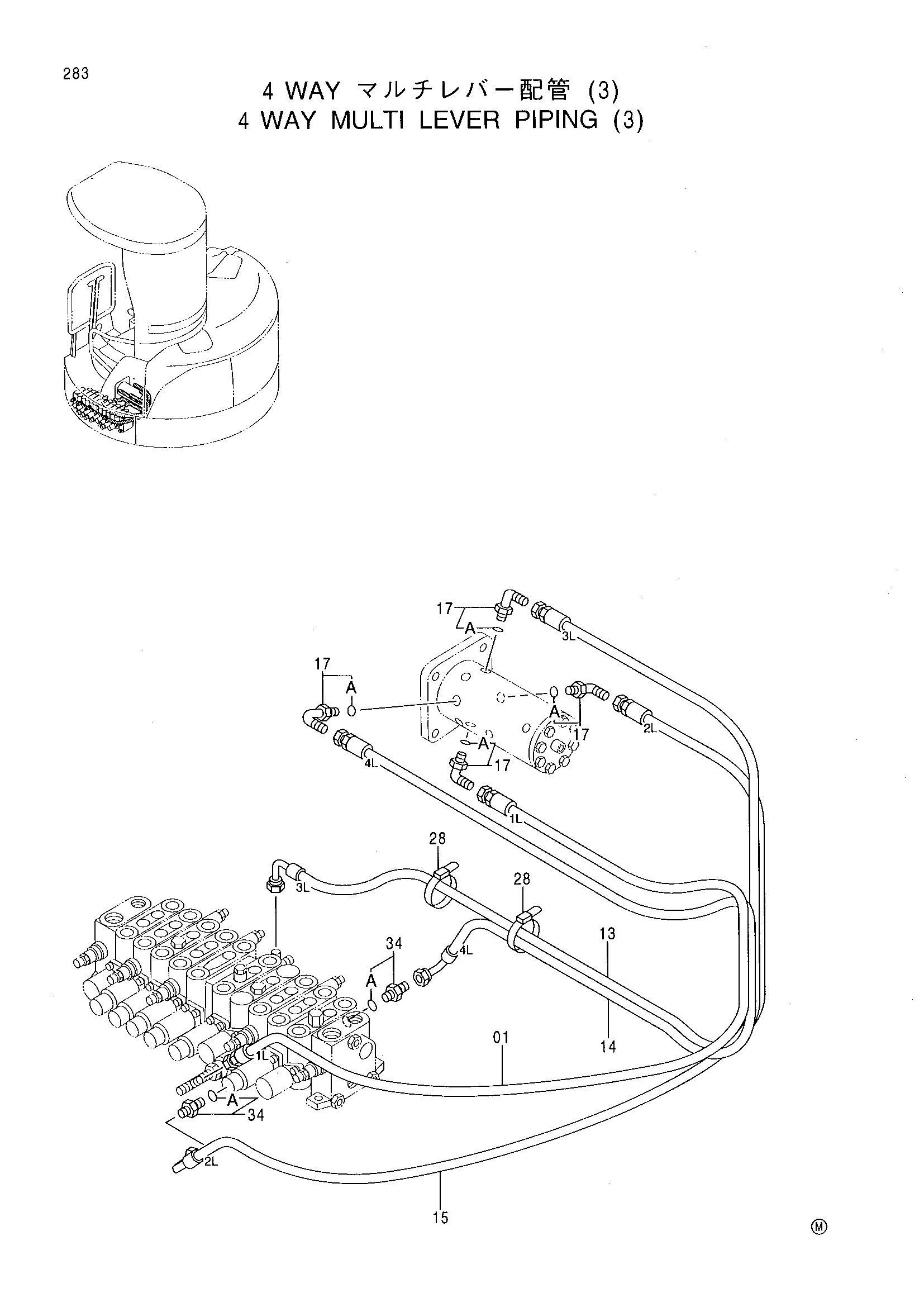

Заводская схема «Гидролинии четырёхходового рычага (3)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4377808 | Шланг | 1 |
| 01 | 4400399 | Пластиковый шланг | 1 |
| 13 | 4377801 | Шланг | 1 |
| 13 | 4400400 | Пластиковый шланг | 1 |
| 14 | 4377802 | Шланг | 1 |
| 14 | 4400401 | Пластиковый шланг | 1 |
| 15 | 4378801 | Шланг | 1 |
| 15 | 4400402 | Пластиковый шланг | 1 |
| 17 | 4154670 | Угловой штуцер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 2 |
| 34 | 4200465 | Адаптер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
