Трубопроводы масляного радиатора (2) — HITACHI EX33U

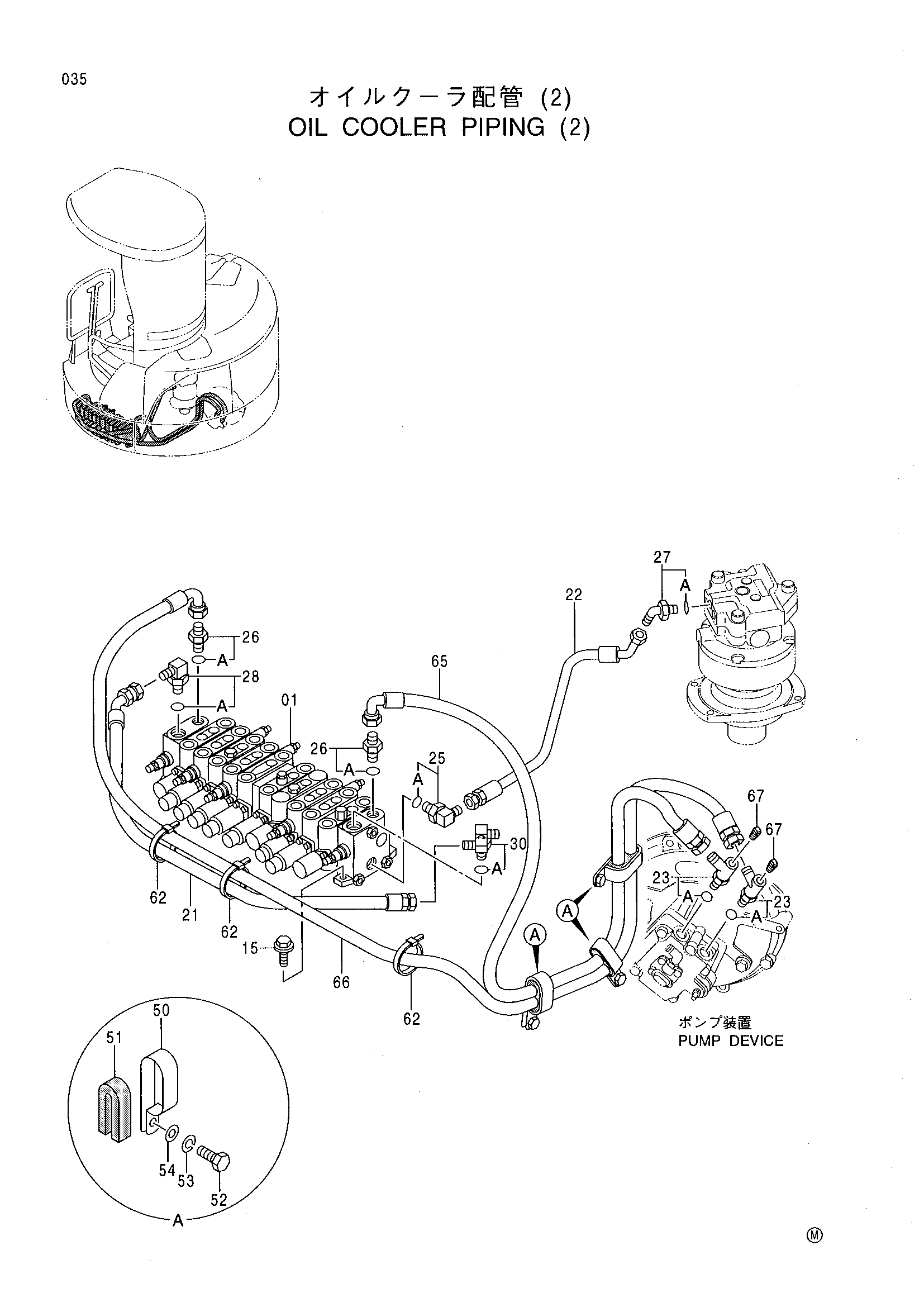

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4387425 | Гидрораспределитель | 1 |
| 01 | 4396606 | Гидрораспределитель | 1 |
| 15 | J051035 | Болт с шайбой | 4 |
| 21 | 4365200 | Шланг | 1 |
| 22 | 4369176 | Пластиковый шланг | 1 |
| 23 | 4368825 | Тройник | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4200471 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4210361 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4190244 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4169595 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4365894 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4295017 | Зажим | 3 |
| 51 | 4387596 | Резиновое уплотнение | 3 |
| 52 | J971016 | Болт | 3 |
| 53 | J252210 | Пружинная шайба | 3 |
| 54 | J253110 | Плоская шайба | 3 |
| 62 | 4323613 | Ленточный зажим | 3 |
| 65 | 4375498 | Шланг | 1 |
| 66 | 4375499 | Шланг | 1 |
| 67 | 94-2022 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
