Гидрораспределитель (1/3) — HITACHI EX33U

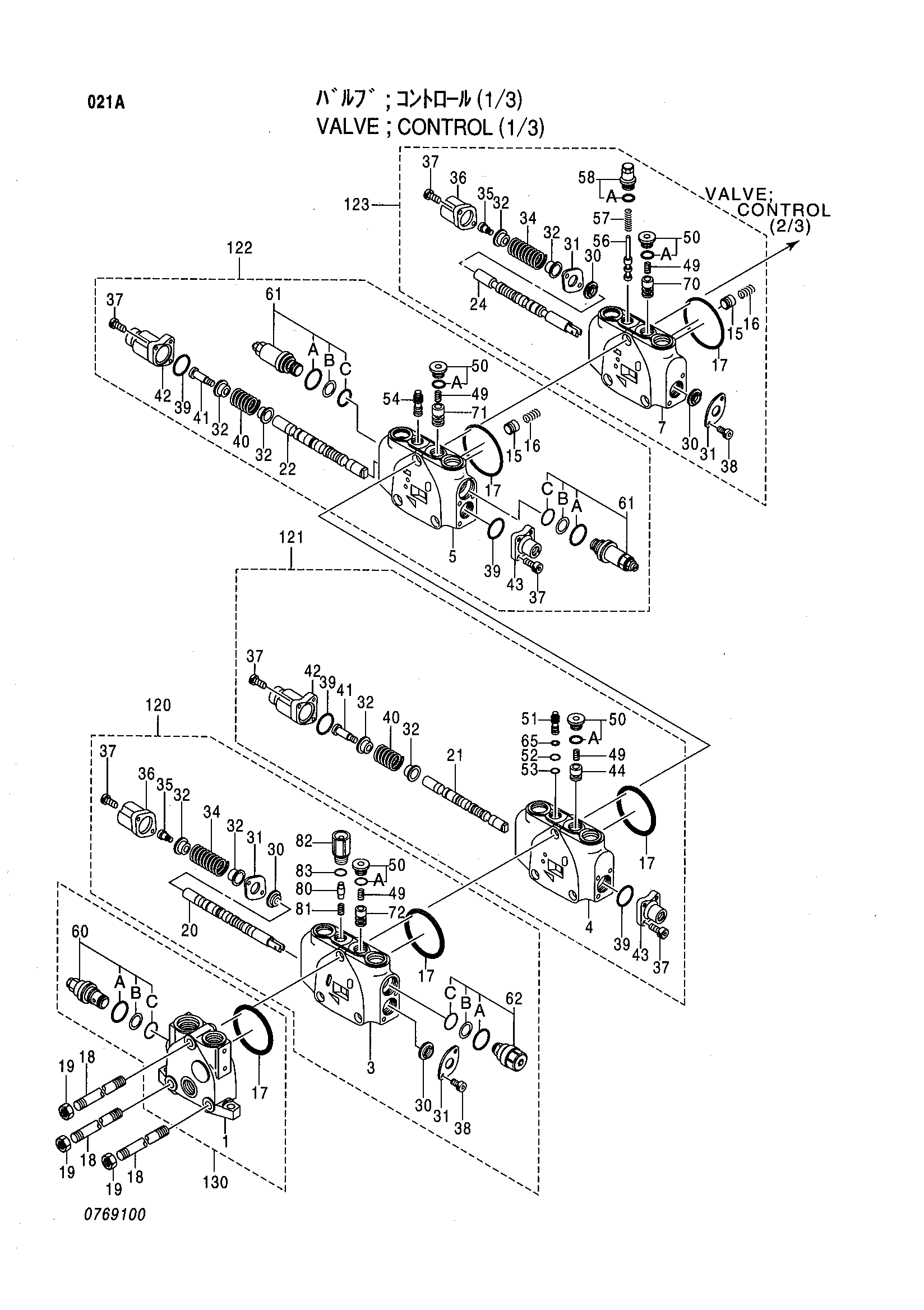

Заводская схема «Гидрораспределитель (1/3)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4396606 | Гидрораспределитель | 1 | |
| 15 | 0433501 | Обратный клапан | 2 |
| 16 | 0433502 | Пружина | 2 |
| 17 | 0433401 | Уплотнительное кольцо | 5 |
| 18 | 0476301 | Болт | 3 |
| 19 | 0433403 | Гайка | 3 |
| 30 | 0433406 | Масляное уплотнение | 4 |
| 31 | 0209415 | Пластина | 4 |
| 32 | 0433407 | Седло пружины | 8 |
| 34 | 0664402 | Пружина | 2 |
| 35 | 0433409 | Болт | 2 |
| 36 | 0637301 | Колпачок | 2 |
| 37 | 0432911 | Болт с внутренним шестигранником | 16 |
| 38 | 0209423 | Болт с внутренним шестигранником | 4 |
| 39 | 0433411 | Уплотнительное кольцо | 4 |
| 40 | 0476305 | Пружина | 2 |
| 41 | 0433413 | Болт | 2 |
| 42 | 0433414 | Колпачок | 2 |
| 43 | 0433415 | Колпачок | 2 |
| 44 | 0681401 | Обратный клапан | 1 |
| 49 | 0433417 | Пружина | 4 |
| 50 | 0664404 | Пробка | 4 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 0681402 | Дроссель | 1 |
| 52 | 4506407 | Уплотнительное кольцо | 1 |
| 53 | 4506405 | Уплотнительное кольцо | 1 |
| 54 | 0433418 | Втулка | 1 |
| 56 | 0433509 | Золотник | 1 |
| 57 | 0433010 | Пружина | 1 |
| 58 | 0433011 | Пробка | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4387393 | Предохранительный клапан | 1 |
| 60A | 4509181 | Уплотнительное кольцо | 1 |
| 60B | 0433513 | Опорное кольцо | 1 |
| 60C | 0637402 | Уплотнительное кольцо | 1 |
| 61 | 4387394 | Клапан | 2 |
| 61A | 4509181 | Уплотнительное кольцо | 1 |
| 61B | 0433513 | Опорное кольцо | 1 |
| 61C | 0637402 | Уплотнительное кольцо | 1 |
| 62 | 0476503 | Клапан | 1 |
| 62A | 4509181 | Уплотнительное кольцо | 1 |
| 62B | 0433513 | Опорное кольцо | 1 |
| 62C | 0637402 | Уплотнительное кольцо | 1 |
| 65 | 0432922 | Опорное кольцо | 1 |
| 70 | 0681501 | Обратный клапан | 1 |
| 71 | 0681502 | Обратный клапан | 1 |
| 72 | 0681403 | Обратный клапан | 1 |
| 80 | 0649201 | Клапан | 1 |
| 81 | 0387705 | Пружина | 1 |
| 82 | 0649202 | Пробка | 1 |
| 83 | 4509180 | Уплотнительное кольцо | 1 |
| 120 | 4388772 | Корпус в сборе | 1 |
| 121 | 4388773 | Корпус в сборе | 1 |
| 122 | 4388774 | Корпус в сборе | 1 |
| 123 | 0624101 | Корпус в сборе | 1 |
| 130 | 4388782 | Коннектион в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
