Крышка (2) — HITACHI EX33U

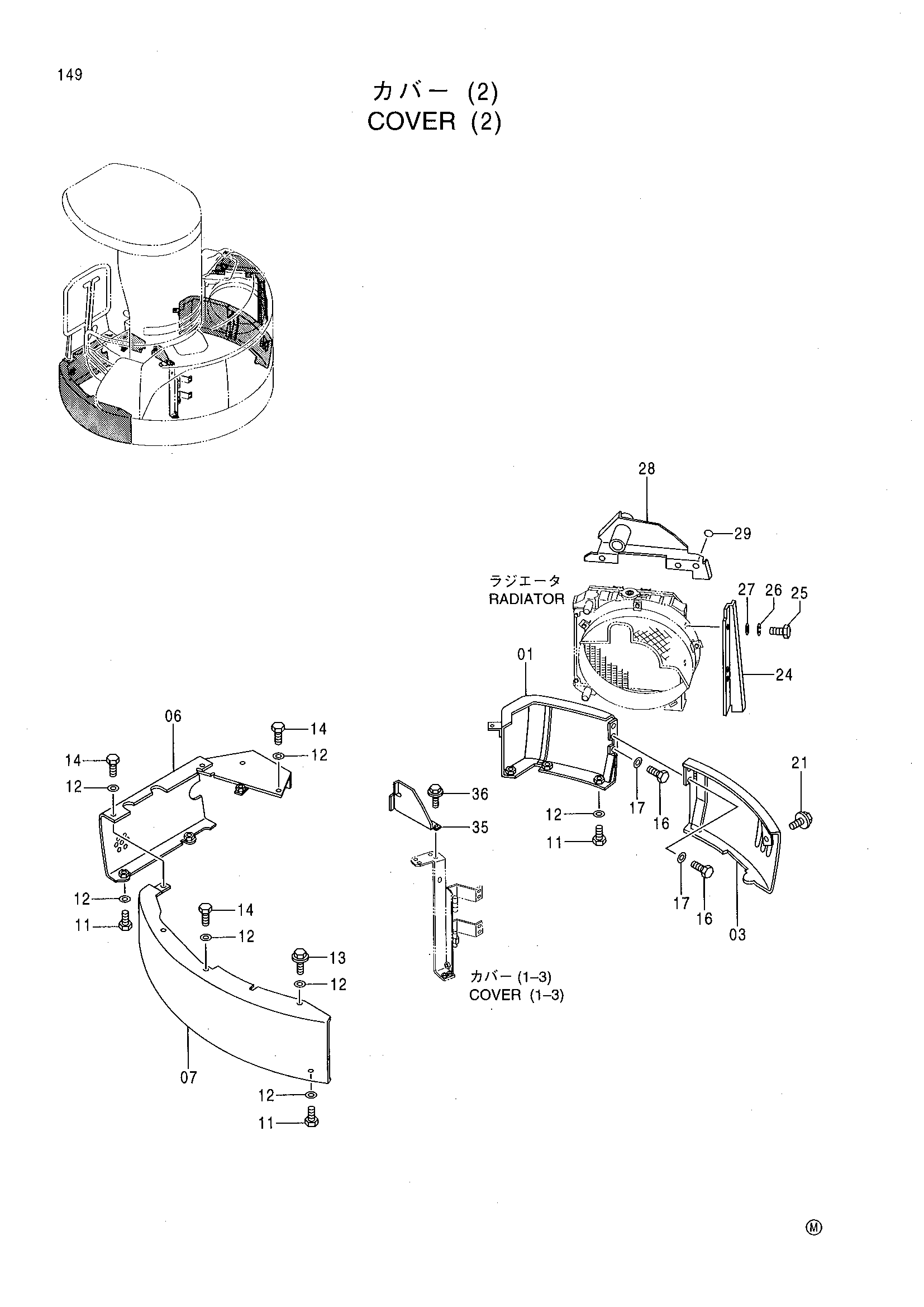

Заводская схема «Крышка (2)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7032766 | Крышка | 1 |
| 03 | 7033506 | Крышка | 1 |
| 06 | 7033143 | Крышка | 1 |
| 07 | 7030817 | Крышка | 1 |
| 11 | J960835 | Болт | 8 |
| 12 | J254008 | Шайба | 13 |
| 13 | J051025 | Болт с шайбой | 1 |
| 14 | J960820 | Болт | 5 |
| 16 | J960825 | Болт | 3 |
| 17 | J254008 | Шайба | 3 |
| 21 | J051030 | Болт с шайбой | 1 |
| 24 | 3074190 | Пластина | 1 |
| 25 | J960614 | Болт | 2 |
| 26 | J252106 | Пружинная шайба | 2 |
| 27 | J253106 | Плоская шайба | 2 |
| 28 | 7031976 | Пластина | 1 |
| 29 | 4087559 | Информационная табличка | 1 |
| 35 | 4372288 | Пластина | 1 |
| 36 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
