Отопитель (кабина) — HITACHI EX33U

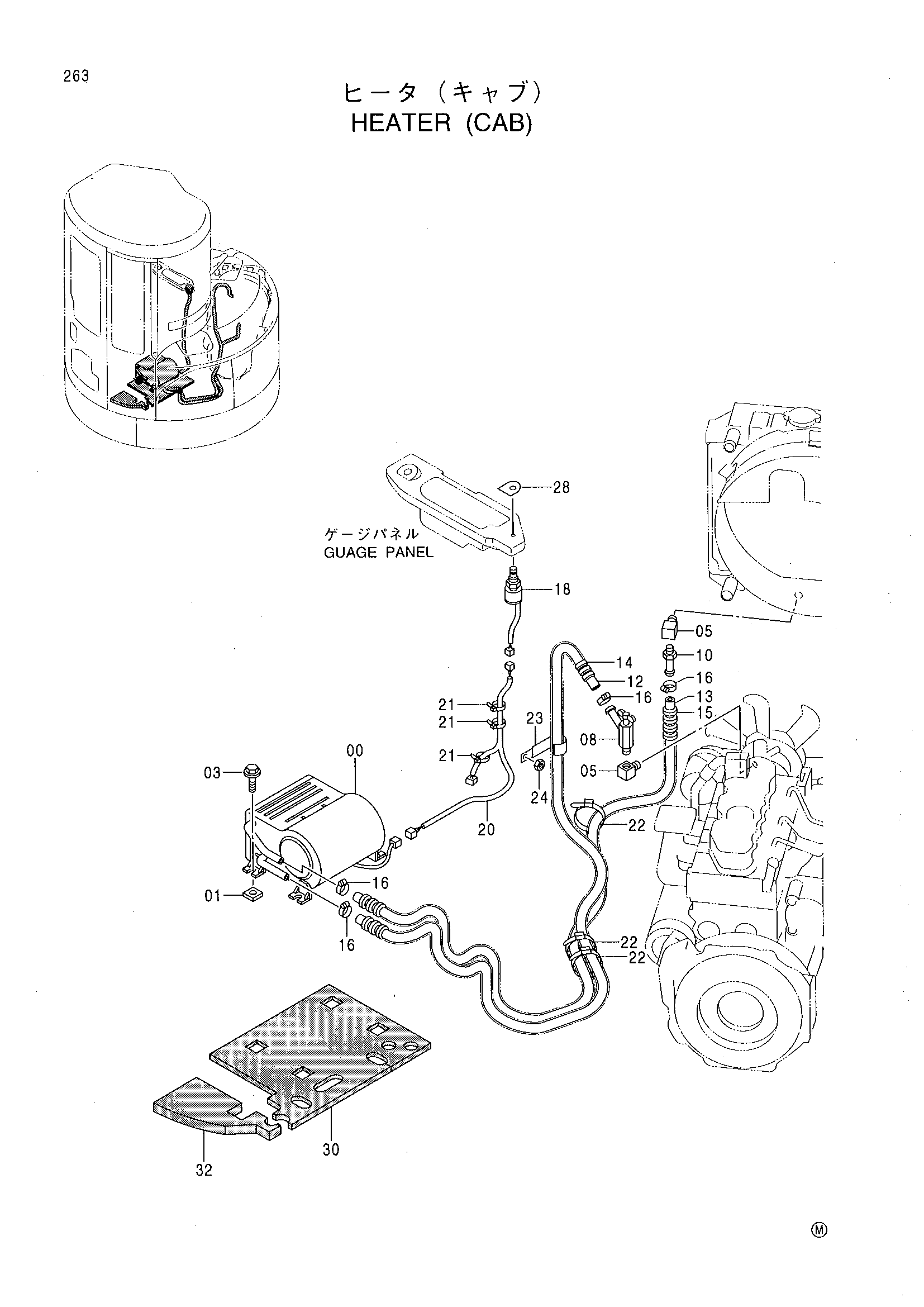

Заводская схема «Отопитель (кабина)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289620 | Отопитель | 1 |
| 01 | 4376823 | Проставка | 4 |
| 03 | J051035 | Болт с шайбой | 4 |
| 05 | 4380159 | Угловой штуцер | 2 |
| 08 | 4508050 | Кран | 1 |
| 10 | 4294662 | Адаптер | 1 |
| 12 | 4377244 | Водяной шланг | 1 |
| 13 | 4378469 | Водяной шланг | 1 |
| 14 | 4377245 | Трубка корругатед | 1 |
| 15 | 4378470 | Трубка корругатед | 1 |
| 16 | 4514699 | Хомут шланга | 4 |
| 18 | 4294504 | Выключатель отопитель | 1 |
| 20 | 4378421 | Жгут проводов | 1 |
| 21 | 4055312 | Ленточный зажим | 3 |
| 22 | 4323613 | Ленточный зажим | 3 |
| 23 | 4378542 | Хомут | 1 |
| 24 | J231108 | Гайка | 1 |
| 28 | 4377066 | Информационная табличка | 1 |
| 30 | 3078537 | Резиновая прокладка | 1 |
| 32 | 4381906 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
