Кабина (1) — HITACHI EX33U

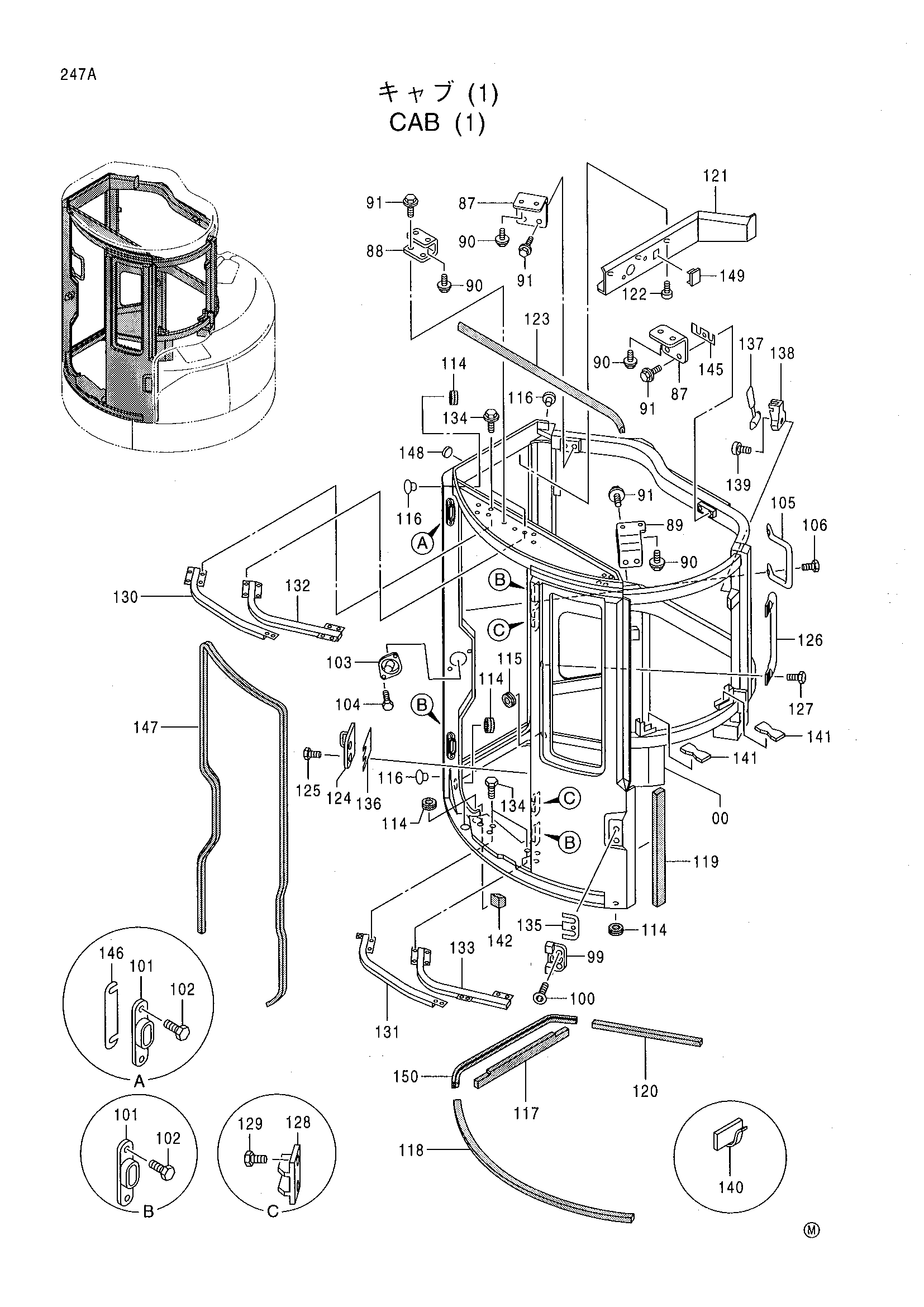

Заводская схема «Кабина (1)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4380937	Кабина корпус	1
87	4380960	Кронштейн	2
88	4380961	Кронштейн	1
89	4380962	Кронштейн	1
90	4349553	Болт	8
91	4349554	Болт	8
99	4380967	Ответная планка	1
100	4380968	Болт	2
101	4380969	Ответная планка	4
102	4380970	Болт	8
103	4380971	Ответная планка	1
104	4380970	Болт	2
105	4380972	Рукоятка	1
106	4380973	Болт	2
114	4347039	Резиновая втулка	5
115	4380977	Резиновая втулка	1
116	4380978	Пробка	5
117	4380985	Резиновая прокладка	1
118	4380986	Резиновая прокладка	2
119	4380987	Резиновая прокладка	1
120	4380988	Резиновая прокладка	1
121	4380979	Крышка	1
122	4380957	Винт	4
123	4380980	Трим	1
124	4380981	Ответная планка	1
125	4349553	Болт	2
126	4380982	Рукоятка	1
127	4349554	Болт	2
128	4383611	Кронштейн	2
129	4380970	Болт	4
130	4383612	Направляющая	1
131	4383613	Направляющая	1
132	4383614	Направляющая	1
133	4383615	Направляющая	1
134	4380952	Болт	27
135	4383616	Регулировочная шайба	1
136	4383617	Регулировочная шайба	1
137	4362700	Молоток	1
138	2038764	Кронштейн	1
139	4296801	Винт	1
140	4385900	Зажим	5
141	4383619	Резиновая прокладка	2
142	4383620	Резиновая прокладка	1
145	4383622	Регулировочная шайба	1
146	4383624	Регулировочная шайба	1
147	4380948	Уплотнитель	1
148	4385898	Уплотнение	1
149	4385899	Колпачок	1
150	4385904	Трим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
