Сиденье стойка (ротатинг тип) <кабина> — HITACHI EX33U

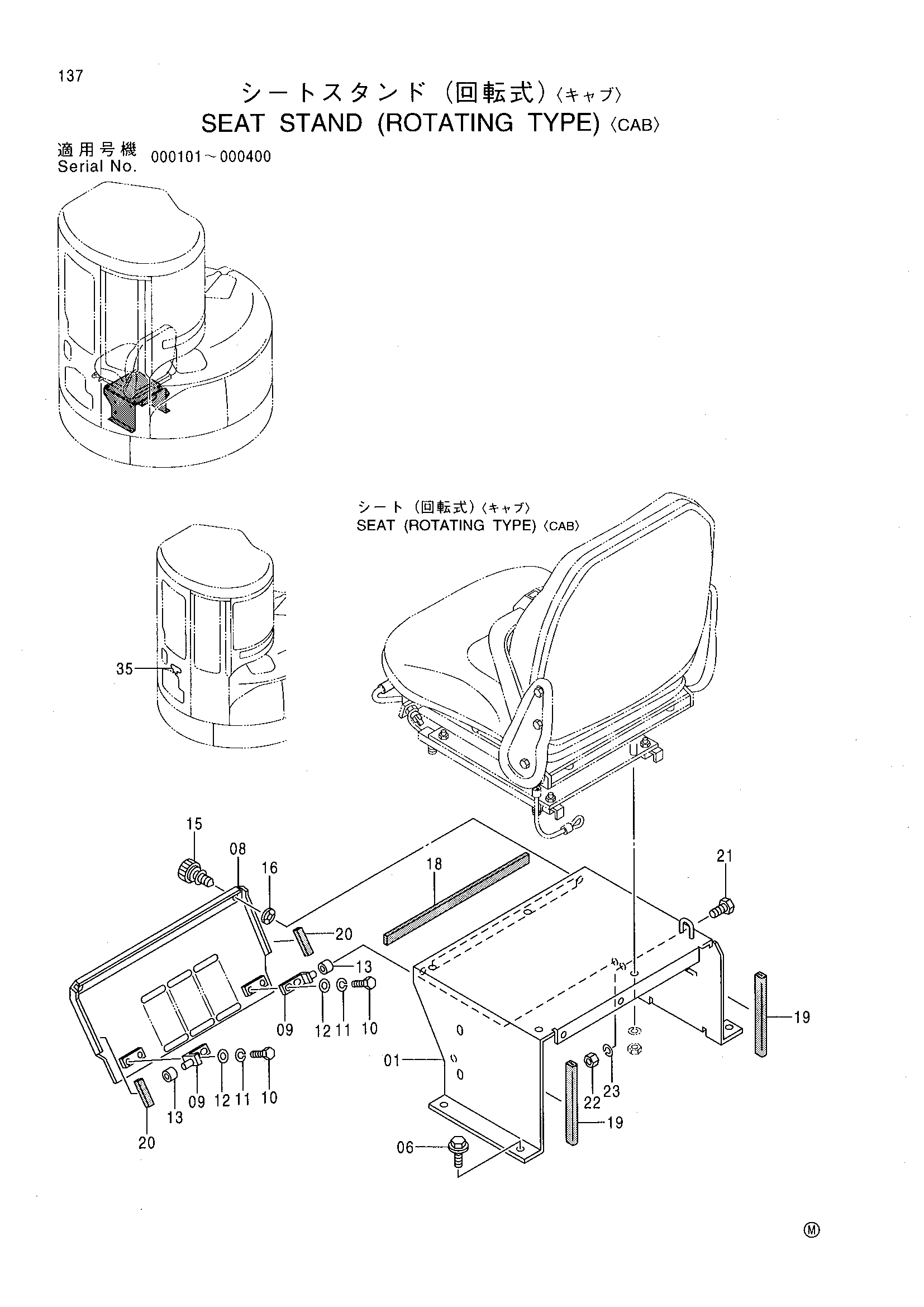

Заводская схема «Сиденье стойка (ротатинг тип) <кабина>» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7033017 | Кронштейн | 1 |
| 06 | J051025 | Болт с шайбой | 3 |
| 08 | 7032943 | Крышка | 1 |
| 09 | 9747448 | Кронштейн | 2 |
| 10 | J960612 | Болт | 4 |
| 11 | J252106 | Пружинная шайба | 4 |
| 12 | J253106 | Плоская шайба | 4 |
| 13 | 4364950 | Втулка | 2 |
| 15 | 4372751 | Винт | 2 |
| 16 | 4379622 | Гайка | 2 |
| 18 | 4377302 | Резиновая прокладка | 1 |
| 19 | 4367966 | Амортизатор | 2 |
| 20 | 4382094 | Резиновая прокладка | 2 |
| 21 | J960616 | Болт | 1 |
| 22 | J231106 | Гайка | 1 |
| 23 | J252106 | Пружинная шайба | 1 |
| 35 | 3079302 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
