Управление педаль (стрела поворот) — HITACHI EX33U

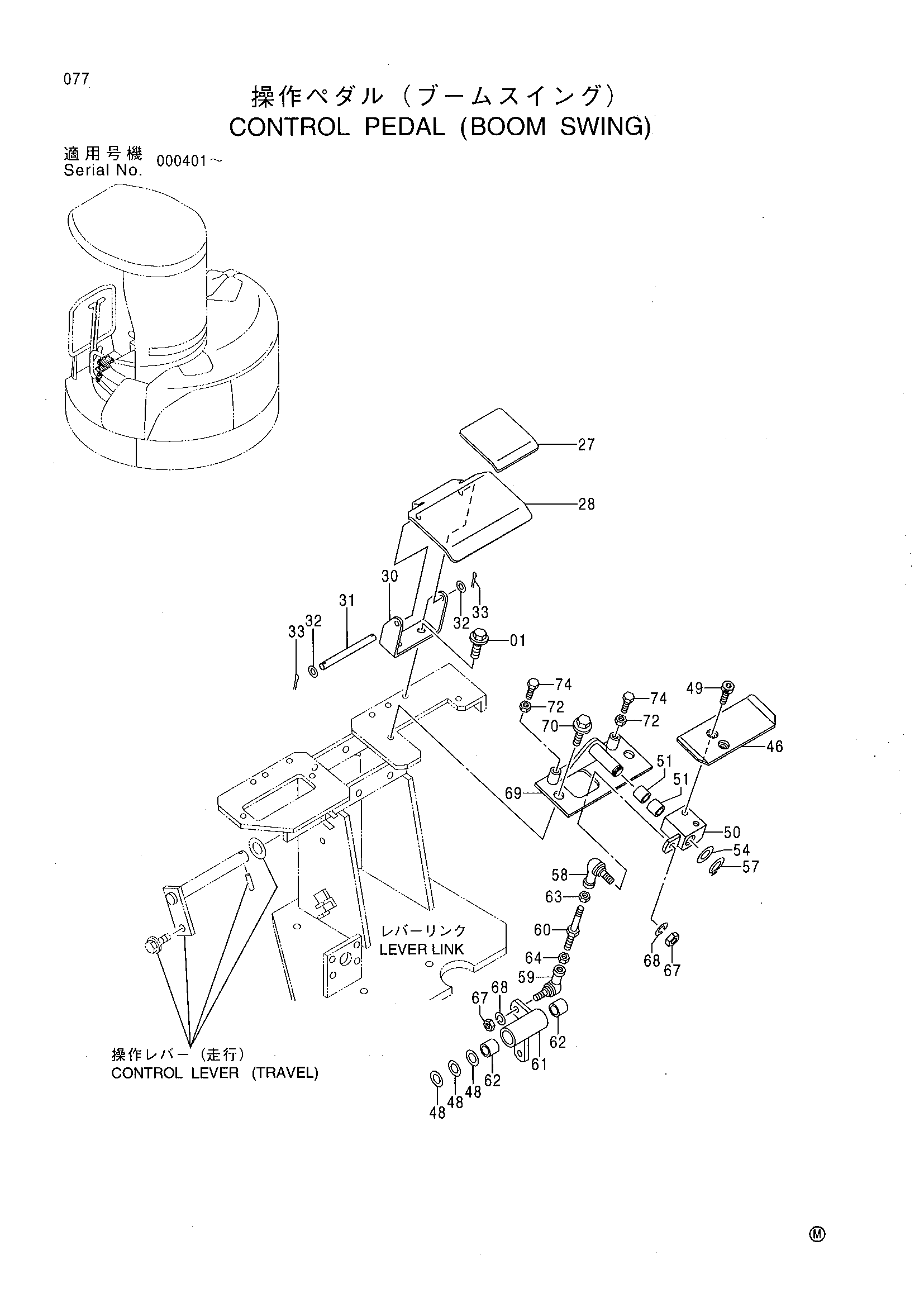

Заводская схема «Управление педаль (стрела поворот)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090825 | Болт с шайбой | 2 |
| 27 | 4345731 | Лента | 1 |
| 28 | 9749324 | Крышка | 1 |
| 30 | 4365416 | Кронштейн | 1 |
| 31 | 4365417 | Палец | 1 |
| 32 | A590106 | Плоская шайба | 2 |
| 33 | A761610 | Шплинт | 2 |
| 46 | 9749845 | Педаль | 1 |
| 48 | 4294498 | Регулировочная шайба 0.5 | 3 |
| 49 | J770816 | Болт с внутренним шестигранником | 2 |
| 50 | 8062237 | Кронштейн | 1 |
| 51 | 4280301 | Втулка | 2 |
| 54 | J253114 | Плоская шайба | 1 |
| 57 | 991338 | Стопорное кольцо | 1 |
| 58 | 4287792 | Шарнир | 1 |
| 59 | 4287793 | Соединение шарик(левый) | 1 |
| 60 | 9749319 | Шток | 1 |
| 61 | 9749323 | Тяга | 1 |
| 62 | 4280298 | Втулка | 2 |
| 63 | J231108 | Гайка | 1 |
| 64 | M580008 | Гайка (левый) | 1 |
| 67 | J231108 | Гайка | 2 |
| 68 | J252108 | Пружинная шайба | 2 |
| 69 | 9749325 | Кронштейн | 1 |
| 70 | J051025 | Болт с шайбой | 2 |
| 72 | J231108 | Гайка | 2 |
| 74 | J960825 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
