Поворотная колонна — HITACHI EX33U

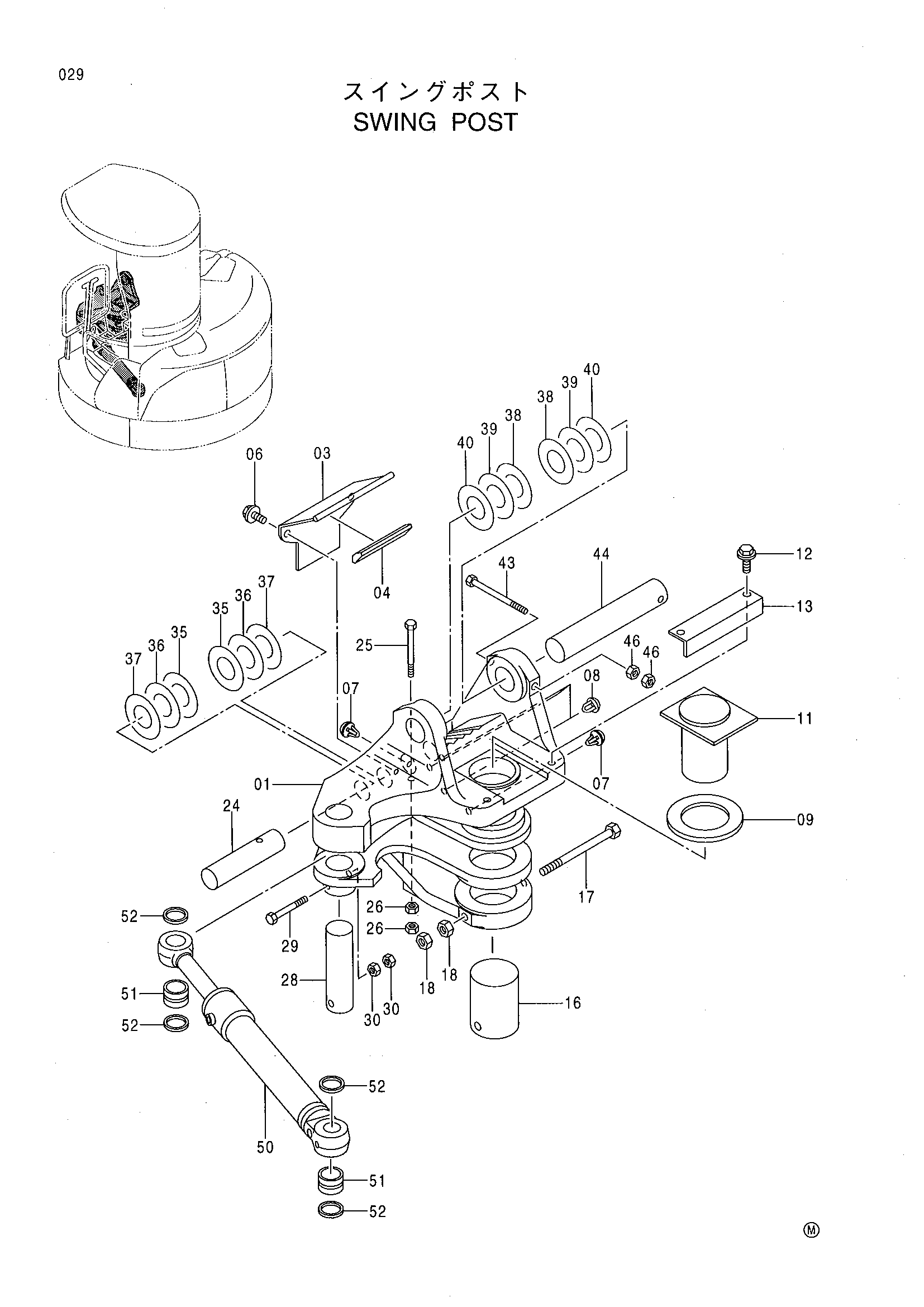

Заводская схема «Поворотная колонна» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0002750 | Свингпост | 1 |
| 03 | 9742436 | Хомут шланга | 1 |
| 04 | 4286202 | Резиновая втулка | 1 |
| 06 | J051025 | Болт с шайбой | 2 |
| 07 | 4288579 | Пробка | 2 |
| 08 | 4361804 | Пробка | 3 |
| 09 | 4332769 | Упорная пластина | 1 |
| 11 | 9742438 | Палец | 1 |
| 12 | J051225 | Болт с шайбой | 2 |
| 13 | 4331990 | Пластина | 1 |
| 16 | 4331888 | Палец | 1 |
| 17 | J971413 | Болт | 1 |
| 18 | J231214 | Гайка | 2 |
| 24 | 4331964 | Палец | 1 |
| 25 | J971001 | Болт | 1 |
| 26 | J231210 | Гайка | 2 |
| 28 | 4380870 | Палец | 1 |
| 29 | J971085 | Болт | 1 |
| 30 | J231210 | Гайка | 2 |
| 35 | 4352136 | Регулировочная шайба 0.5 | 2 |
| 36 | 4354259 | Регулировочная шайба 0.8 | 2 |
| 37 | 4354260 | Регулировочная шайба 1.0 | 2 |
| 38 | 4354256 | Регулировочная шайба 0.5 | 2 |
| 39 | 4354257 | Регулировочная шайба 0.8 | 2 |
| 40 | 4354258 | Регулировочная шайба 1.0 | 2 |
| 43 | 3077155 | Болт | 1 |
| 44 | 4367994 | Палец | 1 |
| 46 | J231212 | Гайка | 2 |
| 50 | 4380840 | Гидроцилиндр. поворот | 1 |
| 51 | 4332744 | Втулка | 2 |
| 52 | 4347251 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
