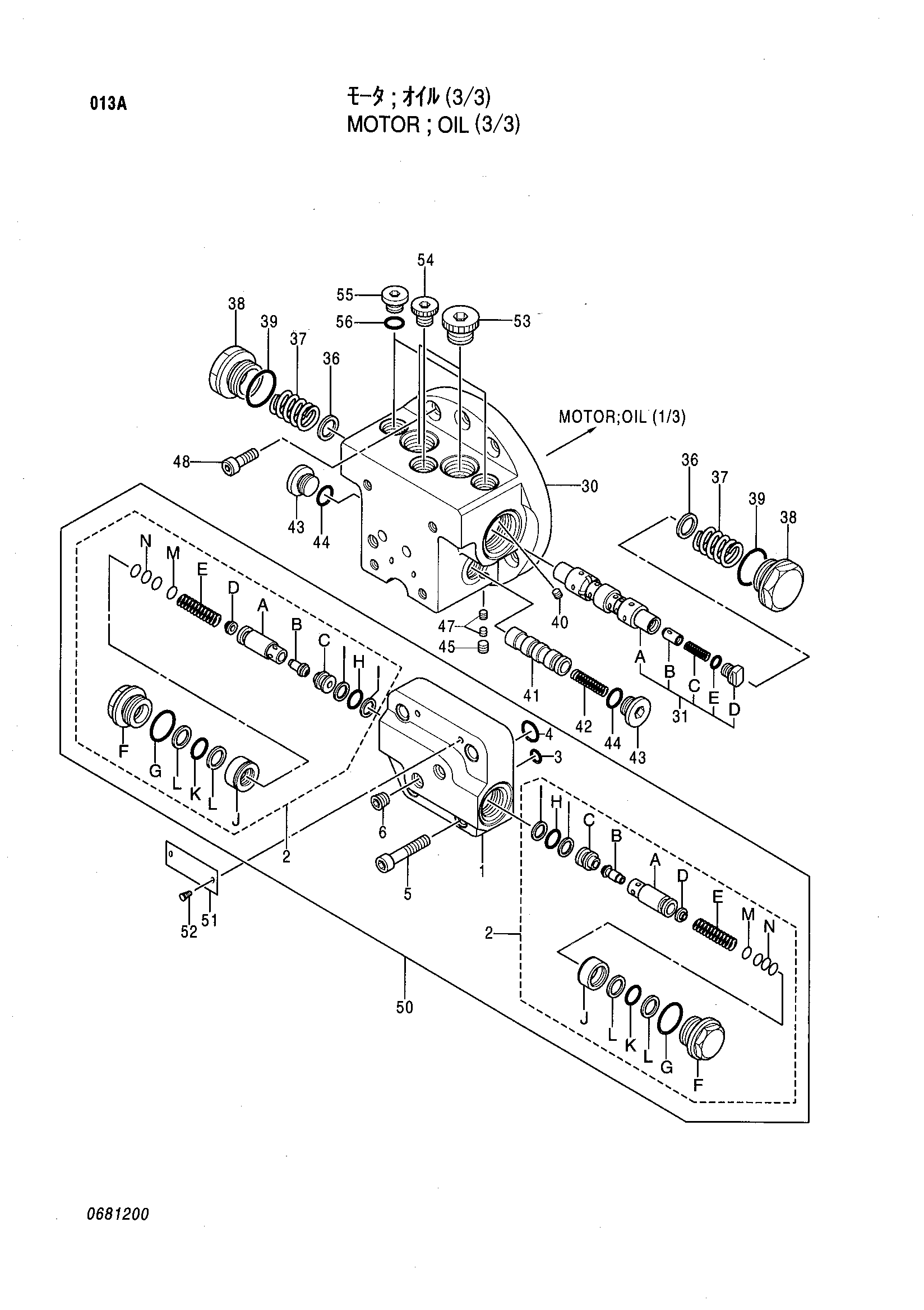

Гидромотор (3/3) — HITACHI EX33U

Заводская схема «Гидромотор (3/3)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4353276	Гидромотор	1
31A	0681201	Плунжер	1
31B	0398001	Обратный клапан	2
31C	0398002	Пружина	2
31D	0647901	Пробка	2
31E	4506320	Уплотнительное кольцо	2
36	0398004	Седло пружины	2
37	0398005	Пружина	2
38	0398006	Колпачок	2
39	4506429	Уплотнительное кольцо	2
40	0436601	Дроссель	2
42	0436602	Пружина	1
43	0311336	Пробка	2
44	4509180	Уплотнительное кольцо	2
45	0352225	Пробка	3
47	0436603	Дроссель	4
48	0167922	Болт с внутренним шестигранником	6
50	4345830	Предохранительный клапан	1
50-1	0436605	Корпус клапан	1
50-2	4345831	Предохранительный клапан в сборе	2
50-2G	4506424	Уплотнительное кольцо	1
50-2H	4506412	Уплотнительное кольцо	1
50-2I	4027963	Опорное кольцо	2
50-2J	0629901	Поршень	1
50-2K	4506415	Уплотнительное кольцо	1
50-2L	0398010	Опорное кольцо	2
50-2M	0398011	Регулировочная шайба	1
50-2N	0472501	Регулировочная шайба	3
50-3	4506407	Уплотнительное кольцо	3
50-4	4506416	Уплотнительное кольцо	2
50-5	0310310	Болт с внутренним шестигранником	4
50-6	94-2011	Пробка	2
55	0436608	Пробка	2
56	957366	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
