Гидрораспределитель (2/3) — HITACHI EX33U

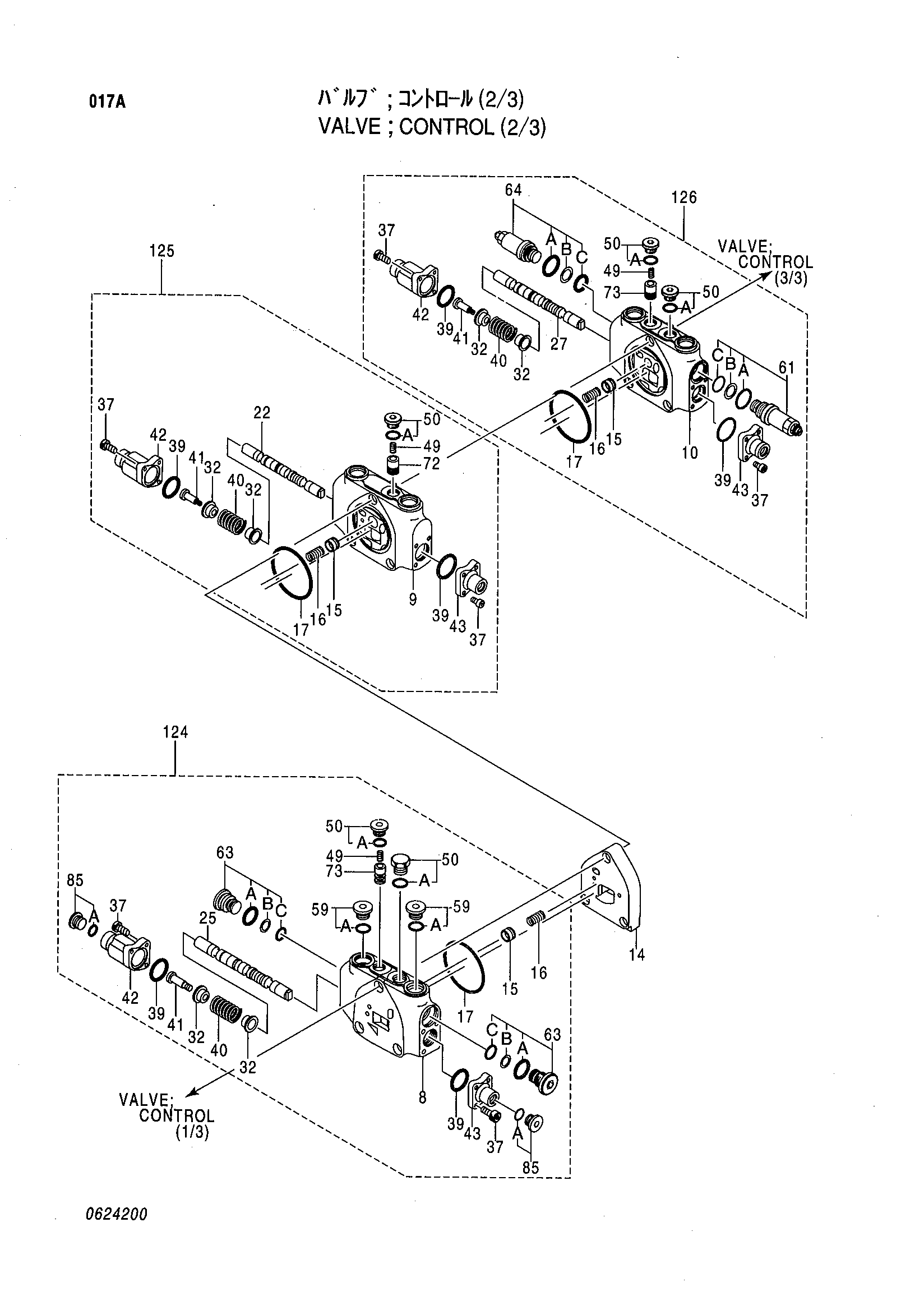

Заводская схема «Гидрораспределитель (2/3)» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4387425 | Гидрораспределитель | 1 | |
| 14 | 0624201 | Пластина | 1 |
| 15 | 0433501 | Обратный клапан | 3 |
| 16 | 0433502 | Пружина | 3 |
| 17 | 0433401 | Уплотнительное кольцо | 3 |
| 32 | 0433407 | Седло пружины | 6 |
| 37 | 0432911 | Болт с внутренним шестигранником | 18 |
| 39 | 0433411 | Уплотнительное кольцо | 6 |
| 40 | 0476305 | Пружина | 3 |
| 41 | 0433413 | Болт | 3 |
| 42 | 0433414 | Колпачок | 3 |
| 43 | 0433415 | Колпачок | 3 |
| 49 | 0433417 | Пружина | 3 |
| 50 | 0664404 | Пробка | 5 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 0637401 | Пробка | 2 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4387394 | Клапан | 1 |
| 61A | 4509181 | Уплотнительное кольцо | 1 |
| 61B | 0433513 | Опорное кольцо | 1 |
| 61C | 0637402 | Уплотнительное кольцо | 1 |
| 63 | 0433512 | Пробка | 2 |
| 63A | 4509181 | Уплотнительное кольцо | 1 |
| 63B | 0433513 | Опорное кольцо | 1 |
| 63C | 0637402 | Уплотнительное кольцо | 1 |
| 64 | 4384555 | Клапан | 1 |
| 64A | 4509181 | Уплотнительное кольцо | 1 |
| 64B | 0624202 | Опорное кольцо | 1 |
| 64C | 0637402 | Уплотнительное кольцо | 1 |
| 72 | 0681403 | Обратный клапан | 1 |
| 73 | 0681602 | Обратный клапан | 2 |
| 85 | 0432918 | Пробка | 2 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
| 124 | 0624203 | Корпус в сборе | 1 |
| 125 | 4388777 | Корпус в сборе | 1 |
| 126 | 0624204 | Корпус в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
