Навес — HITACHI EX33U

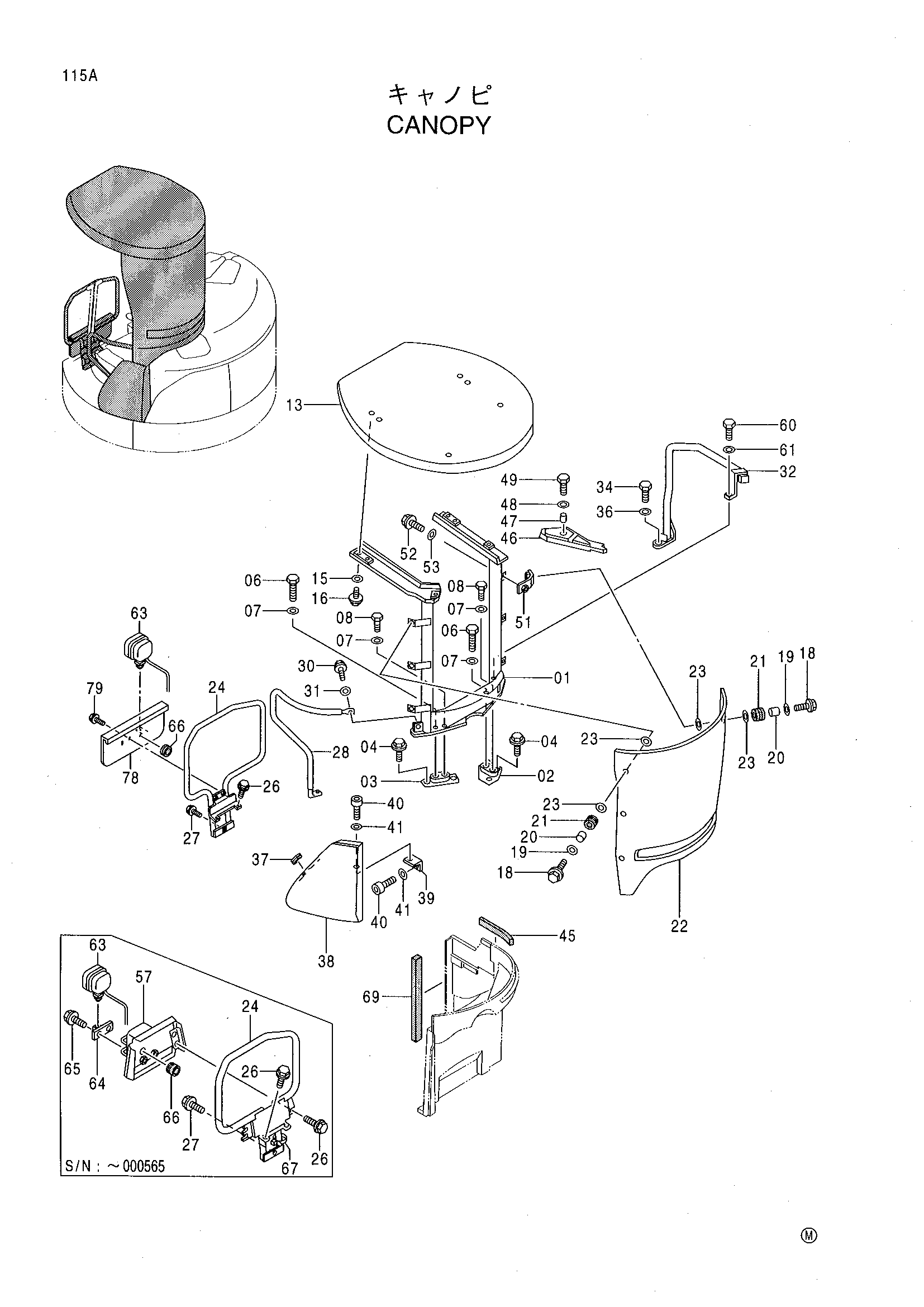

Заводская схема «Навес» для HITACHI EX33U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6015257 | Поле | 1 |
| 02 | 9747843 замена: 4395331 | Кронштейн | 1 |
| 02 | 4395331 | Кронштейн | 1 |
| 03 | 9747845 замена: 4395330 | Кронштейн | 1 |
| 03 | 4395330 | Кронштейн | 1 |
| 04 | J051240 | Болт с шайбой | 5 |
| 06 | J971400 | Болт | 2 |
| 07 | J254014 | Шайба | 4 |
| 08 | J971450 | Болт | 2 |
| 13 | 4381682 | Рооф | 1 |
| 15 | J254008 | Шайба | 6 |
| 16 | J080835 | Болт с шайбой | 6 |
| 18 | J090825 | Болт с шайбой | 6 |
| 19 | 4346037 | Шайба | 6 |
| 20 | 4338217 | Проставка | 6 |
| 21 | 4341709 | Резиновая прокладка | 6 |
| 22 | 4373415 | Крышка | 1 |
| 23 | 4389072 | Уплотнение | 12 |
| 24 | 7032769 | Стойка | 1 |
| 24 | 7034037 | Стойка | 1 |
| 26 | J090825 | Болт с шайбой | 6 |
| 26 | J090825 | Болт с шайбой | 2 |
| 27 | J051025 замена: J041025 | Болт с шайбой | 1 |
| 27 | J041025 | Болт с шайбой | 1 |
| 27 | J041035 | Болт с шайбой | 1 |
| 28 | 8069559 | Стойка | 1 |
| 30 | J041025 | Болт с шайбой | 1 |
| 31 | J254010 | Шайба | 1 |
| 32 | 7032412 | Стойка | 1 |
| 34 | J971440 | Болт | 1 |
| 36 | J254014 | Шайба | 1 |
| 37 | 4382721 | Амортизатор | 1 |
| 38 | 7031616 | Крышка | 1 |
| 39 | 9746958 | Кронштейн | 1 |
| 40 | J770816 | Болт с внутренним шестигранником | 2 |
| 41 | J253108 | Плоская шайба | 2 |
| 45 | 4387714 | Резиновое уплотнение | 1 |
| 46 | 2041069 | Коврик пола | 1 |
| 47 | 4365506 | Трубка | 1 |
| 48 | 4338215 | Шайба | 1 |
| 49 | J960830 | Болт | 1 |
| 51 | 9745405 | Пластина | 3 |
| 52 | J080820 | Болт с шайбой | 3 |
| 53 | J253108 | Плоская шайба | 3 |
| 57 | 7033328 | Крышка | 1 |
| 60 | J971220 | Болт | 1 |
| 61 | J254012 | Шайба | 1 |
| 63 | 4361457 | Фара | 1 |
| 64 | 3080111 | Кронштейн | 1 |
| 65 | J051020 | Болт с шайбой | 2 |
| 66 | 4133363 | Резиновая втулка | 1 |
| 67 | 4055312 | Ленточный зажим | 1 |
| 69 | 4387713 | Резиновое уплотнение | 1 |
| 72 | 4390767 | Амортизатор | 1 |
| 78 | 9749327 | Пластина | 1 |
| 79 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
