Гидролинии рабочего оборудования (2) — HITACHI EX33MU

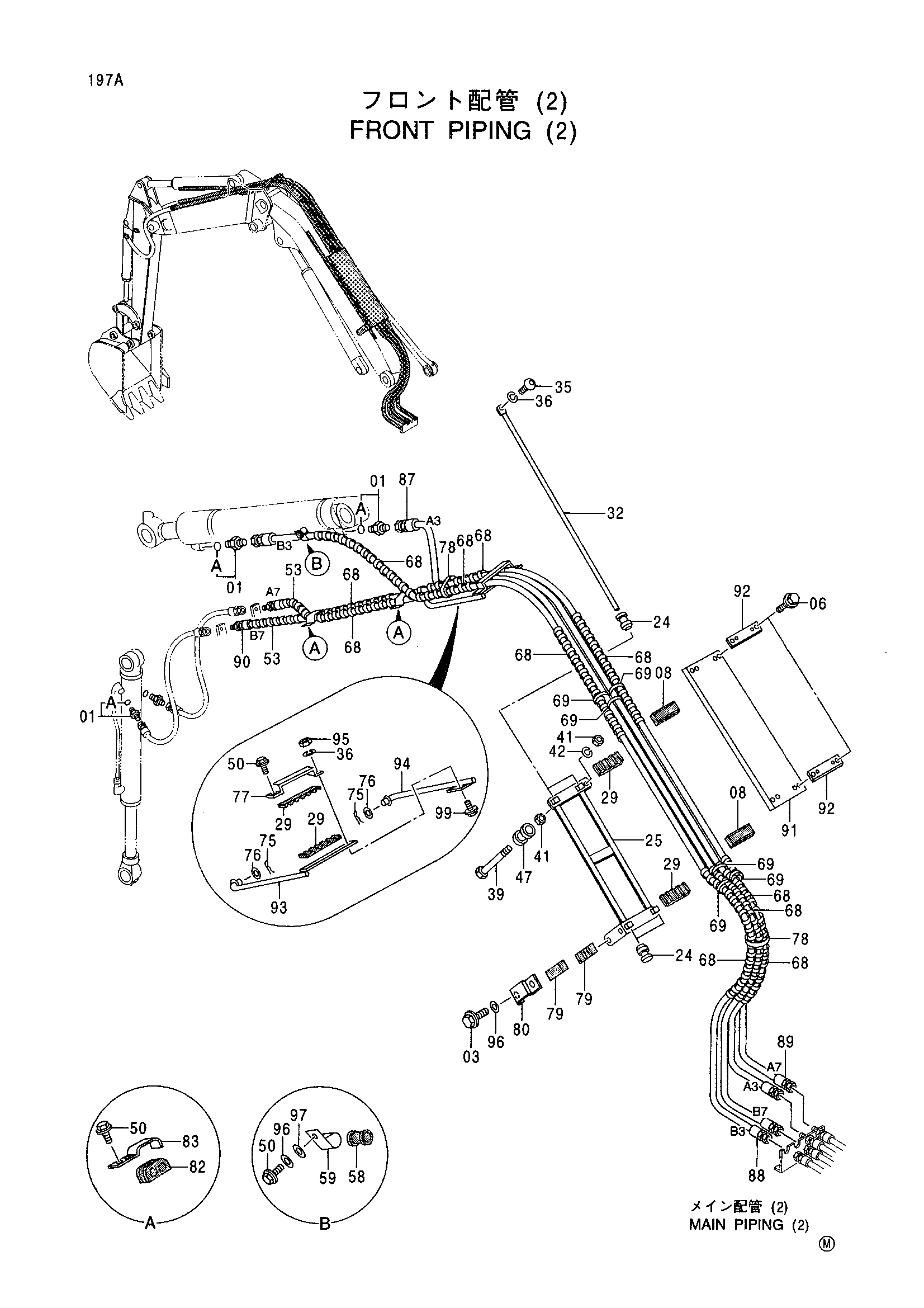

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | J080816 | Болт с шайбой | 2 |
| 06 | J080820 | Болт с шайбой | 4 |
| 08 | 4378825 | Резиновая прокладка | 2 |
| 24 | 4373888 | Втулка | 4 |
| 25 | 7032132 | Хомут шланга | 1 |
| 29 | 4365752 | Резиновая прокладка | 4 |
| 32 | 4370693 | Шток | 2 |
| 35 | 4373194 | Винт | 2 |
| 36 | J252108 | Пружинная шайба | 3 |
| 39 | J971408 | Болт | 1 |
| 41 | J231214 | Гайка | 2 |
| 42 | J252214 | Пружинная шайба | 1 |
| 47 | 4371427 | Втулка | 1 |
| 50 | J080814 | Болт с шайбой | 6 |
| 53 | 4376467 | Защитный кожух | 2 |
| 58 | 4374994 | Резиновая втулка | 1 |
| 59 | 4190277 | Зажим | 1 |
| 68 | 4323247 | Защитный кожух | 11 |
| 69 | 4055311 | Ленточный зажим | 6 |
| 75 | A764025 | Шплинт | 2 |
| 76 | J253114 | Плоская шайба | 2 |
| 77 | 4370110 | Хомут | 1 |
| 78 | 4055312 | Ленточный зажим | 2 |
| 79 | 4371550 | Резиновая прокладка | 2 |
| 80 | 4371875 | Хомут | 1 |
| 82 | 4323739 | Резиновая втулка | 2 |
| 83 | 4374998 | Хомут | 2 |
| 87 | 4373918 | Шланг (A3) | 1 |
| 88 | 4373919 | Шланг (B3) | 1 |
| 89 | 4373730 | Шланг (A7) | 1 |
| 90 | 4373742 | Шланг (B7) | 1 |
| 91 | 3077420 | Крышка | 1 |
| 92 | 4376251 | Хомут | 2 |
| 93 | 8067245 | Рычаг | 1 |
| 94 | 8067247 | Рычаг | 1 |
| 95 | J231108 | Гайка | 1 |
| 96 | J253108 | Плоская шайба | 3 |
| 97 | J253110 | Плоская шайба | 1 |
| 99 | J080830 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
