Поворотная колонна — HITACHI EX33MU

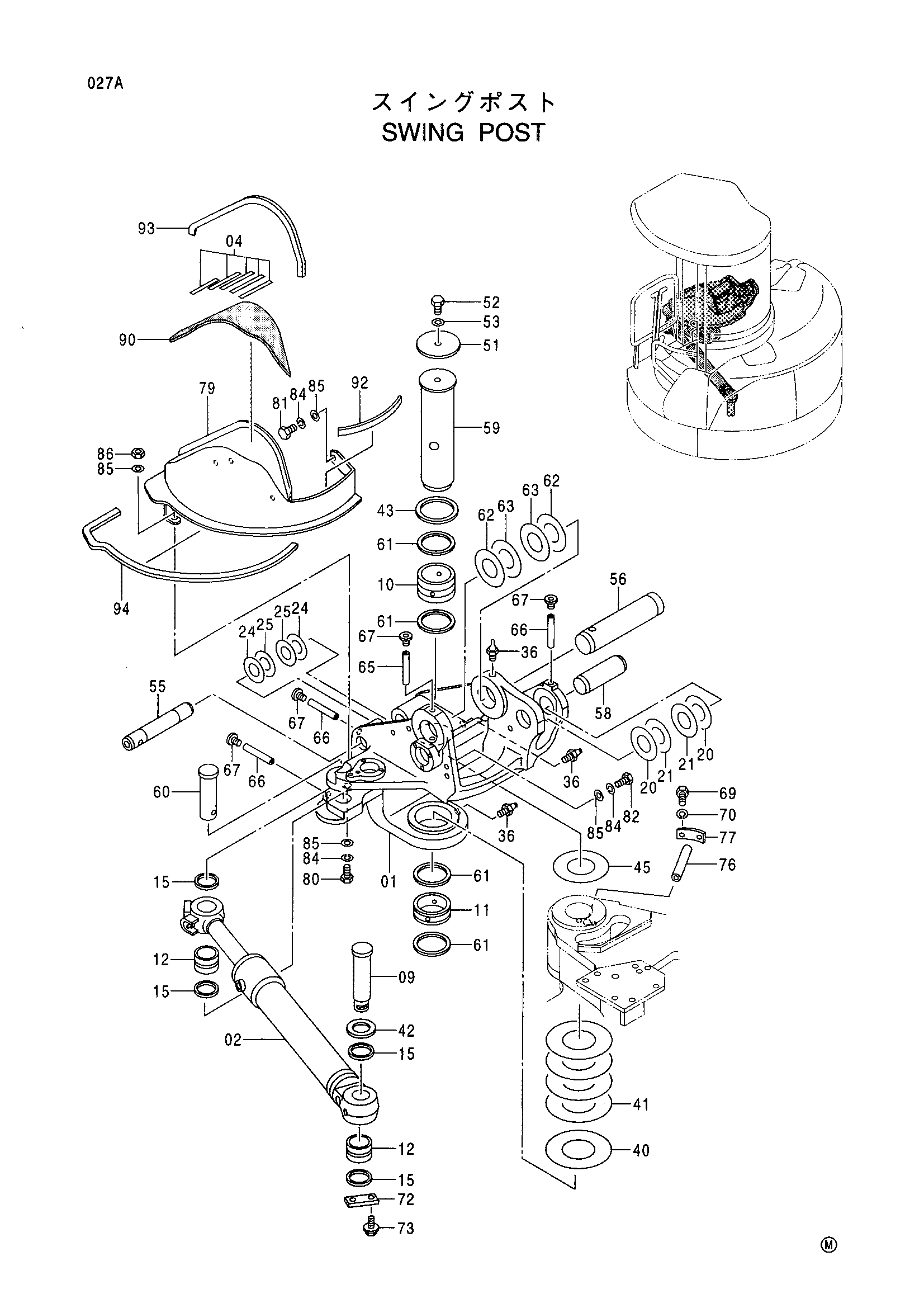

Заводская схема «Поворотная колонна» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1022281	Свингпост	1
02	4353283	Гидроцилиндр. поворот	1
04	2040796	Уплотнение лента	1
09	4359164	Палец	1
10	4349186	Втулка	1
11	4357249	Втулка	1
12	4332744	Втулка	2
15	4347251	Пылезащитное уплотнение	4
20	4353674	Регулировочная шайба	2
21	4353675	Регулировочная шайба	2
24	4367636	Регулировочная шайба	2
25	4367637	Регулировочная шайба	2
36	J75481	Пресс-маслёнка	3
40	4353684	Регулировочная шайба	1
41	4353685	Регулировочная шайба	4
42	4359165	Проставка	1
43	4357703	Проставка	1
45	4349880	Упорная пластина	1
51	3076381	Крышка	1
52	J971220	Болт	1
53	J253112	Плоская шайба	1
55	4371641	Палец	1
56	4365419	Палец	1
58	4365421	Палец	1
59	4365422	Палец	1
60	4365423	Палец	1
61	4067901	Пылезащитное уплотнение	4
62	4353678	Регулировочная шайба	2
63	4353679	Регулировочная шайба	2
65	4365353	Палец	1
66	4365354	Палец	3
67	4372835	Пробка	4
69	J960612	Болт	2
70	J252106	Пружинная шайба	2
72	4344313	Пластина	1
73	J041230	Болт с шайбой	2
76	4372964	Палец	1
77	4372972	Пластина	1
79	7031402	Крышка	1
80	J960845	Болт	1
81	J960820	Болт	1
82	J960835	Болт	3
84	J252108	Пружинная шайба	5
85	J253108	Плоская шайба	6
86	J231108	Гайка	1
90	4366982	Сиденье резиновый	1
92	4367033	Амортизатор	1
93	4367034	Амортизатор	1
94	4367035	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
