Гидроцилиндр стрелы — HITACHI EX33MU

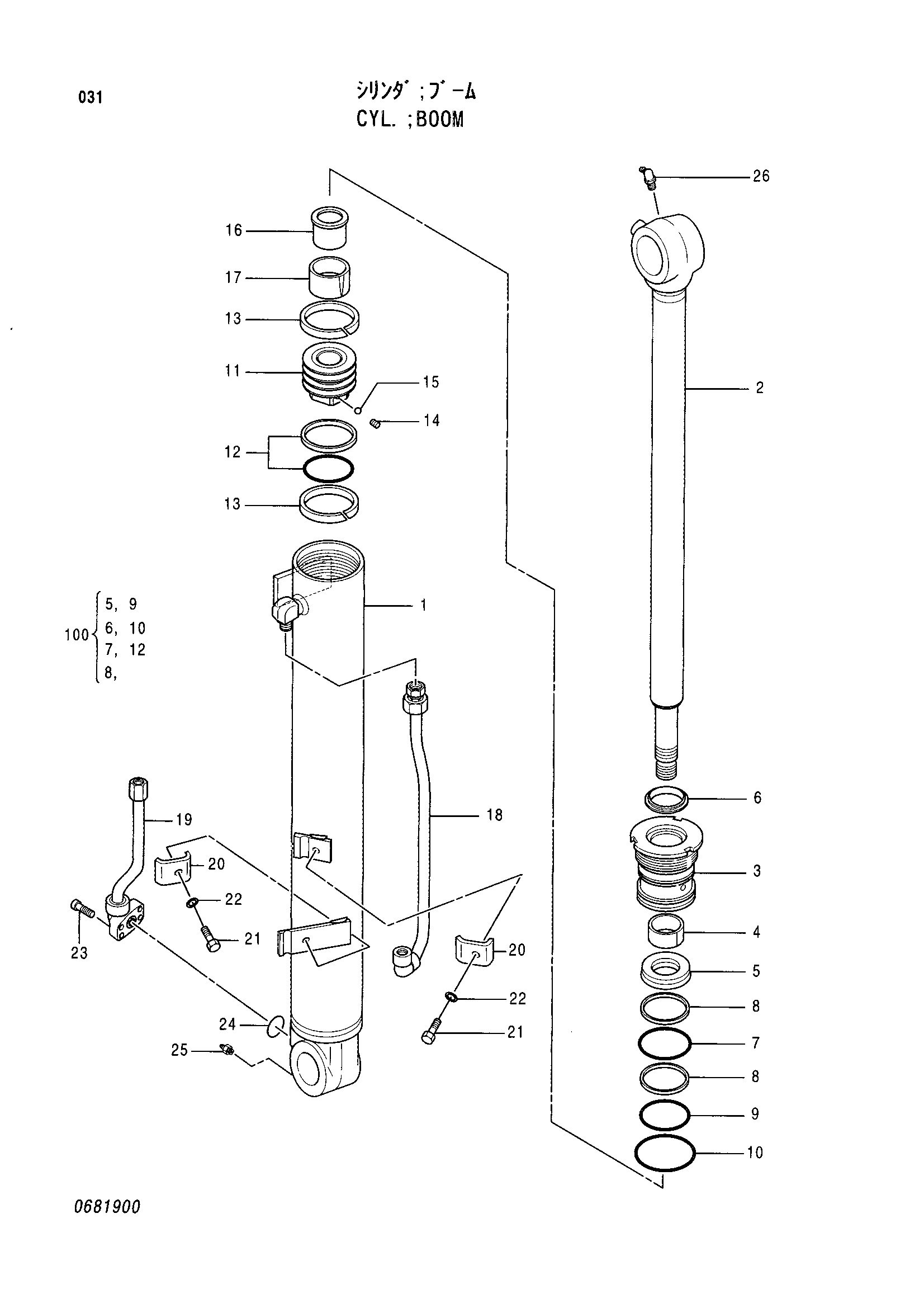

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4365074 | Гидроцилиндр стрелы | 1 | |
| 1 | 4376946 | Труба гидроцилиндра | 1 |
| 2 | 4376945 | Шток поршня | 1 |
| 3 | 0681901 | Головка гидроцилиндра | 1 |
| 4 | 0681902 | Втулка | 1 |
| 5 | 4135545 | U-образная манжета | 1 |
| 6 | 0487103 | Грязесъёмное кольцо | 1 |
| 7 | A811080 | Уплотнительное кольцо | 1 |
| 8 | 0653302 | Опорное кольцо | 2 |
| 9 | A811075 | Уплотнительное кольцо | 1 |
| 10 | A810085 | Уплотнительное кольцо | 1 |
| 11 | 0681903 | Поршень | 1 |
| 12 | 0453510 | Кольцо уплотнение в сборе | 1 |
| 13 | 0474803 | Направляющее кольцо | 2 |
| 14 | 0326308 | Установочный винт | 1 |
| 15 | 0370110 | Стальной шарик | 1 |
| 16 | 0681904 | Проставка | 1 |
| 17 | 0681905 | Амортизирующий подшипник | 1 |
| 18 | 0681906 | Трубка | 1 |
| 19 | 0681907 | Трубка | 1 |
| 20 | 0652405 | Держатель | 2 |
| 21 | 0408815 | Болт | 2 |
| 22 | 0325913 | Шайба | 2 |
| 23 | M340825 | Болт с внутренним шестигранником | 4 |
| 24 | 4509181 | Уплотнительное кольцо | 1 |
| 25 | J75481 | Пресс-маслёнка | 1 |
| 26 | 0271312 | Пресс-маслёнка | 1 |
| 100 | 4376947 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
