Основные гидролинии (3) — HITACHI EX33MU

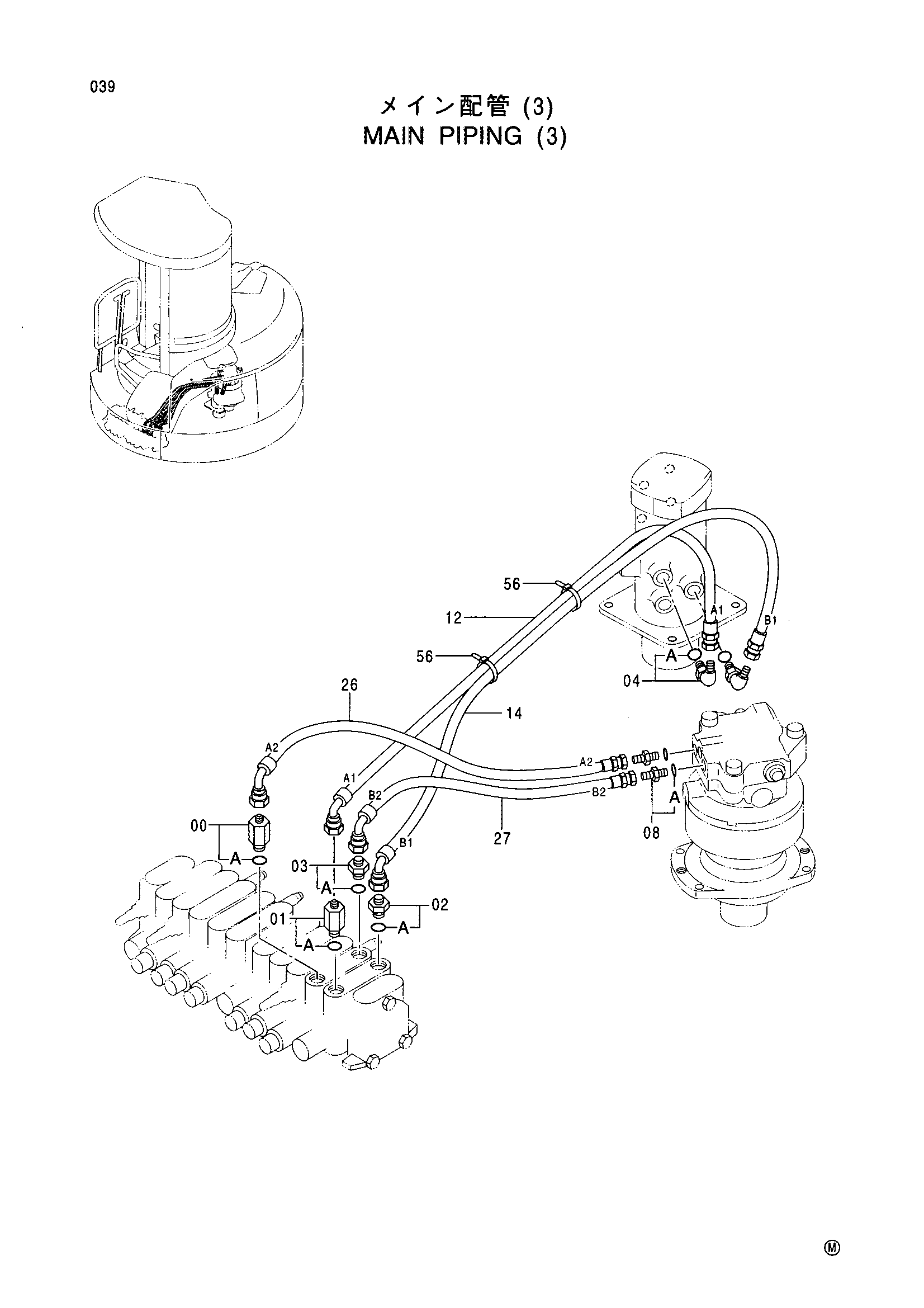

Заводская схема «Основные гидролинии (3)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276967 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4331841 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4327296 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200469 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4277653 | Угловой штуцер | 2 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4375500 | Шланг (A1) | 1 |
| 14 | 4375501 | Шланг (B1) | 1 |
| 26 | 4375505 | Шланг (A2) | 1 |
| 27 | 4375506 | Шланг (B2) | 1 |
| 56 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
