Рычаг тяга — HITACHI EX33MU

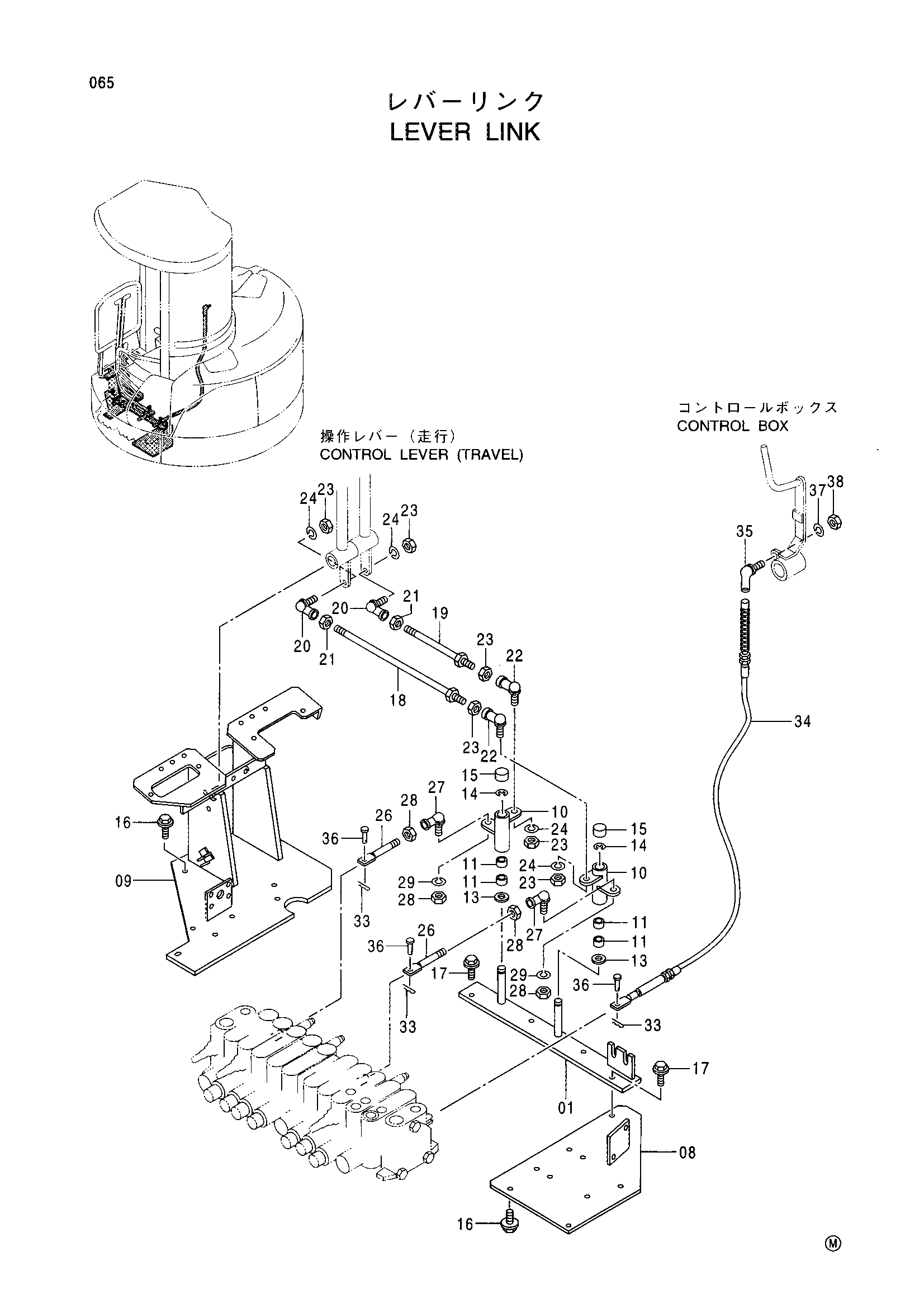

Заводская схема «Рычаг тяга» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063413 | Кронштейн | 1 |
| 01 | 8068680 | Кронштейн | 1 |
| 08 | 8064283 | Кронштейн | 1 |
| 09 | 6015693 | Кронштейн | 1 |
| 09 | 6017107 | Кронштейн | 1 |
| 10 | 9745017 | Тяга | 2 |
| 11 | 4280298 | Втулка | 4 |
| 13 | 4308293 | Втулка | 2 |
| 14 | 991340 | Стопорное кольцо | 2 |
| 15 | 4308294 | Колпачок | 2 |
| 16 | J041240 | Болт с шайбой | 7 |
| 17 | J041030 | Болт с шайбой | 2 |
| 18 | 9745015 | Шток | 1 |
| 18 | 9748100 | Шток | 1 |
| 19 | 9745016 | Шток | 1 |
| 20 | 4287793 | Соединение шарик(левый) | 2 |
| 21 | M580008 | Гайка (левый) | 2 |
| 22 | 4287792 | Шарнир | 2 |
| 23 | J231108 | Гайка | 6 |
| 24 | J252108 | Пружинная шайба | 4 |
| 26 | 4354837 | Шток | 2 |
| 27 | 4287792 | Шарнир | 2 |
| 28 | J231108 | Гайка | 4 |
| 29 | J252108 | Пружинная шайба | 2 |
| 33 | 4365839 | Стопорный палец | 3 |
| 34 | 4357456 | Трос управления | 1 |
| 35 | 4287791 | Шарнир | 1 |
| 36 | 4279607 | Палец | 3 |
| 37 | J252106 | Пружинная шайба | 1 |
| 38 | J231106 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
