Гусеничная рама — HITACHI EX33MU

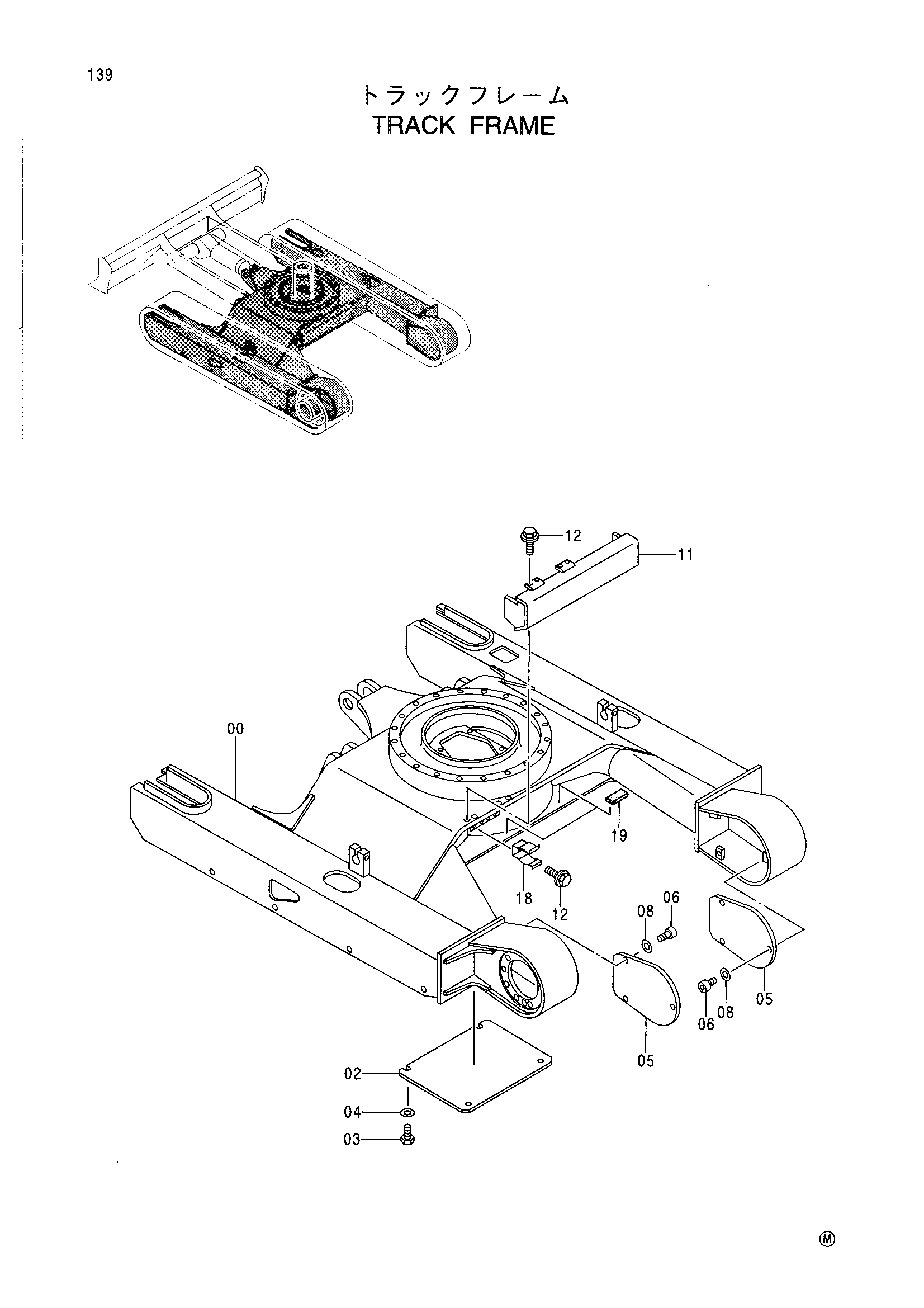

Заводская схема «Гусеничная рама» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004717 | Гусеничная рама | 1 |
| 02 | 3056681 | Крышка | 1 |
| 03 | J971020 | Болт | 4 |
| 04 | J254010 | Шайба | 4 |
| 05 | 3073559 | Крышка | 2 |
| 06 | J771025 | Болт с внутренним шестигранником | 6 |
| 08 | J254010 | Шайба | 6 |
| 11 | 7031612 | Крышка | 1 |
| 11 | 7032027 замена: 7031612 | Крышка | 1 |
| 12 | J090816 | Болт с шайбой | 8 |
| 12 | J090825 замена: J090816 | Болт с шайбой | 8 |
| 18 | 4307285 | Зажим | 2 |
| 19 | 4374969 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
