Навесное оборудование педаль — HITACHI EX33MU

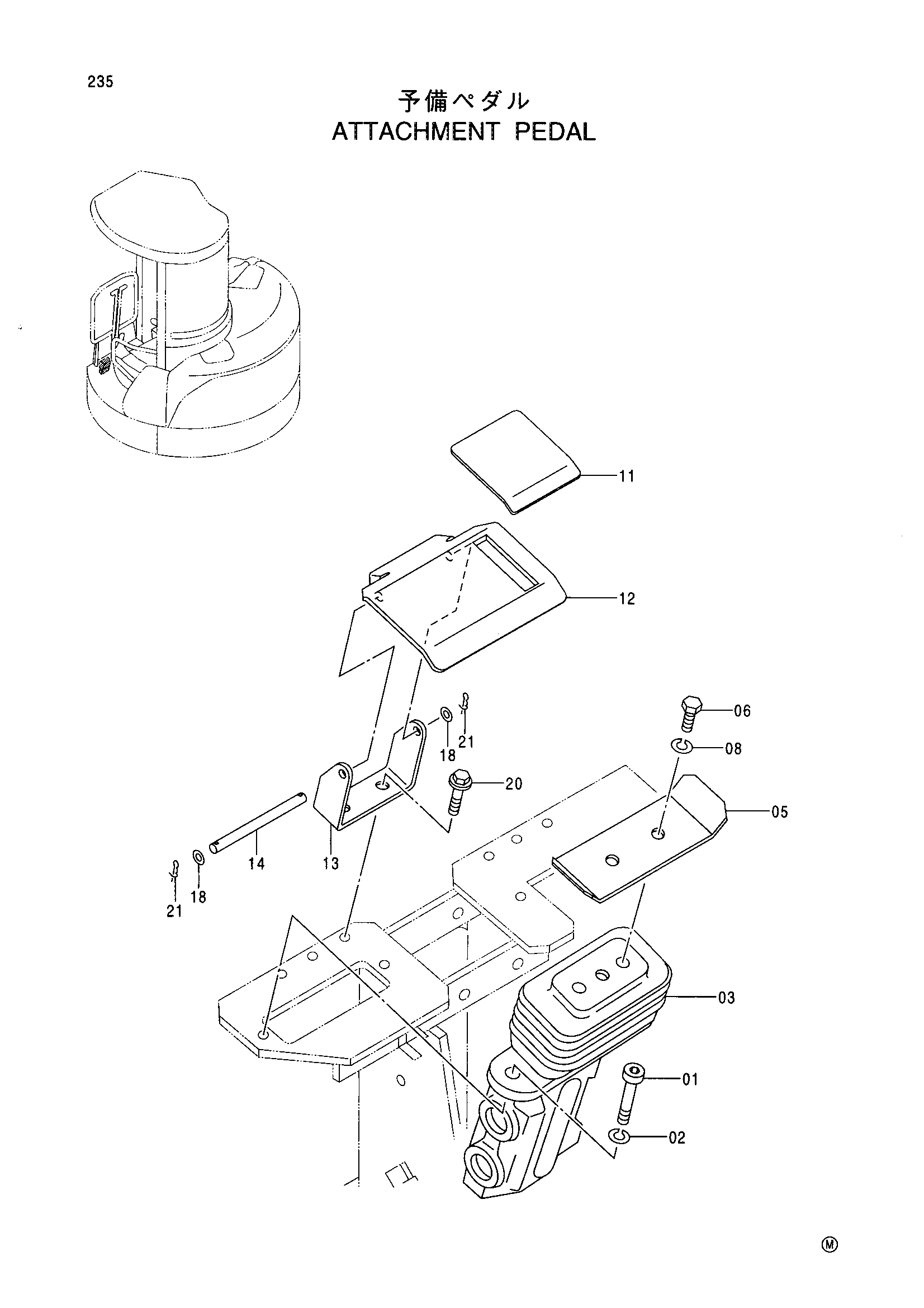

Заводская схема «Навесное оборудование педаль» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J771030 | Болт с внутренним шестигранником | 2 |
| 02 | J252210 | Пружинная шайба | 2 |
| 03 | 4357586 | Пилотный клапан | 1 |
| 05 | 4377070 | Педаль | 1 |
| 06 | J971020 | Болт | 2 |
| 08 | J252210 | Пружинная шайба | 2 |
| 11 | 4345731 | Лента | 1 |
| 12 | 9747429 | Крышка | 1 |
| 13 | 4365416 | Кронштейн | 1 |
| 14 | 4365417 | Палец | 1 |
| 18 | A590106 | Плоская шайба | 2 |
| 20 | J090825 | Болт с шайбой | 2 |
| 21 | 4365839 | Стопорный палец | 2 |
| 21 | A761610 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
