Навес — HITACHI EX33MU

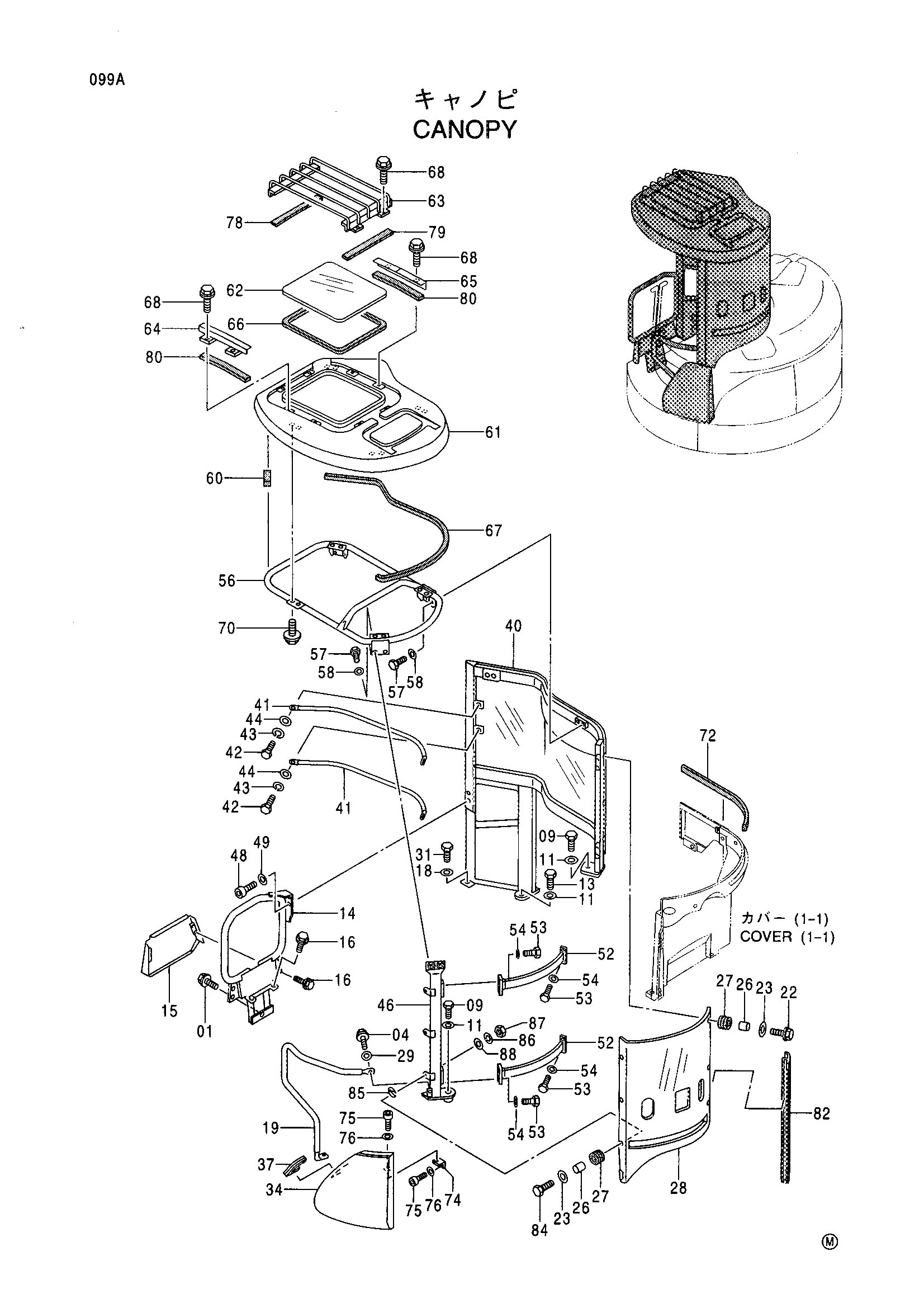

Заводская схема «Навес» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J051025 | Болт с шайбой | 1 |
| 04 | J041025 | Болт с шайбой | 1 |
| 09 | J971475 | Болт | 2 |
| 11 | J254014 | Шайба | 3 |
| 13 | J971440 | Болт | 1 |
| 14 | 7029753 | Стойка | 1 |
| 15 | 7031345 | Крышка | 1 |
| 16 | J090825 | Болт с шайбой | 6 |
| 18 | J254010 | Шайба | 1 |
| 19 | 8065504 | Стойка | 1 |
| 22 | J090825 | Болт с шайбой | 3 |
| 23 | 4346037 | Шайба | 6 |
| 26 | 4338217 | Проставка | 6 |
| 27 | 4341709 | Резиновая прокладка | 6 |
| 28 | 4372590 | Крышка | 1 |
| 29 | J254010 | Шайба | 1 |
| 31 | J971050 | Болт | 1 |
| 34 | 7031616 | Крышка | 1 |
| 37 | 4382721 | Амортизатор | 1 |
| 40 | 4372576 | Панель | 1 |
| 40 | 4388800 | Панель | 1 |
| 41 | 4372579 | Защитный кожух | 2 |
| 42 | J960820 | Болт | 4 |
| 43 | J252108 | Пружинная шайба | 4 |
| 44 | J253108 | Плоская шайба | 4 |
| 46 | 4372580 замена: 4380701 | Поле | 1 |
| 46 | 4380701 | Поле | 1 |
| 48 | J771020 | Болт с внутренним шестигранником | 2 |
| 49 | J254010 | Шайба | 2 |
| 52 | 4372581 | Трубка | 2 |
| 53 | J971020 | Болт | 8 |
| 54 | J254010 | Шайба | 8 |
| 56 | 4372582 | Опора | 1 |
| 57 | J971020 | Болт | 6 |
| 58 | J254010 | Шайба | 6 |
| 60 | 4378655 | Резиновая прокладка | 1 |
| 61 | 4372583 | Рооф | 1 |
| 62 | 4372584 | Крышка | 1 |
| 63 | 4372585 | Защитный кожух | 1 |
| 64 | 4372586 | Пластина | 1 |
| 65 | 4372587 | Пластина | 1 |
| 66 | 4372588 | Резиновая прокладка | 1 |
| 67 | 4372589 | Резиновая прокладка | 1 |
| 68 | J090620 | Болт с шайбой | 8 |
| 70 | J090820 | Болт с шайбой | 8 |
| 72 | 4372591 | Резиновое уплотнение | 1 |
| 74 | 9746958 | Кронштейн | 1 |
| 75 | J770816 | Болт с внутренним шестигранником | 2 |
| 76 | J253108 | Плоская шайба | 2 |
| 78 | 4377421 | Резиновая прокладка | 1 |
| 79 | 4377422 | Резиновая прокладка | 1 |
| 80 | 4377423 | Резиновая прокладка | 1 |
| 82 | 4380027 | Моулдинг | 1 |
| 84 | J090825 | Болт с шайбой | 3 |
| 84 | J960830 | Болт | 3 |
| 85 | 4379642 | Шайба | 5 |
| 86 | J252108 | Пружинная шайба | 3 |
| 87 | J231108 | Гайка | 3 |
| 88 | 4346037 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
