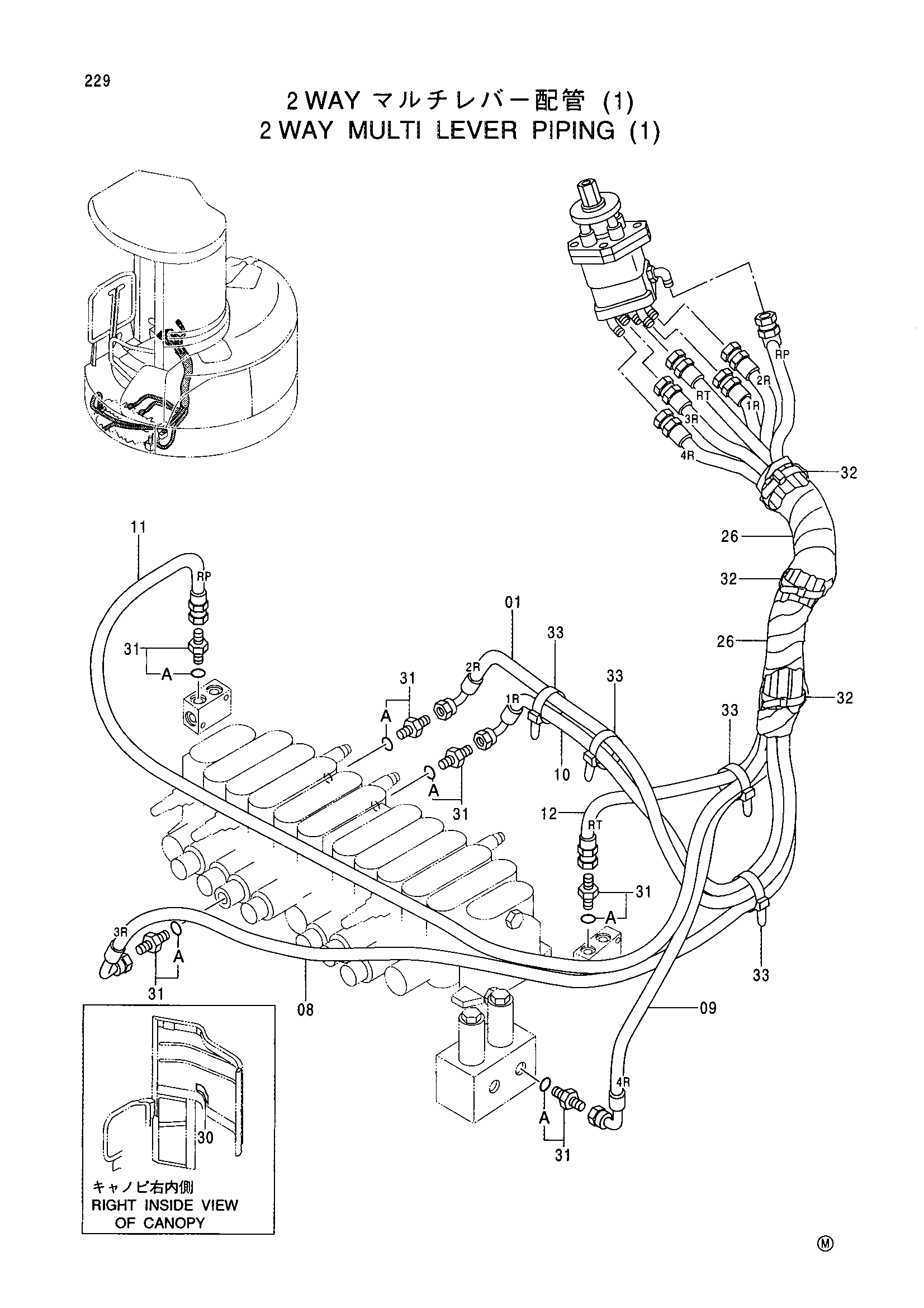

2 Ходовой многофункциональный рычаг трубопроводы (1) — HITACHI EX33MU
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (1)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4367861 | Шланг (2R) | 1 |
| 08 | 4365188 | Шланг (3R) | 1 |
| 09 | 4365189 | Шланг (4R) | 1 |
| 10 | 4365190 | Шланг (1R) | 1 |
| 11 | 4365191 | Шланг (RP) | 1 |
| 12 | 4365192 | Шланг (RT) | 1 |
| 26 | 4323247 | Защитный кожух | 2 |
| 30 | 3072983 | Информационная табличка(многофункциональный рычаг) | 1 |
| 31 | 4200465 | Адаптер | 6 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 3 |
| 33 | 4055311 | Ленточный зажим | 4 |
| 33 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
