Основные гидролинии (5) — HITACHI EX33MU

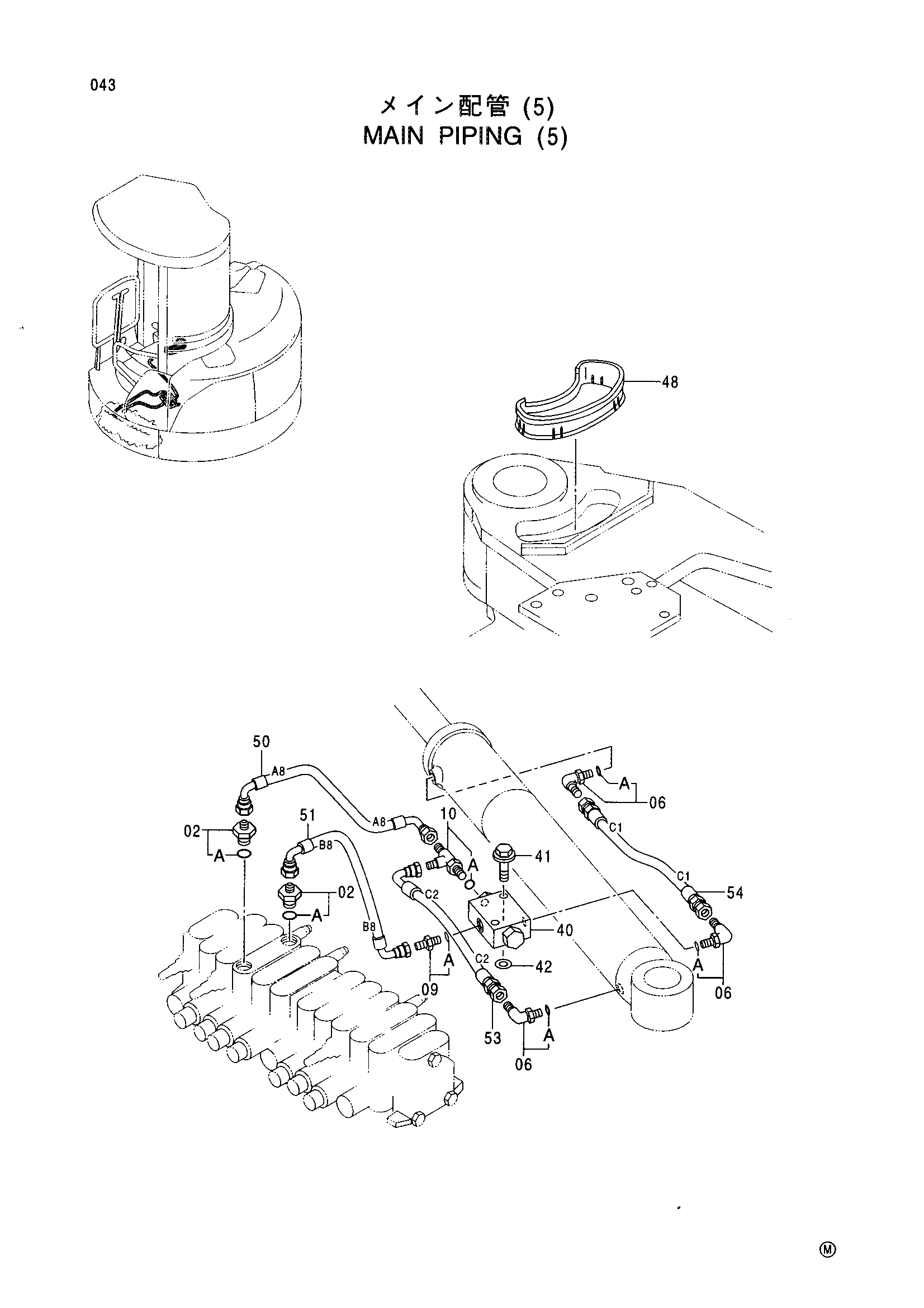

Заводская схема «Основные гидролинии (5)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4327296 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200470 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200468 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4203171 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4359241 | Обратный клапан | 1 |
| 41 | J090855 | Болт с шайбой | 2 |
| 42 | J254008 | Шайба | 2 |
| 48 | 4367704 | Крышка | 1 |
| 50 | 4375512 | Шланг (A8) | 1 |
| 51 | 4375513 | Шланг (B8) | 1 |
| 53 | 4375514 | Шланг (C2) | 1 |
| 54 | 4374921 | Шланг (C1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
