Облицовка (1-1) — HITACHI EX33MU

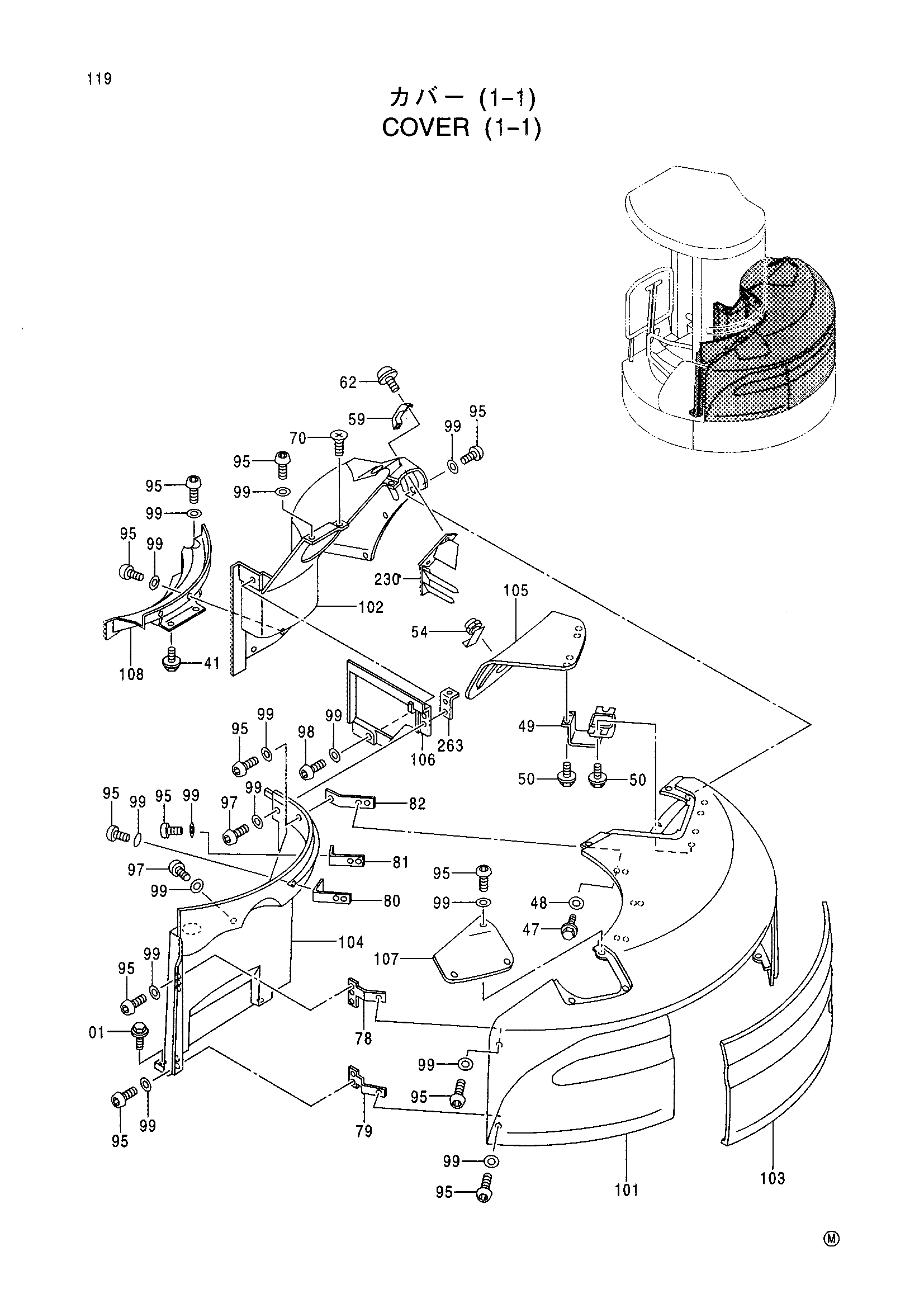

Заводская схема «Облицовка (1-1)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090825 | Болт с шайбой | 2 |
| 41 | J050835 | Болт с шайбой | 2 |
| 47 | J080620 | Болт с шайбой | 6 |
| 48 | J254006 | Шайба | 6 |
| 49 | 4359349 | Петля | 2 |
| 50 | J090612 | Болт с шайбой | 8 |
| 54 | 4366055 | Замок | 1 |
| 59 | 4359441 | Рукоятка | 1 |
| 62 | J670525 | Винт с шайбой | 2 |
| 70 | J693620 | Винт | 2 |
| 78 | 4366149 | Кронштейн | 1 |
| 79 | 4366150 | Кронштейн | 1 |
| 80 | 4366151 | Кронштейн | 1 |
| 81 | 4366152 | Кронштейн | 1 |
| 82 | 4366153 | Кронштейн | 1 |
| 95 | 4373779 | Винт | 22 |
| 97 | 4373787 | Винт | 3 |
| 98 | 4374010 | Винт | 1 |
| 99 | J254006 | Шайба | 26 |
| 101-108 | 4376817 | Крышка в сборе (такси) | 1 |
| 101-108 | 4376818 | Крышка в сборе (акуа блуе) | 1 |
| 101 | 4376505 | Крышка (такси) | 1 |
| 101 | 4376513 | Крышка (акуа блуе) | 1 |
| 102 | 4376506 | Крышка (такси) | 1 |
| 102 | 4376514 | Крышка (акуа блуе) | 1 |
| 103 | 4376507 | Крышка | 1 |
| 104 | 4376508 | Крышка | 1 |
| 105 | 4376509 | Крышка (такси) | 1 |
| 105 | 4376517 | Крышка (акуа блуе) | 1 |
| 106 | 4376511 | Крышка | 1 |
| 107 | 4376510 | Крышка (такси) | 1 |
| 107 | 4376518 | Крышка (акуа блуе) | 1 |
| 108 | 4376512 | Крышка (такси) | 1 |
| 108 | 4376520 | Крышка (акуа блуе) | 1 |
| 230 | 7032366 | Лоувер | 1 |
| 263 | 9747431 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
