Облицовка (1-3) — HITACHI EX33MU

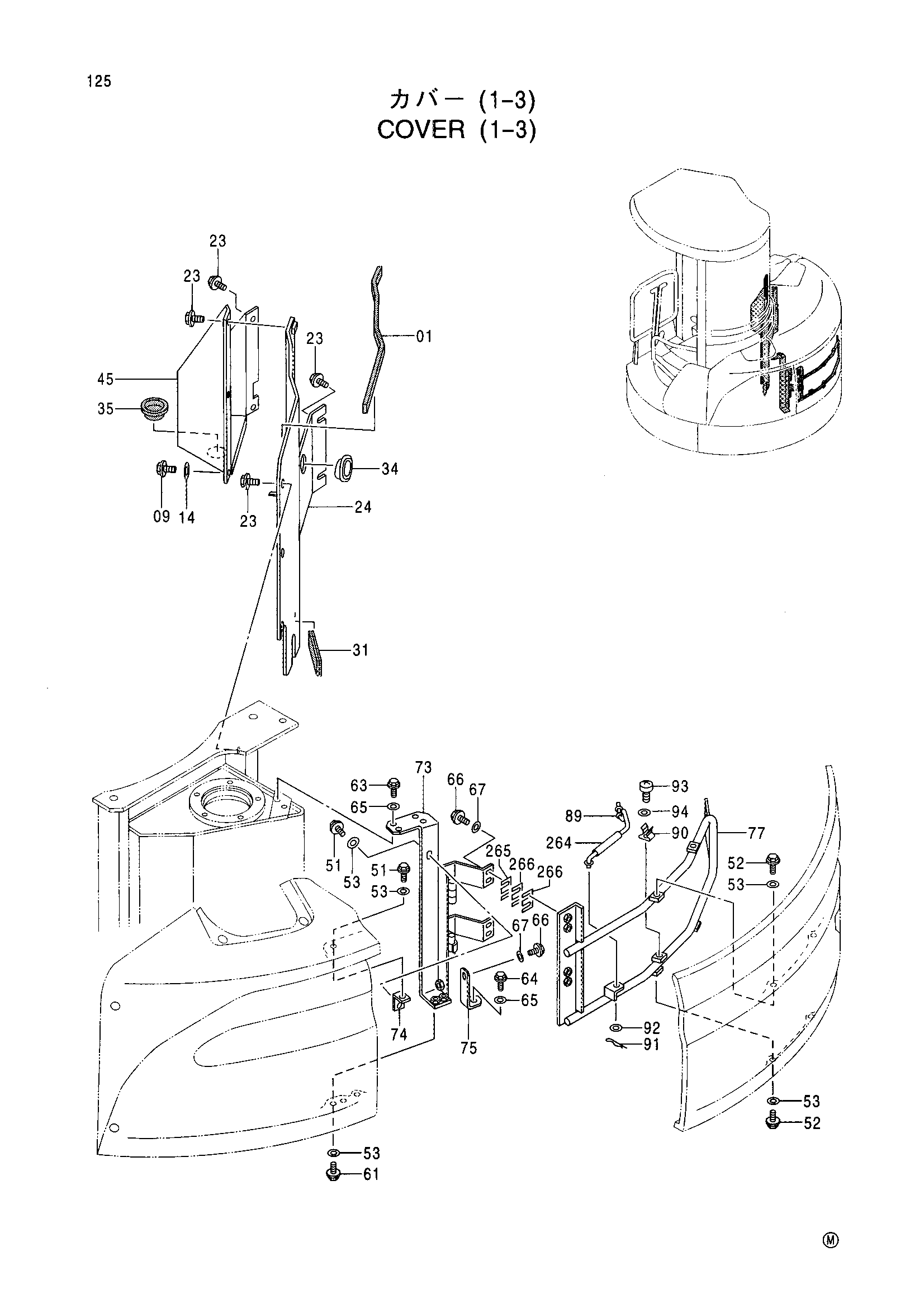

Заводская схема «Облицовка (1-3)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4373089 | Резиновое уплотнение | 1 |
| 09 | J080830 | Болт с шайбой | 1 |
| 14 | J254008 | Шайба | 1 |
| 23 | J090820 | Болт с шайбой | 9 |
| 24 | 6015402 | Пластина | 1 |
| 31 | 4359271 | Резиновая прокладка | 1 |
| 34 | 4372026 | Колпачок | 1 |
| 35 | 4349381 | Резиновая втулка | 1 |
| 45 | 7032004 | Крышка | 1 |
| 51 | J080620 | Болт с шайбой | 2 |
| 52 | J080616 | Болт с шайбой | 4 |
| 53 | J254006 | Шайба | 8 |
| 61 | J080625 | Болт с шайбой | 2 |
| 63 | J041020 | Болт с шайбой | 2 |
| 64 | J041025 | Болт с шайбой | 1 |
| 65 | J254010 | Шайба | 3 |
| 66 | J080825 | Болт с шайбой | 5 |
| 67 | J254008 | Шайба | 5 |
| 73 | 7031413 | Кронштейн | 1 |
| 74 | 4366239 | Кронштейн | 1 |
| 75 | 4366237 | Кронштейн | 1 |
| 75 | 4396100 | Кронштейн | 1 |
| 77 | 7031403 | Опора | 1 |
| 89 | 8066802 | Стойка | 1 |
| 90 | 4330276 | Держатель | 1 |
| 91 | 4022697 | Стопорный палец | 1 |
| 92 | J253108 | Плоская шайба | 1 |
| 93 | J691410 | Винт | 1 |
| 94 | J253104 | Плоская шайба | 1 |
| 264 | 4377555 | Резиновая прокладка | 1 |
| 265 | 4377498 | Регулировочная шайба | 2 |
| 266 | 4377499 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
