Гидрораспределитель (1/4) — HITACHI EX33MU

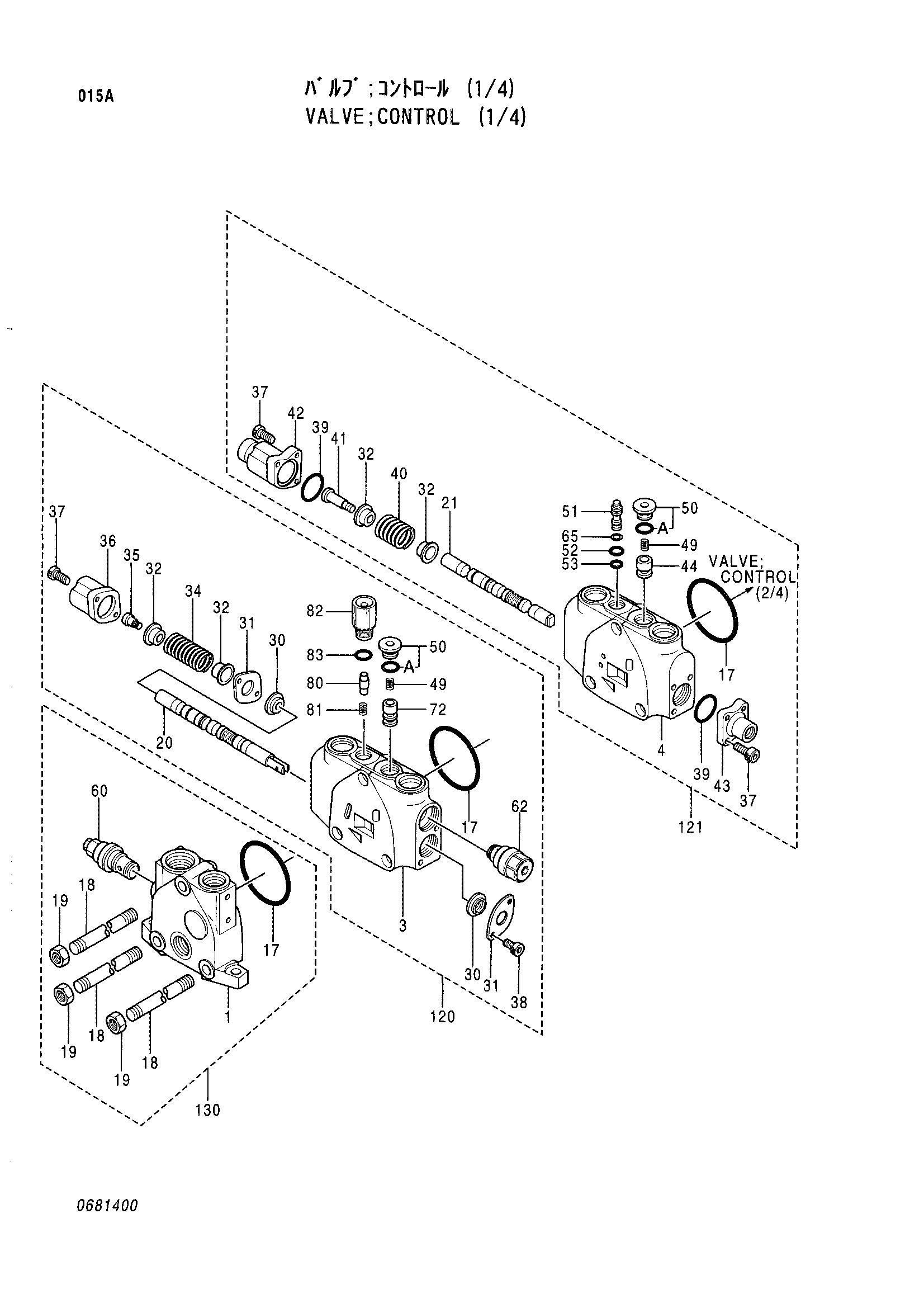

Заводская схема «Гидрораспределитель (1/4)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4354605 | Гидрораспределитель (1/4) | 1 | |
| 17 | 0433401 | Уплотнительное кольцо | 3 |
| 18 | 0476301 | Болт | 3 |
| 19 | 0433403 | Гайка | 3 |
| 30 | 0433406 | Масляное уплотнение | 2 |
| 31 | 0209415 | Пластина | 2 |
| 32 | 0433407 | Седло пружины | 4 |
| 34 | 0664402 | Пружина | 1 |
| 35 | 0433409 | Болт | 1 |
| 36 | 0637301 | Колпачок | 1 |
| 37 | 0432911 | Болт с внутренним шестигранником | 8 |
| 38 | 0209423 | Болт с внутренним шестигранником | 2 |
| 39 | 0433411 | Уплотнительное кольцо | 2 |
| 40 | 0476305 | Пружина | 1 |
| 41 | 0433413 | Болт | 1 |
| 42 | 0433414 | Колпачок | 1 |
| 43 | 0433415 | Колпачок | 1 |
| 44 | 0681401 | Обратный клапан | 1 |
| 49 | 0433417 | Пружина | 2 |
| 50 | 0664404 | Пробка | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 0681402 | Дроссель | 1 |
| 52 | 4506407 | Уплотнительное кольцо | 1 |
| 53 | 4506405 | Уплотнительное кольцо | 1 |
| 60 | 4387393 | Предохранительный клапан | 1 |
| 62 | 0476503 | Клапан | 1 |
| 65 | 0432922 | Опорное кольцо | 1 |
| 72 | 0681403 | Обратный клапан | 1 |
| 80 | 0649201 | Клапан | 1 |
| 81 | 0387705 | Пружина | 1 |
| 82 | 0649202 | Пробка | 1 |
| 83 | 4509180 | Уплотнительное кольцо | 1 |
| 120 | 4388772 | Корпус в сборе | 1 |
| 121 | 4388773 | Корпус в сборе | 1 |
| 130 | 4388782 | Коннектион в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
