Рычаг управления (ход) <кабина> — HITACHI EX33MU

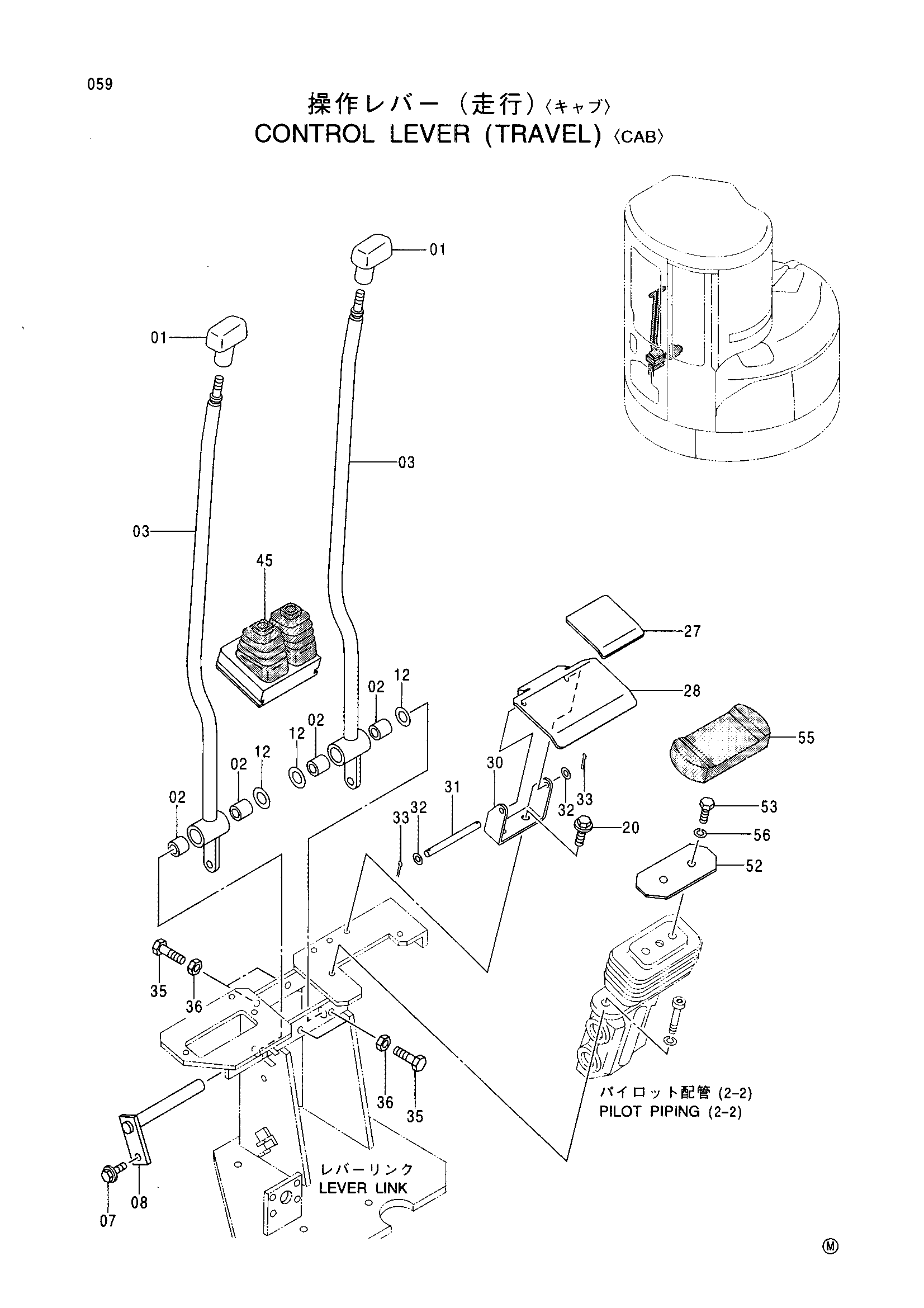

Заводская схема «Рычаг управления (ход) <кабина>» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3059945 | Рукоятка | 2 |
| 02 | 4280298 | Втулка | 4 |
| 03 | 7031989 | Рычаг | 2 |
| 07 | J090820 | Болт с шайбой | 1 |
| 08 | 9745018 | Палец | 1 |
| 12 | 4294498 | Регулировочная шайба | 3 |
| 20 | J090825 | Болт с шайбой | 2 |
| 27 | 4345731 | Лента | 1 |
| 28 | 9747100 | Крышка | 1 |
| 30 | 4365416 | Кронштейн | 1 |
| 31 | 4365417 | Палец | 1 |
| 32 | A590106 | Плоская шайба | 2 |
| 33 | A761610 | Шплинт | 2 |
| 35 | 4347622 | Болт | 4 |
| 36 | J231108 | Гайка | 4 |
| 45 | 4363753 | Защитный чехол | 1 |
| 52 | 4374030 | Педаль | 1 |
| 53 | J971020 | Болт | 2 |
| 55 | 4374008 | Резиновая прокладка | 1 |
| 56 | J252210 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
