Электрооборудование (2) — HITACHI EX33MU

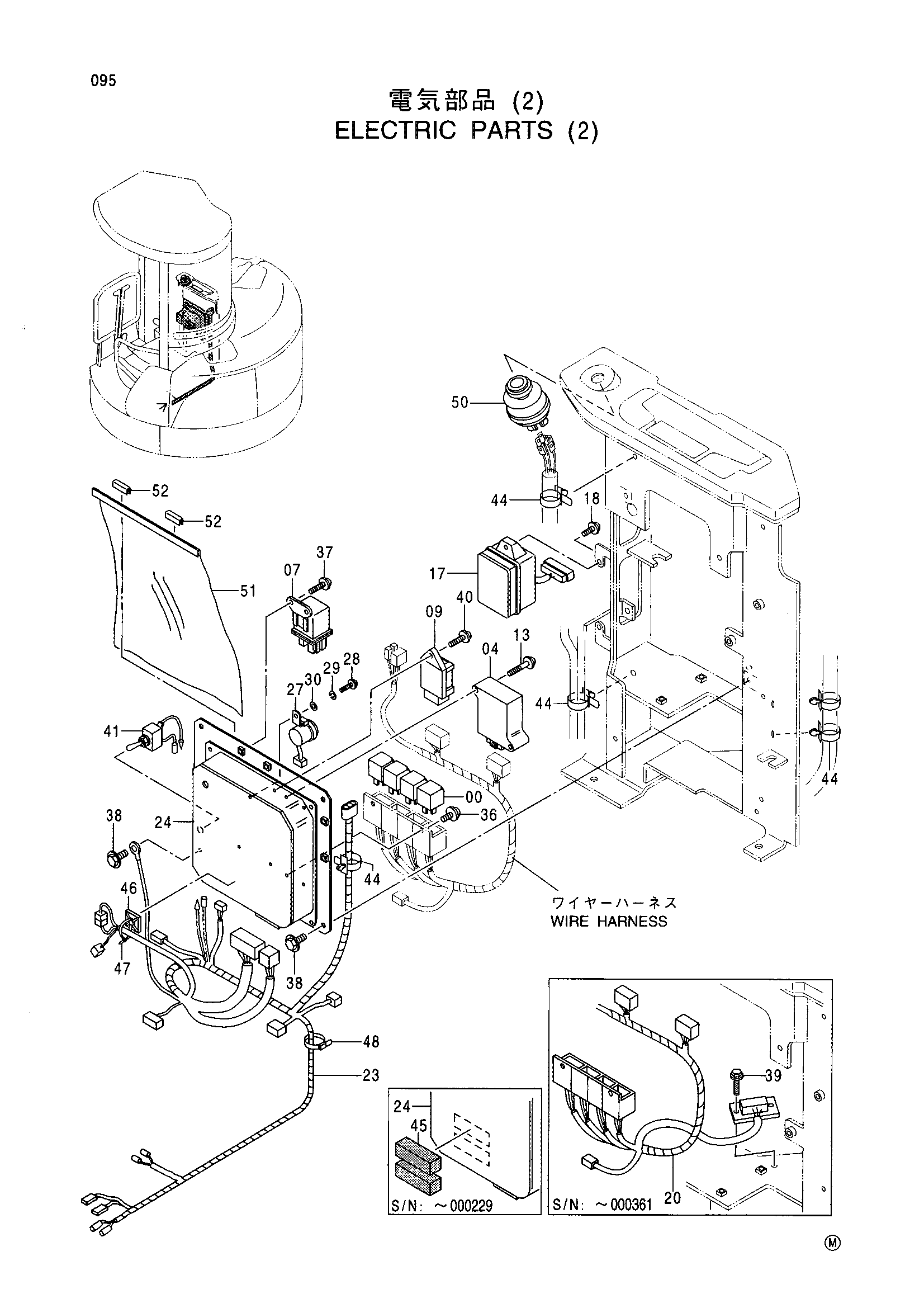

Заводская схема «Электрооборудование (2)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331906 | Реле | 4 |
| 04 | 4363077 | Контроллер | 1 |
| 07 | 4355552 | Реле | 1 |
| 09 | 4355574 | Таймер | 1 |
| 13 | J680640 | Винт с шайбой | 2 |
| 17 | 4356088 | Короб предохранитель | 1 |
| 18 | J680620 | Винт с шайбой | 2 |
| 18 | J680625 замена: J680620 | Винт с шайбой | 2 |
| 20 | 3073553 | Жгут проводов | 1 |
| 23 | 2038963 | Жгут проводов | 1 |
| 24 | 4353322 | Контроллер | 1 |
| 27 | 4330649 | Зуммер | 1 |
| 28 | J691612 | Винт | 1 |
| 29 | J252106 | Пружинная шайба | 1 |
| 30 | J253106 | Плоская шайба | 1 |
| 36 | J680512 | Винт с шайбой | 2 |
| 37 | J680612 | Винт с шайбой | 2 |
| 38 | J090816 | Болт с шайбой | 4 |
| 39 | J080616 | Болт с шайбой | 2 |
| 40 | J680620 | Винт с шайбой | 1 |
| 41 | 4330640 | Выключатель | 1 |
| 44 | 4254600 | Зажим | 5 |
| 45 | 4372691 | Резиновая прокладка | 2 |
| 46 | 4375828 | Зажим провод | 1 |
| 47 | 4326365 | Ленточный зажим | 1 |
| 48 | 4289708 | Зажим | 1 |
| 51 | 4388110 | Крышка | 1 |
| 52 | 4388127 | Амортизатор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
