Пилотные гидролинии (1-1) — HITACHI EX33MU

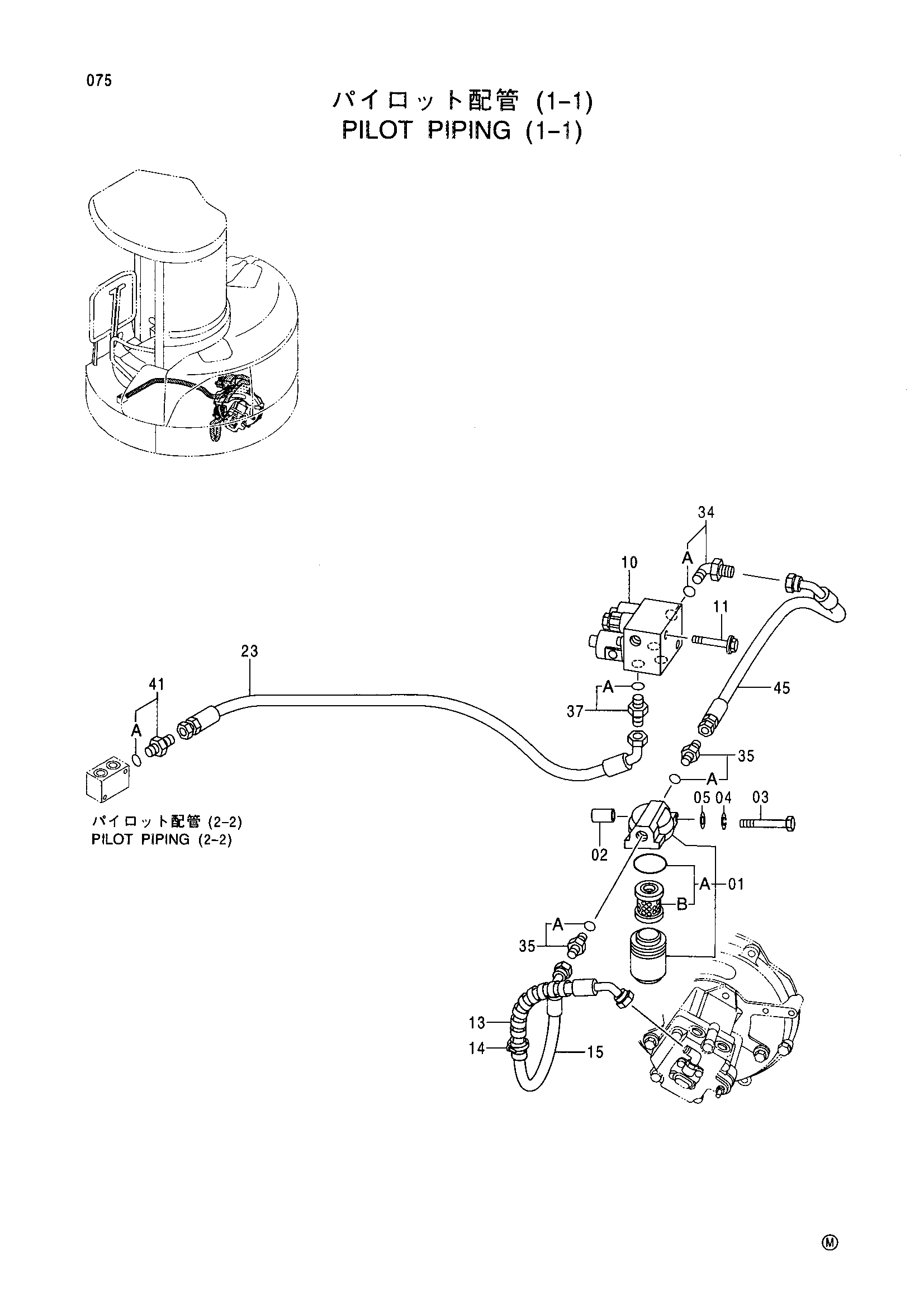

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4272379 | Масляный фильтр | 1 |
| 01A | 4294130 | Элемент фильтр(с уплотнительное кольцо) | 1 |
| 01B | 4294129 | Элемент | 1 |
| 02 | 4277425 | Проставка | 2 |
| 03 | J960670 | Болт | 2 |
| 04 | J252106 | Пружинная шайба | 2 |
| 05 | J253106 | Плоская шайба | 2 |
| 10 | 4354628 | Электромагнитный клапан | 1 |
| 11 | J041020 | Болт с шайбой | 2 |
| 13 | 4383829 | Защитный кожух | 1 |
| 14 | 4326365 | Ленточный зажим | 1 |
| 15 | 4365203 | Шланг (P3) | 1 |
| 23 | 4365540 | Пластиковый шланг (B) | 1 |
| 34 | 4154671 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4200469 | Адаптер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4200467 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4200466 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4372103 | Шланг (P) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
