Пол <кабина> — HITACHI EX33MU

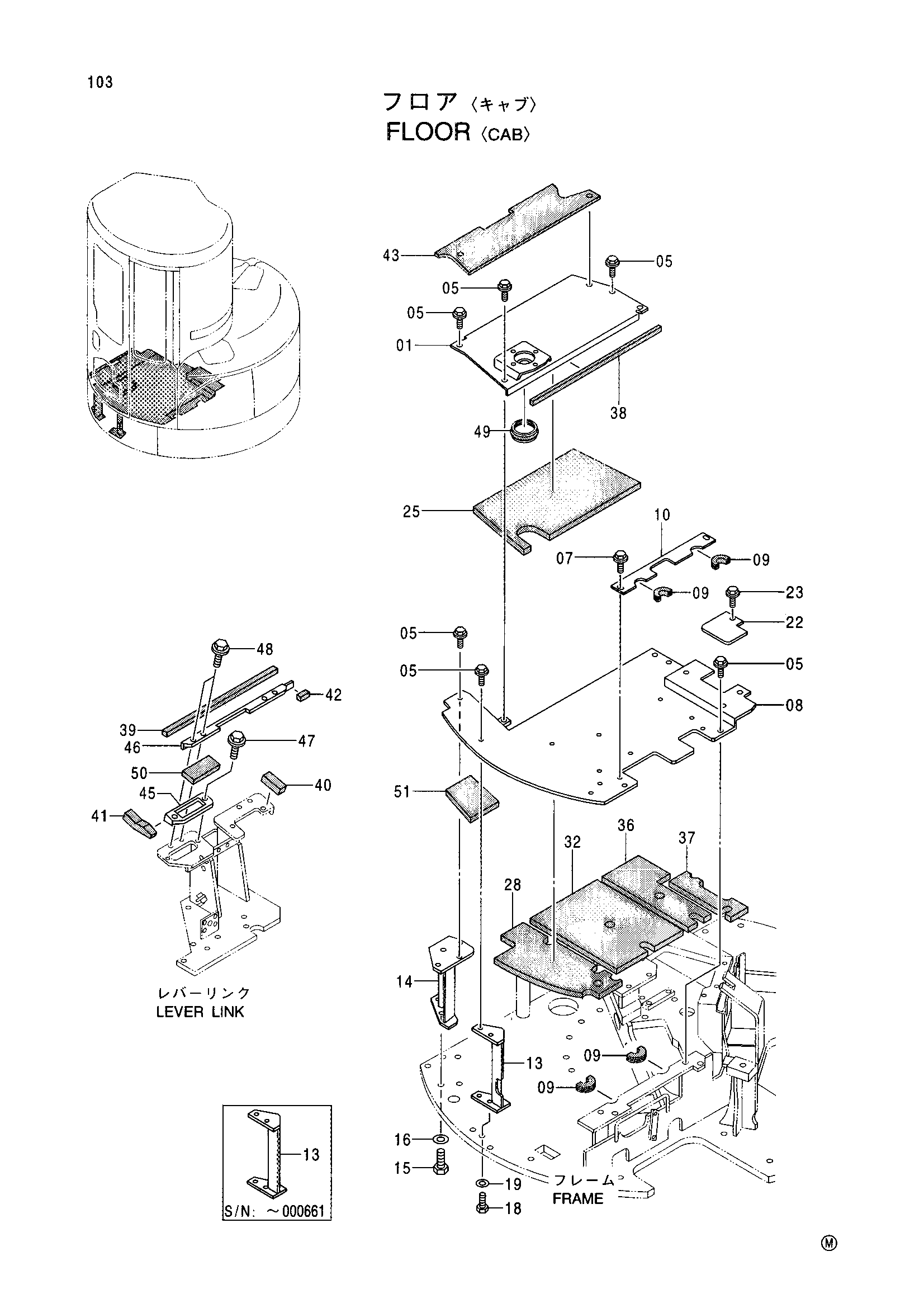

Заводская схема «Пол <кабина>» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8066831 | Пластина | 1 |
| 05 | J051025 | Болт с шайбой | 10 |
| 07 | J090820 | Болт с шайбой | 2 |
| 08 | 6016048 | Пластина | 1 |
| 09 | 4365886 | Резиновая втулка | 4 |
| 10 | 4376905 | Пластина | 1 |
| 13 | 8065104 замена: 8068679 | Кронштейн | 1 |
| 13 | 8068679 | Кронштейн | 1 |
| 14 | 8067791 | Кронштейн | 1 |
| 15 | J971250 | Болт | 2 |
| 16 | J254012 | Шайба | 2 |
| 18 | J971040 | Болт | 2 |
| 19 | J254010 | Шайба | 2 |
| 22 | 4366065 | Пластина | 1 |
| 23 | J090816 | Болт с шайбой | 1 |
| 25 | 4377053 | Резиновая прокладка | 1 |
| 28 | 4377055 | Резиновая прокладка | 1 |
| 32 | 4377056 | Резиновая прокладка | 1 |
| 36 | 4377057 | Резиновая прокладка | 1 |
| 37 | 4377058 | Резиновая прокладка | 1 |
| 38 | 4385410 | Резиновая прокладка | 1 |
| 39 | 4385448 | Резиновая прокладка | 1 |
| 40 | 4385449 | Резиновая прокладка | 1 |
| 41 | 4385457 | Резиновая прокладка | 1 |
| 42 | 4385447 | Резиновая прокладка | 1 |
| 43 | 4385480 | Резиновая прокладка | 1 |
| 45 | 4385470 | Крышка | 1 |
| 46 | 3079273 | Пластина | 1 |
| 47 | J051020 | Болт с шайбой | 2 |
| 48 | J090820 | Болт с шайбой | 2 |
| 49 | 4388543 | Резиновая втулка | 1 |
| 50 | 4388526 | Резиновая прокладка | 1 |
| 51 | 4377054 замена: 4385456 | Резиновая прокладка | 1 |
| 51 | 4385456 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
