Облицовка (1-2) — HITACHI EX33MU

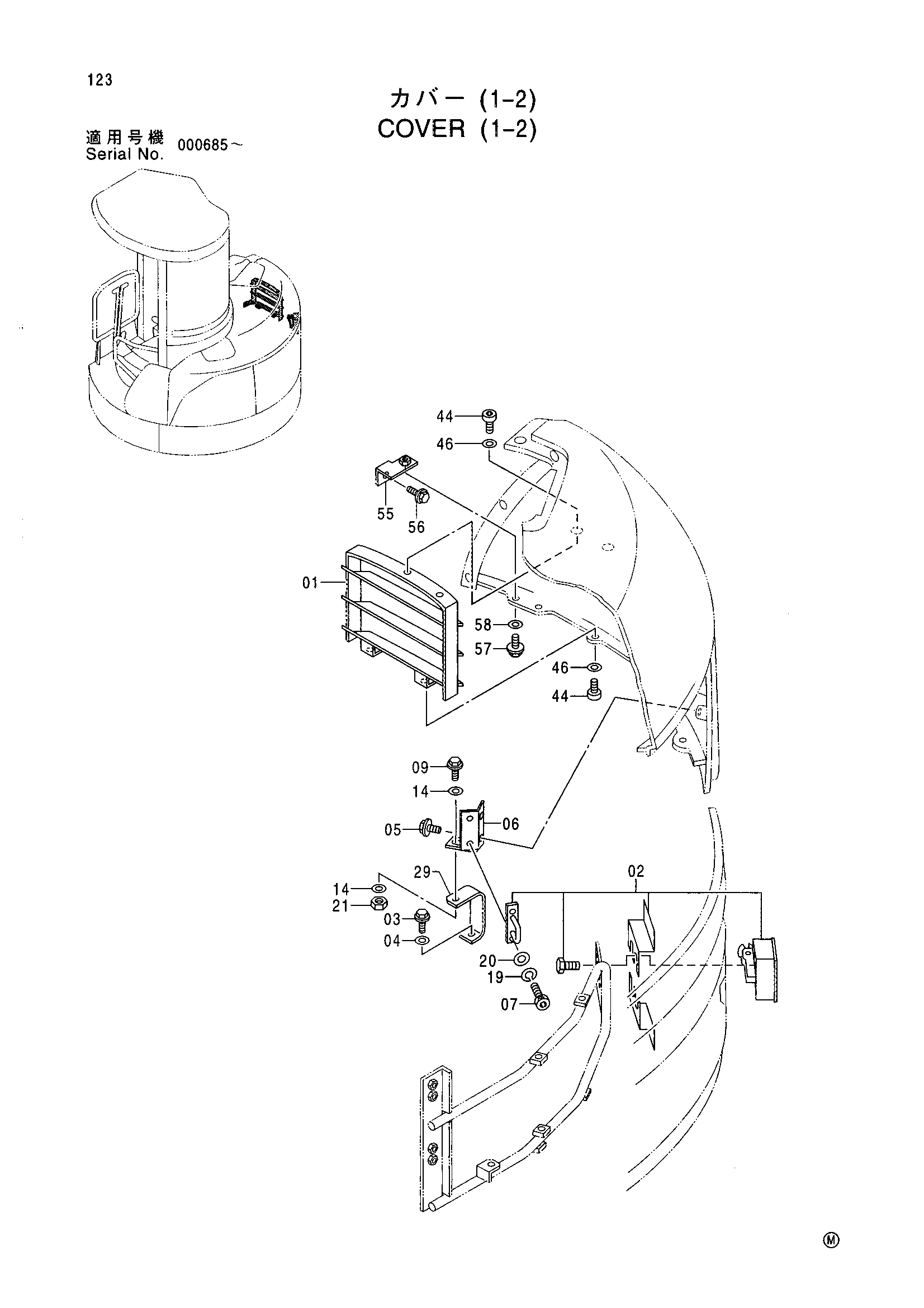

Заводская схема «Облицовка (1-2)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7032150 | Лоувер | 1 |
| 02 | 4359353 | Раткх | 1 |
| 03 | J041025 | Болт с шайбой | 1 |
| 04 | J254010 | Шайба | 1 |
| 05 | J090612 | Болт с шайбой | 2 |
| 06 | 9749318 | Кронштейн | 1 |
| 07 | J770620 | Болт с внутренним шестигранником | 2 |
| 09 | J080830 | Болт с шайбой | 2 |
| 14 | J254008 | Шайба | 3 |
| 19 | J252106 | Пружинная шайба | 2 |
| 20 | J253106 | Плоская шайба | 2 |
| 21 | J231108 | Гайка | 3 |
| 29 | 4396099 | Кронштейн | 1 |
| 44 | 4373779 | Винт | 4 |
| 46 | J254006 | Шайба | 4 |
| 55 | 9745585 | Кронштейн | 1 |
| 56 | J090825 | Болт с шайбой | 1 |
| 57 | J080820 | Болт с шайбой | 1 |
| 58 | J254008 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
