Масляный радиатор трубопроводы (1) — HITACHI EX33MU

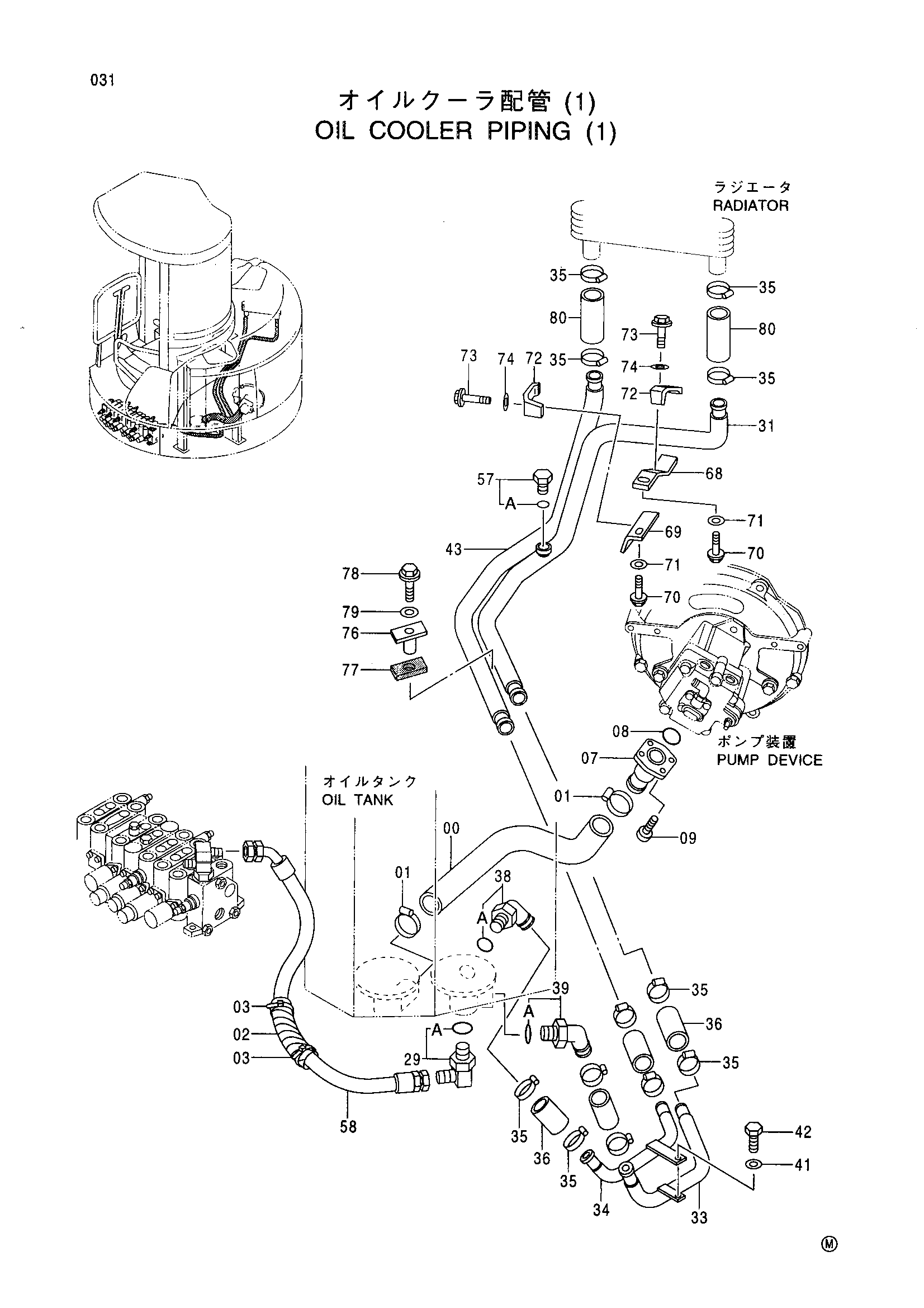

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3073466 | Резиновый шланг | 1 |
| 01 | 4505385 | Хомут шланга | 2 |
| 02 | 4376467 | Защитный кожух | 1 |
| 03 | 4055312 | Ленточный зажим | 2 |
| 07 | 7030484 | Всасывающая трубка | 1 |
| 08 | A810040 | Уплотнительное кольцо | 1 |
| 09 | J771035 | Болт с внутренним шестигранником | 4 |
| 29 | 4365893 | Угловой штуцер | 1 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 31 | 7031171 | Трубка | 1 |
| 33 | 8065222 | Трубка | 1 |
| 34 | 8065223 | Трубка | 1 |
| 35 | 4505243 | Хомут шланга | 12 |
| 36 | 4120247 замена: 4120247 | Резиновый шланг | 4 |
| 36 | 4120247 | Резиновый шланг | 4 |
| 38 | 4276855 | Угловой штуцер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4365442 | Угловой штуцер | 1 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | J254010 | Шайба | 1 |
| 42 | J041025 | Болт с шайбой | 1 |
| 43 | 3076559 | Трубка | 1 |
| 57 | 4174541 | Пробка | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4367862 | Шланг | 1 |
| 68 | 4372760 | Кронштейн | 1 |
| 69 | 4372755 | Кронштейн | 1 |
| 70 | J041025 | Болт с шайбой | 2 |
| 71 | J254010 | Шайба | 2 |
| 72 | 4053595 | Хомут трубки | 2 |
| 73 | J041050 | Болт с шайбой | 2 |
| 74 | J254010 | Шайба | 2 |
| 76 | 9747000 | Хомут | 1 |
| 77 | 4372780 | Резиновая прокладка | 1 |
| 78 | J041055 | Болт с шайбой | 1 |
| 79 | J254010 | Шайба | 1 |
| 80 | 4120247 | Резиновый шланг | 2 |
| 80 | 4120248 | Резиновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
