Основные гидролинии (2) — HITACHI EX33MU

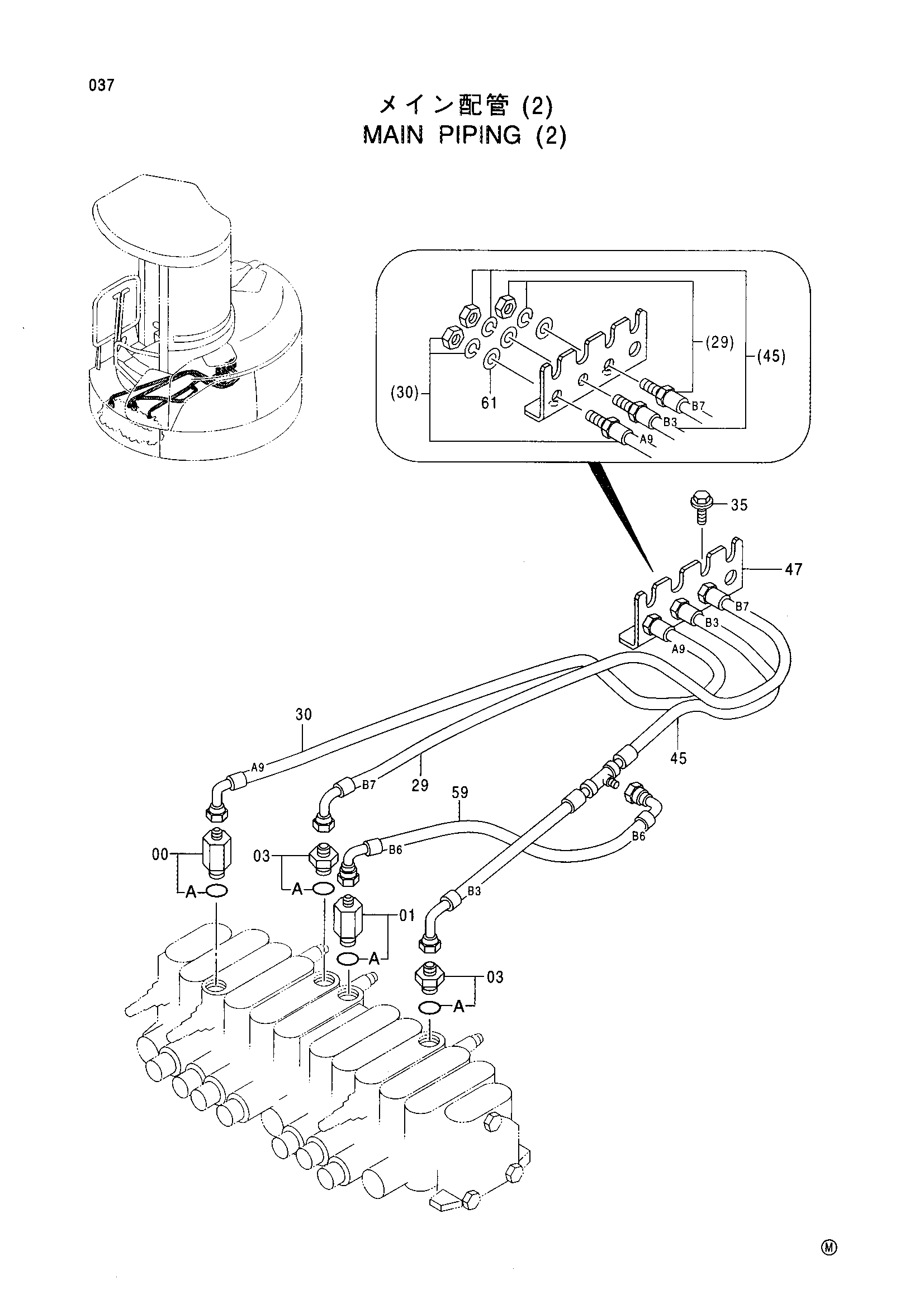

Заводская схема «Основные гидролинии (2)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276967 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4331841 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200469 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4375508 | Шланг (B7) | 1 |
| 30 | 4375509 | Шланг (A9) | 1 |
| 35 | J090816 | Болт с шайбой | 2 |
| 45 | 4363758 | Шланг (B3) | 1 |
| 47 | 4371719 | Кронштейн | 1 |
| 59 | 4374920 | Шланг (B6) | 1 |
| 61 | J253116 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
