Стрела — HITACHI EX33MU

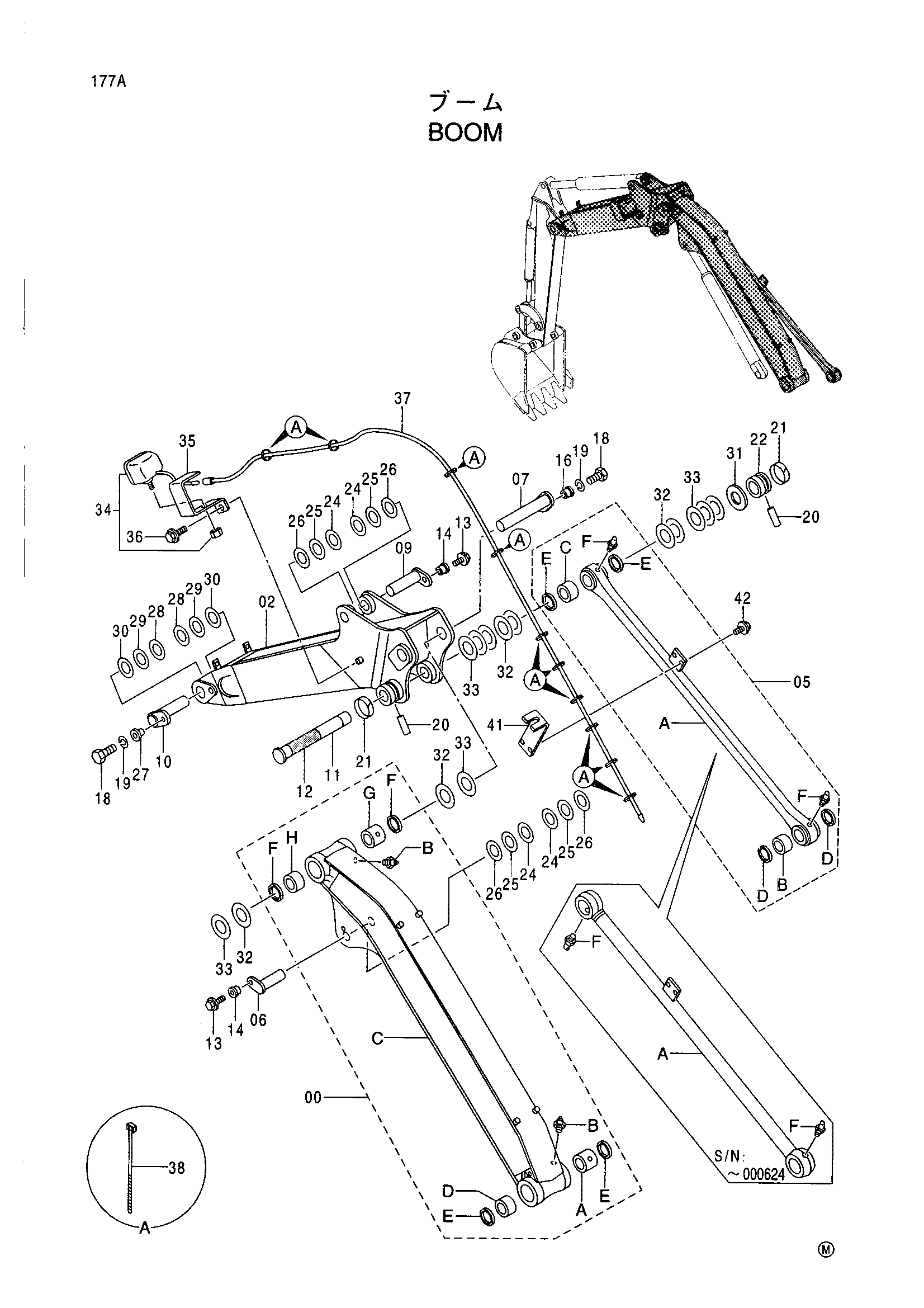

Заводская схема «Стрела» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9143647 замена: 9148956 | Стрела нижний | 1 |
| 00 | 9148956 | Стрела нижний | 1 |
| 00A | 4344899 | Втулка | 1 |
| 00B | J75481 | Пресс-маслёнка | 2 |
| 00C | 6015386 | Стрела нижний | 1 |
| 00C | 6015680 замена: 6015386 | Стрела нижний | 1 |
| 00D | 4365448 | Втулка | 1 |
| 00E | 4065687 | Пылезащитное уплотнение | 2 |
| 00F | 4094086 | Пылезащитное уплотнение | 2 |
| 00G | 4356104 | Втулка | 1 |
| 00H | 4365338 | Втулка | 1 |
| 02 | 8065327 | Стрела | 1 |
| 05 | 9148954 | Крестовина шток | 1 |
| 05 | 9153233 замена: 9148954 | Крестовина шток | 1 |
| 05A | 8066456 замена: 8068822 | Шток | 1 |
| 05A | 8068822 | Шток | 1 |
| 05B | 4365460 | Втулка | 1 |
| 05C | 4365456 | Втулка | 1 |
| 05D | 4117954 | Пылезащитное уплотнение | 2 |
| 05E | 4094086 | Пылезащитное уплотнение | 2 |
| 05F | J75581 | Пресс-маслёнка | 2 |
| 06 | 9743082 | Палец | 1 |
| 07 | 9746207 | Палец | 1 |
| 09 | 9745164 | Палец | 1 |
| 10 | 9744427 | Палец | 1 |
| 11 | 4372028 | Палец | 1 |
| 12 | 4373859 | Уплотнение | 1 |
| 13 | J041235 | Болт с шайбой | 2 |
| 14 | 4339354 | Втулка | 2 |
| 16 | 4339356 | Втулка | 1 |
| 18 | J971645 | Болт | 2 |
| 19 | J252216 | Пружинная шайба | 2 |
| 20 | 4065689 | Палец | 2 |
| 21 | 4065688 | Кольцо | 2 |
| 22 | 4197032 | Ограничитель | 1 |
| 24 | 4367635 | Регулировочная шайба 0.5 | 4 |
| 25 | 4367636 | Регулировочная шайба 0.8 | 4 |
| 26 | 4367637 | Регулировочная шайба 1.0 | 4 |
| 27 | 4349716 | Втулка | 1 |
| 28 | 4352136 | Регулировочная шайба 0.5 | 2 |
| 29 | 4354259 | Регулировочная шайба 0.8 | 2 |
| 30 | 4354260 | Регулировочная шайба 1.0 | 2 |
| 31 | 4372058 | Проставка | 1 |
| 32 | 4365639 | Регулировочная шайба 0.5 | 4 |
| 33 | 4365641 | Регулировочная шайба 1.0 | 8 |
| 34 | 4361457 | Фара | 1 |
| 35 | 3075561 | Защитный кожух | 1 |
| 36 | J051230 | Болт с шайбой | 1 |
| 37 | 4343506 | Жгут проводов | 1 |
| 38 | 4291656 | Ленточный зажим | 10 |
| 41 | 4370455 замена: 4382082 | Кронштейн | 1 |
| 41 | 4382082 | Кронштейн | 1 |
| 42 | J041025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
