Основные гидролинии (4) — HITACHI EX33MU

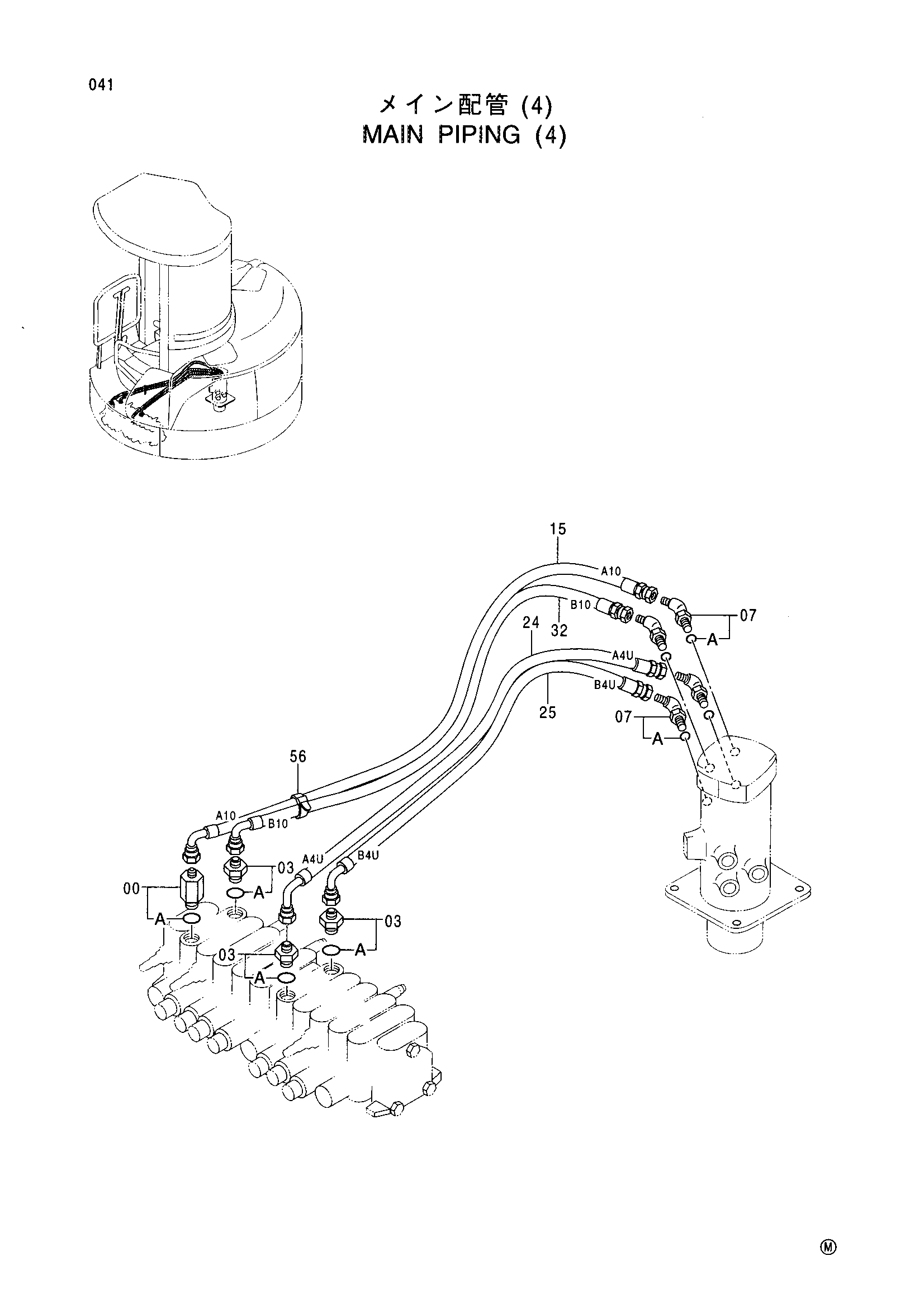

Заводская схема «Основные гидролинии (4)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276967 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200469 | Адаптер | 3 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4279249 | Угловой штуцер | 4 |
| 07A | U10778U | Уплотнительное кольцо | 1 |
| 15 | 4375502 | Шланг (A10) | 1 |
| 24 | 4375503 замена: 4387810 | Шланг (A5) | 1 |
| 24 | 4387810 | Шланг (A4U) | 1 |
| 25 | 4375504 замена: 4387811 | Шланг (B5) | 1 |
| 25 | 4387811 | Шланг (B4U) | 1 |
| 32 | 4375511 | Шланг (B10) | 1 |
| 56 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
