Крышка (2) — HITACHI EX33MU

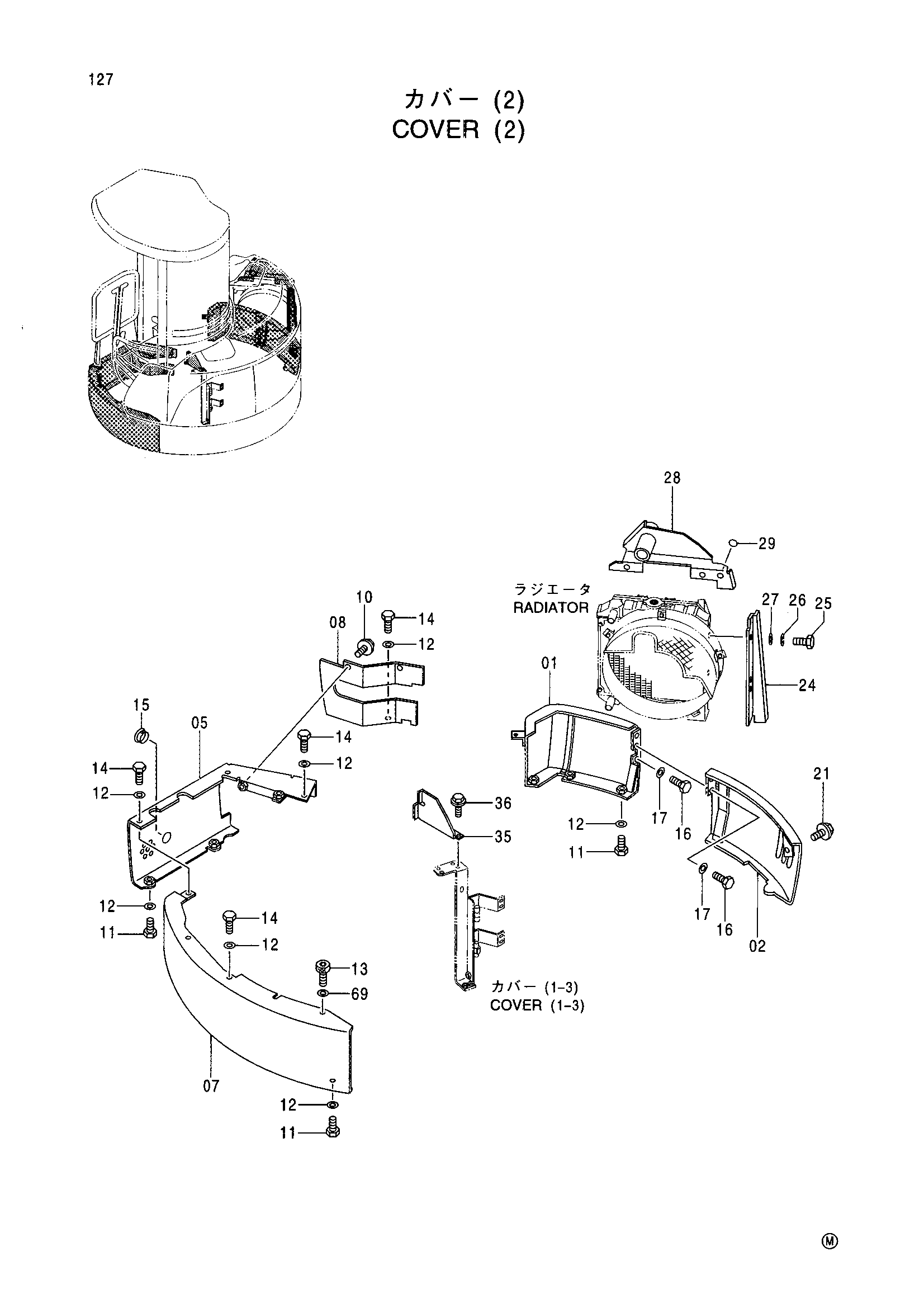

Заводская схема «Крышка (2)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7030814 | Крышка | 1 |
| 02 | 7030815 | Крышка | 1 |
| 05 | 7031903 | Крышка | 1 |
| 07 | 7030817 | Крышка | 1 |
| 08 | 3076295 | Крышка | 1 |
| 10 | J090820 | Болт с шайбой | 2 |
| 11 | J960835 | Болт | 8 |
| 12 | J254008 | Шайба | 14 |
| 13 | J051025 | Болт с шайбой | 1 |
| 13 | J771025 | Болт с внутренним шестигранником | 1 |
| 14 | J960820 | Болт | 6 |
| 15 | 4383284 | Пробка | 1 |
| 16 | J960825 | Болт | 3 |
| 17 | J254008 | Шайба | 3 |
| 21 | J051030 | Болт с шайбой | 1 |
| 24 | 3074190 | Пластина | 1 |
| 25 | J960614 | Болт | 2 |
| 26 | J252106 | Пружинная шайба | 2 |
| 27 | J253106 | Плоская шайба | 2 |
| 28 | 7031976 | Пластина | 1 |
| 29 | 4087559 | Информационная табличка | 1 |
| 35 | 4372288 | Пластина | 1 |
| 36 | J090820 | Болт с шайбой | 2 |
| 69 | J254010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
