Топливные трубопроводы — HITACHI EX33MU

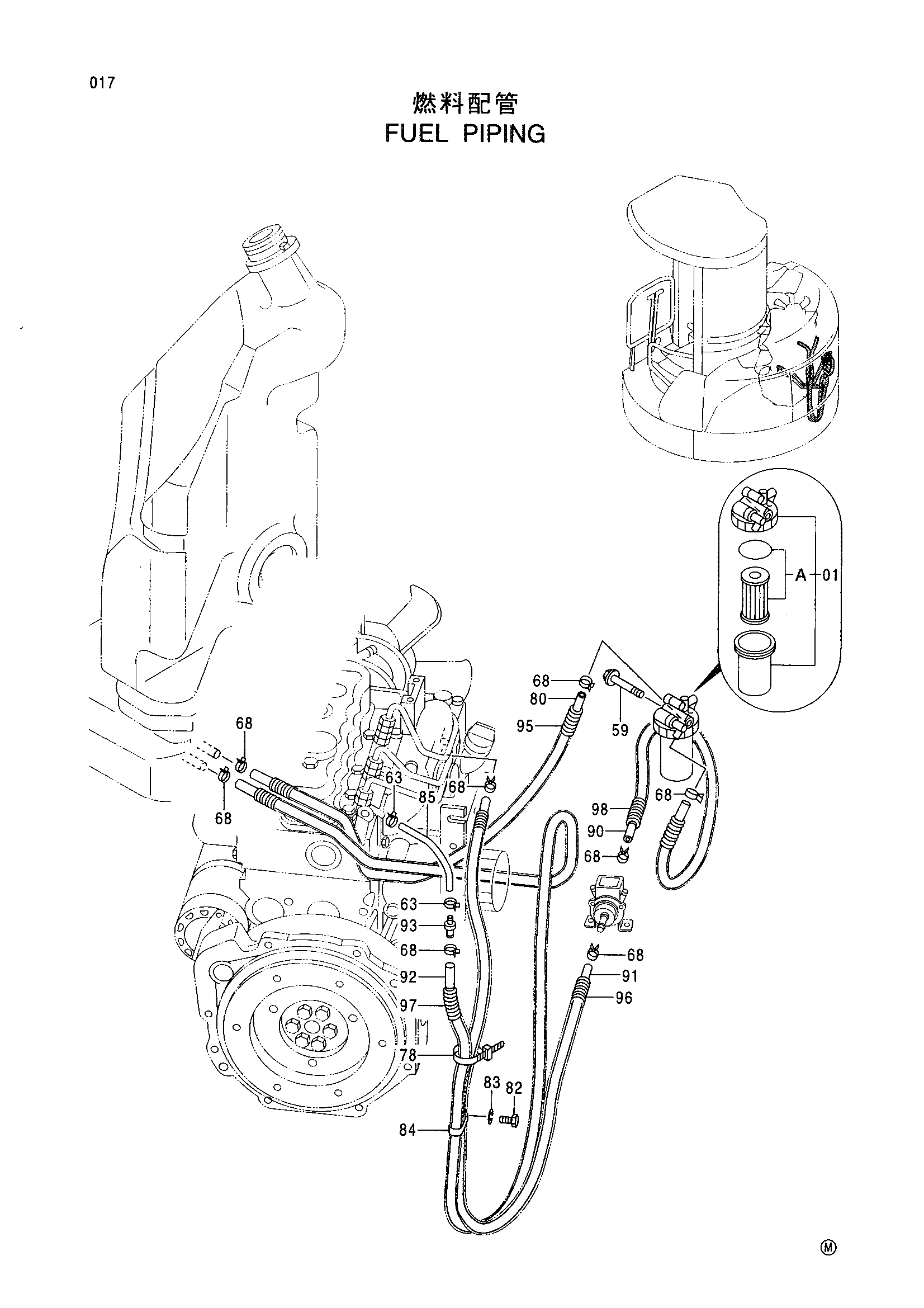

Заводская схема «Топливные трубопроводы» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4388458 | Топливный фильтр | 1 |
| 01A | 4413286 | Элемент фильтр(с уплотнительное кольцо) | 1 |
| 59 | J090865 | Болт с шайбой | 1 |
| 63 | 4280436 замена: 4393609 | Хомут шланга | 2 |
| 63 | 4393609 | Хомут шланга | 2 |
| 68 | 4339258 | Хомут шланга | 8 |
| 78 | 4055311 | Ленточный зажим | 1 |
| 80 | 4376181 | Топливный шланг | 1 |
| 82 | J971014 | Болт | 1 |
| 83 | J252210 | Пружинная шайба | 1 |
| 84 | 4190282 | Зажим | 1 |
| 85 | 4376182 замена: 4393648 | Топливный шланг | 1 |
| 85 | 4393648 | Топливный шланг | 1 |
| 90 | 4352772 | Топливный шланг | 1 |
| 91 | 4365865 | Топливный шланг | 1 |
| 92 | 4365870 | Топливный шланг | 1 |
| 93 | 4361953 | Соединение | 1 |
| 95 | 4346824 | Трубка | 1 |
| 96 | 4365869 | Трубка | 1 |
| 97 | 4288234 | Трубка | 1 |
| 98 | 4296333 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
