Сиденье стойка <навес> — HITACHI EX33MU

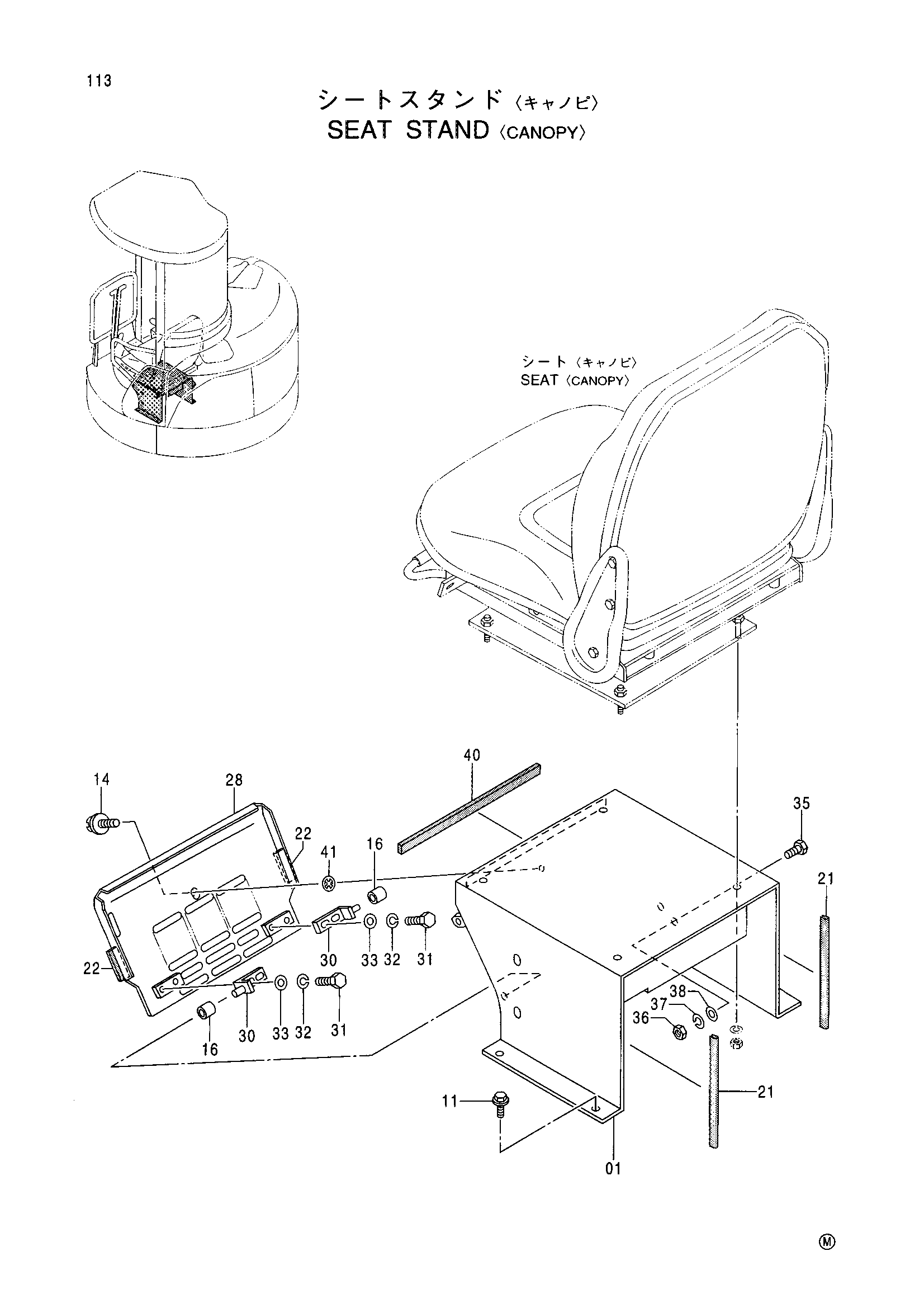

Заводская схема «Сиденье стойка <навес>» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031617 | Кронштейн | 1 |
| 11 | J090825 | Болт с шайбой | 4 |
| 14 | 4372751 | Винт | 1 |
| 16 | 4364950 | Втулка | 2 |
| 21 | 4367966 | Амортизатор | 2 |
| 22 | 4382094 | Резиновая прокладка | 2 |
| 28 | 7032028 | Крышка | 1 |
| 30 | 9747448 | Кронштейн | 2 |
| 31 | J960612 | Болт | 4 |
| 32 | J252106 | Пружинная шайба | 4 |
| 33 | J253106 | Плоская шайба | 4 |
| 35 | J960616 | Болт | 1 |
| 36 | J231106 | Гайка | 1 |
| 37 | J252106 | Пружинная шайба | 1 |
| 38 | J253106 | Плоская шайба | 1 |
| 40 | 4377301 | Резиновая прокладка | 1 |
| 41 | 4379622 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
