Гидрораспределитель (2/4) — HITACHI EX33MU

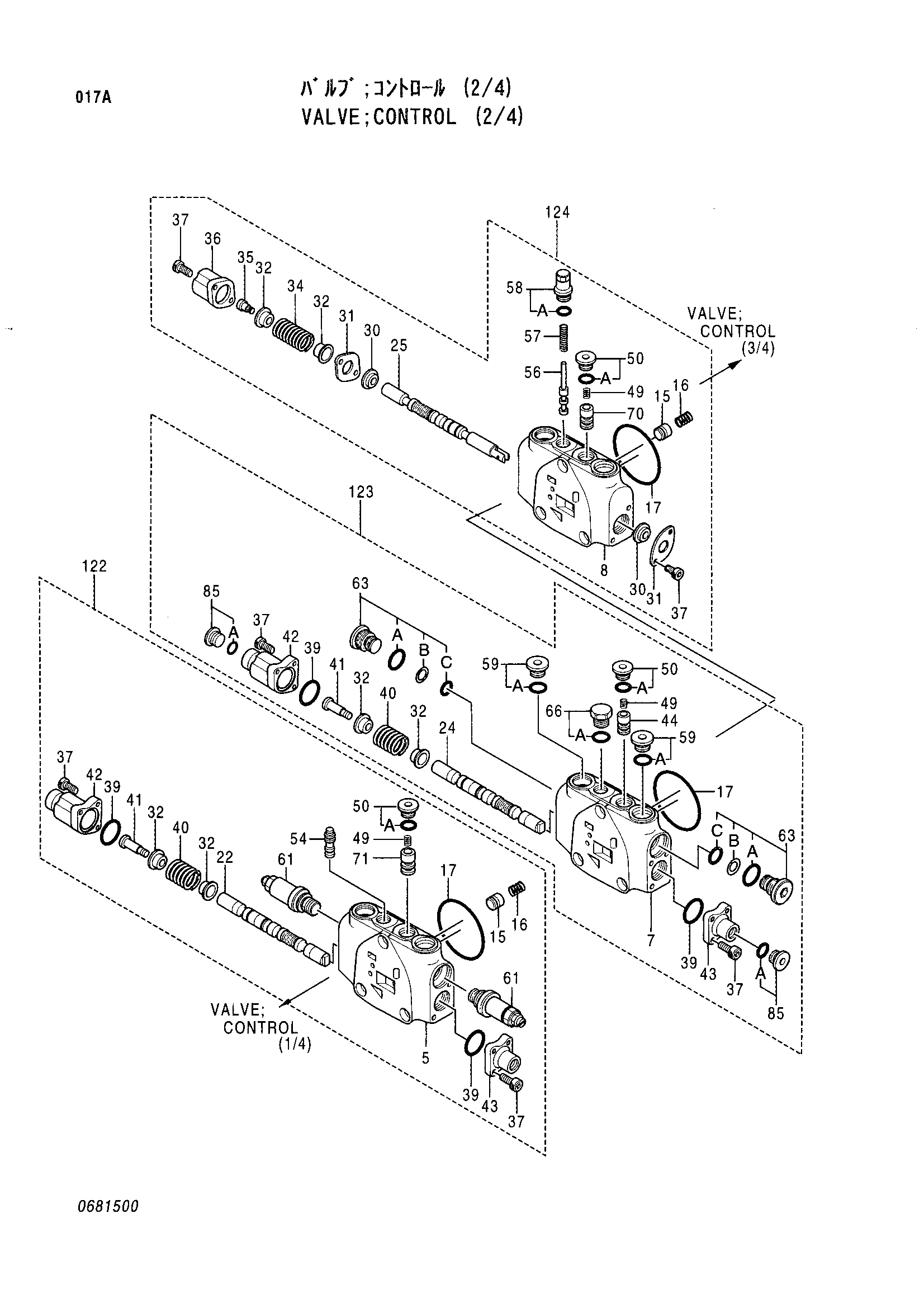

Заводская схема «Гидрораспределитель (2/4)» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4354605 | Гидрораспределитель (2/4) | 1 | |
| 15 | 0433501 | Обратный клапан | 2 |
| 16 | 0433502 | Пружина | 2 |
| 17 | 0433401 | Уплотнительное кольцо | 3 |
| 30 | 0433406 | Масляное уплотнение | 2 |
| 31 | 0209415 | Пластина | 2 |
| 32 | 0433407 | Седло пружины | 6 |
| 34 | 0664402 | Пружина | 1 |
| 35 | 0433409 | Болт | 1 |
| 36 | 0637301 | Колпачок | 1 |
| 37 | 0432911 | Болт с внутренним шестигранником | 14 |
| 38 | 0209423 | Болт с внутренним шестигранником | 2 |
| 39 | 0433411 | Уплотнительное кольцо | 4 |
| 40 | 0476305 | Пружина | 2 |
| 41 | 0433413 | Болт | 2 |
| 42 | 0433414 | Колпачок | 2 |
| 43 | 0433415 | Колпачок | 2 |
| 44 | 0681401 | Обратный клапан | 1 |
| 49 | 0433417 | Пружина | 3 |
| 50 | 0664404 | Пробка | 3 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 0433418 | Втулка | 1 |
| 56 | 0433509 | Золотник | 1 |
| 57 | 0433010 | Пружина | 1 |
| 58 | 0433011 | Пробка | 2 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 0637401 | Пробка | 2 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4387394 | Клапан | 1 |
| 63 | 0433512 | Пробка | 2 |
| 63A | 4509181 | Уплотнительное кольцо | 1 |
| 63B | 0433513 | Опорное кольцо | 1 |
| 63C | 0637402 | Уплотнительное кольцо | 1 |
| 66 | 0433420 | Пробка | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 0681501 | Обратный клапан | 1 |
| 71 | 0681502 | Обратный клапан | 1 |
| 85 | 0432918 | Пробка | 2 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
| 122 | 4388774 | Корпус в сборе | 1 |
| 123 | 4388775 | Корпус в сборе | 1 |
| 124 | 4388776 | Корпус в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
